L’emballage des abat-jour en verre technique utilise des inserts en mousse de polyéthylène réticulé découpés à la forme, adaptés à chaque profil de dôme ou d’abat-jour prismatique, offrant un rembourrage mural minimum de 50 mm sur les six faces, avec des boîtes intérieures individuelles en carton ondulé et un carton maître d’exportation certifié pour les tests de chute et de vibration ISTA 2A.
Les abat-jour en verre technique — suspensions dômes opales, abat-jour prismatiques de style Holophane, couvercles réflecteurs à cuvette profonde et protections tubulaires industrielles — sont plus lourds, ont des parois plus épaisses et une géométrie plus complexe que les globes décoratifs standards. Un abat-jour dôme opale de 14 pouces pèse 1,2 à 1,8 kg. Un grand abat-jour industriel prismatique peut atteindre 2,5 kg. La géométrie du dôme profond concentre toute l’énergie de la chute sur une petite zone de contact au sommet ou au bord du dôme — précisément là où le verre est le plus vulnérable.
Emballage des abat-jour en verre technique doit résoudre trois problèmes que les solutions génériques boîte et mousse ne parviennent pas à traiter pour les formes en verre industriel : contrainte de contact ponctuel au sommet d’un dôme profond, impact du bord de la bague de galerie lors des chutes sur les arêtes, et le poids unitaire qui impose des épaisseurs de mousse plus importantes que pour l’emballage des abat-jour décoratifs standards.
Pourquoi les abat-jour en verre technique nécessitent un emballage conçu sur mesure
Les abat-jour en verre technique diffèrent des globes décoratifs standards à plusieurs égards qui influencent directement les exigences d’emballage :
Géométrie. Un abat-jour dôme opale n’est pas une sphère — c’est une hémisphère tronquée avec une ouverture supérieure plate ou à bride (bague de galerie) et un corps de dôme incurvé en dessous. Contrairement à une sphère qui touche la mousse plate en un seul point tangent, un dôme touche la mousse selon deux géométries distinctes : le bord plat de la bride de la bague de galerie et la surface incurvée du dôme. Aucun des deux ne contacte efficacement la mousse plate sans une cavité découpée à la forme.
Épaisseur de paroi. Les parois des abat-jour en verre technique font généralement 6 à 10 mm d’épaisseur contre 4 à 6 mm pour les globes décoratifs standards. Cette plus grande épaisseur signifie plus de masse par unité de verre — un dôme opale de 14 pouces pèse environ 60 % de plus qu’un globe décoratif à paroi fine de même diamètre.
Type de verre. Le verre borosilicate (utilisé dans les abat-jour techniques de qualité) offre une excellente résistance au choc thermique mais n’est pas intrinsèquement plus résistant aux chocs que le verre sodocalcique — la contrainte de surface compressive du verre trempé qui améliore la résistance aux chocs est absente dans le borosilicate recuit. Un dôme en borosilicate qui résiste à des décennies de cycles thermiques sur site peut se briser lors d’une chute sur un coin non protégé pendant le transport.
Bord de la bague de galerie. Le bord de la bague de galerie (la bride plate extérieure au sommet du dôme) est une surface de verre mince et plate exposée à un impact direct lors de toute chute qui inverse l’abat-jour. Le bord de la bague de galerie est le premier point de rupture lors d’expéditions d’abat-jour en verre technique mal emballés.
Matériaux d’emballage pour l’expédition des abat-jour en verre technique
Mousse de polyéthylène réticulé (XLPE) pour le verre lourd
La mousse EPE standard (polyéthylène expansé) de densité 18–22 kg/m³ convient pour les globes décoratifs de moins de 500 g. Pour les abat-jour en verre technique de 1,2 à 2,5 kg, la mousse de polyéthylène réticulé (XLPE) de densité 30–40 kg/m³ offre une absorption d’énergie supérieure par unité de volume, permettant des parois plus fines pour une protection équivalente — ce qui est important pour garder des dimensions d’emballage raisonnables lorsque l’abat-jour est déjà volumineux.
Pour un abat-jour dôme opale de 14 pouces (1,5 kg), la densité de mousse XLPE doit être choisie pour garantir une décélération maximale inférieure à 25G lors d’une chute de 60 cm — seuil en dessous duquel la probabilité de casse du verre borosilicate ou trempé tombe sous 2 %. À 30 kg/m³ de densité et 50 mm d’épaisseur de paroi, la mousse XLPE dans une application dôme de 14 pouces atteint cet objectif lors d’une chute sur le fond plat. Le défi de conception critique reste la protection du bord de la bague de galerie.
Protection du bord de la bague de galerie
La collerette de la galerie — le périmètre plat et à rebord en haut de l’abat-jour en dôme — nécessite un rembourrage dédié. Un coussin en mousse générique placé au-dessus de la surface plate de la collerette offre une protection adéquate contre les chutes à plat, mais échoue lors des chutes sur les bords et les coins qui dirigent l’énergie dans l’épaisseur du rebord plutôt que sur sa face.
La protection correcte de la collerette de la galerie est un anneau en mousse à canal — un anneau en mousse XLPE avec une section transversale en forme de canal qui enveloppe la collerette de la galerie des deux côtés (intérieur et extérieur). L’anneau en mousse à canal :
1. Empêche le rebord d’entrer en contact avec la paroi intérieure de la boîte dans n’importe quelle orientation de chute sur le bord
2. Répartit la charge d’impact sur toute la circonférence du rebord au lieu de la concentrer sur un seul segment
3. Maintient l’abat-jour dans la bonne orientation à l’intérieur de la boîte lors des tests de vibration
Densité de l’anneau en mousse à canal : 30–35 kg/m³ XLPE. Profondeur du canal de l’anneau : égale à l’épaisseur du rebord de la galerie plus 3 mm de jeu. Diamètre extérieur de l’anneau : égal à la largeur intérieure de la boîte.
Cavités en mousse découpée à l’emporte-pièce
Pour les abat-jour en verre technique dont le volume de production justifie l’outillage (généralement 200 unités ou plus par série), les cavités en mousse découpée à l’emporte-pièce offrent la meilleure protection par unité de volume de toutes les méthodes d’emballage.
Une cavité découpée à l’emporte-pièce pour un abat-jour en dôme opale est un système en deux parties :
– Bloc de cavité inférieur : Bloc de mousse XLPE avec une cavité hémisphérique adaptée au profil extérieur du dôme — assurant un contact sur toute la surface avec le corps en verre courbé plutôt qu’un contact ponctuel
– Anneau en mousse à canal : Anneau XLPE pour la protection du rebord de la galerie
– Coussin de fermeture supérieur : Coussin en mousse plat ou profilé recouvrant la collerette de la galerie par le dessus
Ce système contraint totalement l’abat-jour en verre dans les six degrés de liberté, empêchant à la fois la translation et la rotation qui feraient basculer l’abat-jour et heurter la paroi intérieure de la boîte lors des séquences de vibration.
Selon les normes de l’industrie de l’emballage en mousse référencées par ISTA (International Safe Transit Association), l’emballage à cavité découpée pour les produits fragiles réduit les taux de casse de 60 à 80 % par rapport aux solutions de calage en vrac ou de mousse plate pour les formes à surfaces courbes et à bords vulnérables.
Spécification de la boîte intérieure pour abat-jour dôme en verre technique
Dimensions de la boîte intérieure (pour un abat-jour dôme de 14 pouces, 340 mm de diamètre extérieur, 210 mm de hauteur) :
– Largeur intérieure de la boîte : 440 mm (diamètre du dôme + 50 mm de chaque côté)
– Profondeur intérieure de la boîte : 440 mm (diamètre du dôme + 50 mm de chaque côté, le dôme est circulaire)
– Hauteur intérieure de la boîte : 360 mm (hauteur de l’abat-jour + 50 mm en dessous + hauteur de l’anneau de canalisation au-dessus)
Spécification du carton ondulé : Double cannelure BC pour les abat-jour dôme de plus de 1 kg de poids brut par unité. La boîte intérieure supporte le poids de l’abat-jour en verre plus l’insert en mousse XLPE — pour un abat-jour de 14 pouces, cela représente environ 2,5 à 3 kg par boîte intérieure. La double cannelure BC à 32 ECT offre une résistance adéquate à la compression et à la perforation pour ce poids.
Selon Essais de performance ASTM D4169 pour les conteneurs d’expédition, la boîte intérieure doit maintenir son intégrité structurelle pendant le cycle de conditionnement atmosphérique (72 heures à 38°C/90 % HR pour l’exportation sous climat tropical, ou 72 heures à -18°C pour la distribution en climat froid) avant le test de chute. La double cannelure ondulée maintient la structure dans ces conditions ; la simple cannelure peut ne pas convenir pour les abat-jour de plus de 1,5 kg.
Fermeture de la boîte intérieure : Rabats à recouvrement total, doublement scotchés sur les quatre jonctions de rabats. Pour les expéditions à l’export, un film de polyéthylène thermosoudé autour de chaque boîte intérieure (avant la mise en carton principal) assure une résistance à l’humidité lors de l’exposition à l’humidité du transport maritime.

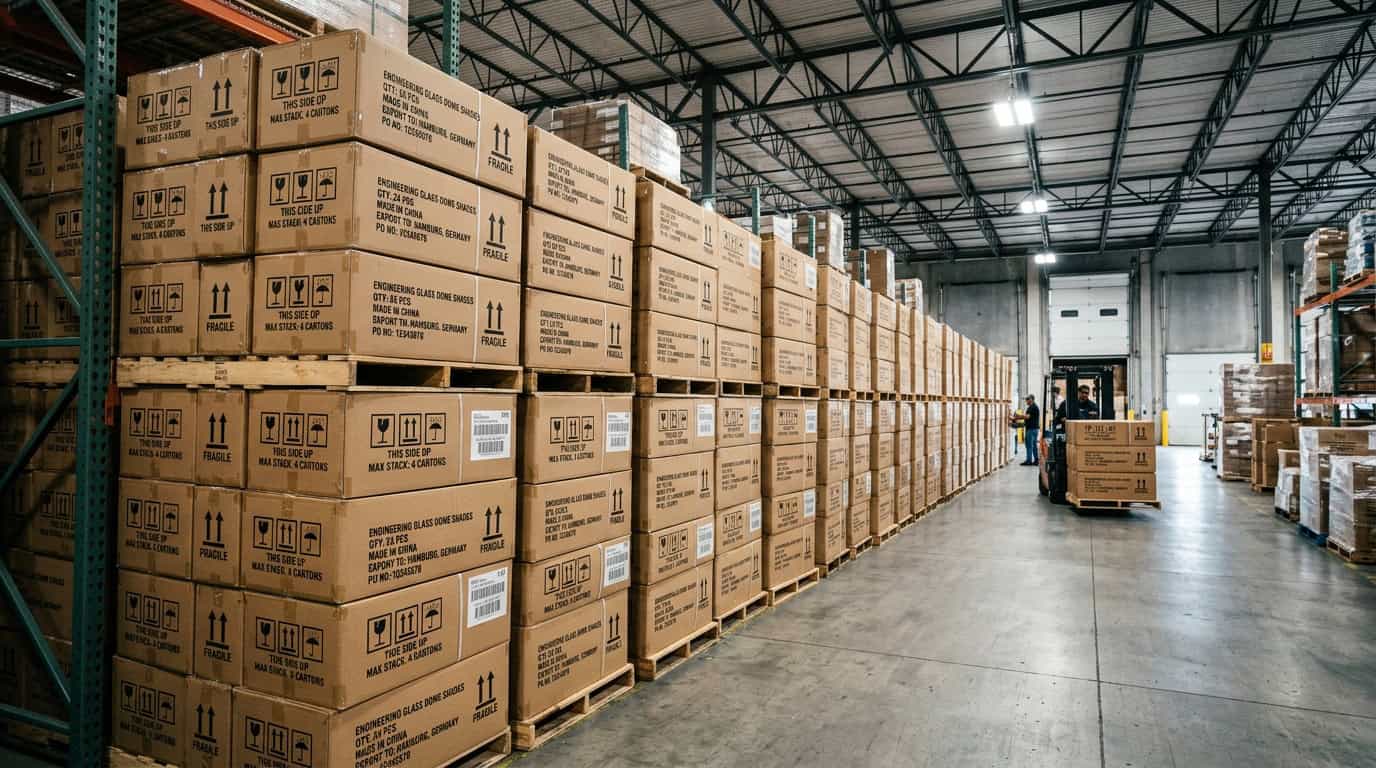

Spécification du carton principal pour l’exportation d’abat-jour en verre technique
Plusieurs boîtes intérieures sont conditionnées dans un carton principal d’exportation pour le transport en conteneur. Les abat-jour en verre technique sont plus lourds par unité que les globes décoratifs, ce qui réduit le nombre d’unités par carton principal avant de dépasser les limites de poids pour la manutention manuelle (20 kg maximum recommandé pour la manutention manuelle en entrepôt).
Pour les abat-jour dôme opale de 14 pouces à 3 kg par boîte intérieure (verre + mousse + boîte intérieure) :
– 4 unités par carton principal : 12 kg de verre + 2 kg d’emballage = 14 kg brut — dans la limite manuelle
– 6 unités par carton principal : 18 kg de verre + 3 kg d’emballage = 21 kg brut — dépasse la limite manuelle
La configuration à 4 unités est la norme pour les grands abat-jour dôme en verre technique.
Spécification du carton principal ondulé :
– Double cannelure BC, 44 ECT pour les cartons de 10 à 20 kg de poids brut
– Dimensions intérieures du carton principal : disposition 2 × 2 boîtes intérieures, avec intercalaire en carton ondulé de 5 mm entre les boîtes intérieures
– Renfort inférieur : coussin supplémentaire en carton ondulé collé au fond du carton principal (double épaisseur) pour résister aux manipulations répétées au sol
Performance d’empilage : Un carton principal contenant 4 grands abat-jours en forme de dôme doit supporter 3 à 4 cartons empilés au-dessus dans une colonne d’entrepôt. Le carton ondulé double paroi 44 ECT offre une résistance à la compression de boîte (BCT) d’environ 1 400 N — suffisante pour un empilage à 4 niveaux de cartons de 14 kg avec une marge de sécurité standard.
Selon Méthodes d’essai TAPPI pour l’emballage en carton ondulé, le BCT est mesuré selon TAPPI T804 — demandez les certificats de test BCT à votre fournisseur de carton ondulé pour les cartons d’exportation de plus de 10 kg de poids brut.
Protocole d’essai ISTA 2A pour l’emballage des abat-jours en verre technique
L’Association Internationale pour le Transport Sécurisé Projet ISTA 2A est la référence standard pour vérifier que l’emballage des abat-jours en verre technique est adapté à la distribution par transporteur commun ou expédition en conteneur.
La séquence du protocole 2A :
1. Conditionnement atmosphérique (cycles de température et d’humidité)
2. Vibration aléatoire (simule le transport par camion et train)
3. Vibration en maintien de résonance
4. Séquence de chutes à 18 positions à une hauteur de 60 cm
5. Test de compression (simule l’empilage en entrepôt)
Pour les abat-jours en forme de dôme en verre technique, les chutes critiques ISTA 2A sont :
Chute sur fond plat (position 1) : Teste la capacité du bloc de cavité inférieure à absorber l’impact via la couronne du dôme. À 60 cm, cela génère environ 45–50G au point de contact de la couronne pour un abat-jour de 1,5 kg. La mousse XLPE à une densité de 30 kg/m³ et une épaisseur de 50 mm réduit cela à environ 20–25G — en dessous du seuil de fracture du verre borosilicate.
Chute sur le dessus plat (position 2) : Teste la capacité de l’anneau en mousse de canal à protéger le bord de la galerie. Le bord reçoit un impact concentré lors de la chute sur le dessus — le mode de défaillance le plus courant pour les abat-jours en dôme sans protection par anneau de canal.
Chute sur le côté du bord de la galerie (position 5) : L’événement le plus énergétique pour la protection du bord. Teste si l’anneau de canal maintient une distance suffisante entre le bord et la paroi intérieure de la boîte à une hauteur de chute de 60 cm.
Chute sur coin (positions 13–18) : Teste la capacité globale de la cavité en mousse à empêcher tout contact direct entre le verre et la paroi intérieure de la boîte dans des orientations extrêmes. L’insert de cavité en mousse XLPE doit maintenir une épaisseur minimale de paroi en mousse de 25 mm aux coins après tassement lors du conditionnement par vibration.
Taux de casse cible selon la spécification ISTA 2A : ≤1,5 % pour les abat-jour en borosilicate. Les globes décoratifs standards dans un emballage en mousse plate atteignent généralement un taux de casse de 6 à 12 % lors de la séquence de chute sur coin ISTA 2A sans mousse de cavité.
Échantillon vs. emballage de série pour les expéditions d’abat-jour en verre technique
L’étude de cas MadPoly (un fabricant d’emballages en mousse cité pour l’emballage d’échantillons d’éclairage design) identifie correctement le cas d’utilisation de l’expédition d’échantillons — sept luminaires différents expédiés à la force de vente dans un seul contenant nécessitant un effet “ WAOUH ” à l’ouverture. Il s’agit d’un contexte valable mais différent de l’emballage d’exportation en série.
Expéditions d’échantillons (7 à 50 unités, tailles mixtes) :
– Cavité en mousse découpée à l’emporte-pièce pour chaque profil d’abat-jour individuel
– Couche supérieure en mousse XLPE noire ou mousse convolutée pour une présentation haut de gamme
– Mallette rigide ou boîte ondulée avec poignée pour l’ensemble complet d’échantillons
– Coût par unité : 18 à 25 € selon la complexité de la mousse et le type de mallette
Série d’exportation (50 à 2 000+ unités, spécification d’un seul abat-jour) :
– Insert en mousse découpée standardisé (même cavité pour toutes les unités de la série)
– Boîtes intérieures individuelles en carton ondulé, cartons d’exportation principaux, configuration sur palette
– Configuration d’emballage testée ISTA 2A documentée pour la combinaison spécifique abat-jour + mousse
– Coût par unité : 1,50 à 4,00 € tout compris pour l’emballage
La documentation d’emballage de la série — incluant le rapport de test ISTA 2A, les plans de boîte et les spécifications de densité de la mousse — constitue le livrable exigé par les importateurs et les assureurs de fret pour les programmes d’exportation d’abat-jour en verre.
Questions fréquemment posées
Quel est le meilleur emballage pour les abat-jour en verre technique ?
Inserts de cavité en mousse XLPE découpée (30–40 kg/m³) adaptés au profil du dôme, avec un anneau de mousse canalisée protégeant le rebord de la galerie, un dégagement de 50 mm de mousse sur les six faces, une boîte intérieure double paroi en carton ondulé BC-flute, et un carton d’exportation principal double paroi 44 ECT. Cette configuration atteint des taux de casse inférieurs à 2 % lors des tests ISTA 2A pour les abat-jour opale de 1 à 2,5 kg.
Quelle densité de mousse utiliser pour l’emballage des abat-jour en verre technique ?
Mousse de polyéthylène réticulé (XLPE) de densité 30–40 kg/m³ pour les abat-jour en verre technique de plus de 1 kg. La mousse EPE standard de 18–22 kg/m³ convient pour les globes décoratifs de moins de 500 g mais s’affaisse trop rapidement pour les abat-jour lourds en borosilicate ou opale, transmettant la force d’impact maximale directement au verre lors de la séquence de chute sur coin ISTA 2A.
Combien d’abat-jour en verre technique peuvent tenir dans un carton d’exportation principal ?
Pour les abat-jours à grand dôme (diamètre de 30–40 cm, poids du verre de 1,2–1,8 kg), la configuration standard est de 4 unités par carton principal — maintenant le poids brut en dessous de 15 kg pour la manutention manuelle. Pour les abat-jours suspendus plus petits (20–25 cm, 400–700 g), 6–8 unités par carton sont réalisables dans la limite de poids. Configurez pour le nombre d’unités le plus léger qui maintient le poids brut en dessous de 20 kg.
L’emballage des abat-jours en verre technique nécessite-t-il des tests ISTA ?
Pour les expéditions d’exportation par conteneur ou transporteur commun vers des distributeurs et installateurs commerciaux, les rapports de test ISTA 2A sont la norme de l’industrie pour la validation de l’emballage et sont de plus en plus exigés par les importateurs et les assureurs de fret. Pour les expéditions par transporteur de colis domestique, ISTA 3H (simulation de transporteur de colis) est plus approprié. L’emballage doit être testé avec des abat-jours en verre de production réelle — et non des boîtes vides — avant la finalisation de la configuration d’emballage.
Comment protéger le rebord de l’anneau galerie dans l’emballage ?
Le rebord de l’anneau galerie nécessite un anneau en mousse à canal — un anneau en mousse XLPE avec une section transversale en canal qui capture le rebord des faces intérieure et extérieure. Un coussin plat en mousse placé au-dessus de la face de l’anneau galerie protège contre les chutes à plat mais échoue lors des chutes sur le rebord qui dirigent l’énergie dans l’épaisseur du rebord. L’anneau à canal est la différence essentielle entre l’emballage standard d’abat-jour et l’emballage d’abat-jour en verre technique.
Puis-je utiliser le même emballage pour les abat-jours à dôme opale et les abat-jours prismatiques Holophane ?
Pas sans modification. Les abat-jours en verre prismatique ont un extérieur nervuré ou facetté qui influence la façon dont la cavité en mousse s’adapte à la surface du verre — la cavité découpée doit tenir compte de la géométrie du prisme. Une cavité de dôme opale ne touchera un abat-jour prismatique qu’aux sommets des prismes, créant un contact ponctuel plutôt qu’un contact de surface. Spécifiez une cavité découpée distincte pour chaque profil d’abat-jour dans un programme d’exportation multi-produits.
Quelle est l’épaisseur minimale de la paroi en mousse pour l’emballage des abat-jours en verre technique ?
50 mm sur les six faces pour les abat-jours de plus de 500 g de poids brut. À 50 mm de mousse XLPE (densité de 30 kg/m³), la décélération maximale lors d’une chute de 60 cm en orientation fond plat est d’environ 20–25G pour un abat-jour de 1,5 kg — en dessous du seuil de fracture de 30G pour le verre borosilicate de qualité. Pour les abat-jours de plus de 2 kg, augmentez à 60 mm d’épaisseur minimale de paroi pour maintenir la cible de G maximal.
Conclusion
Emballage des abat-jour en verre technique nécessite des cavités en mousse découpées sur mesure adaptées au profil spécifique du dôme ou de l’abat-jour prismatique — et non de la mousse plate générique et du remplissage lâche qui conviennent aux verres décoratifs plus légers. La protection du rebord de l’anneau galerie, obtenue grâce à l’anneau en mousse à canal, est l’élément d’emballage le plus souvent absent des configurations inadéquates, et son absence est la principale cause de fractures du rebord dans des expéditions d’abat-jours à dôme pourtant bien amorties.
La spécification qui permet d’atteindre des taux de casse inférieurs à 21% sur ISTA 2A : insert de cavité en mousse XLPE de 30–40 kg/m³, anneau à canal au niveau du rebord galerie, paroi en mousse de 50 mm minimum sur les six faces, boîte intérieure à double paroi BC-flute, carton principal d’exportation 44 ECT. Documentez la configuration avec un rapport de test ISTA 2A avant l’approbation de la production.
Pour la fabrication d’abat-jours à dôme en verre technique en borosilicate et opale avec des programmes d’emballage testés ISTA pour l’exportation commerciale, jxlampshade.com fournit la conception complète de l’emballage et la documentation dans chaque commande de production.
