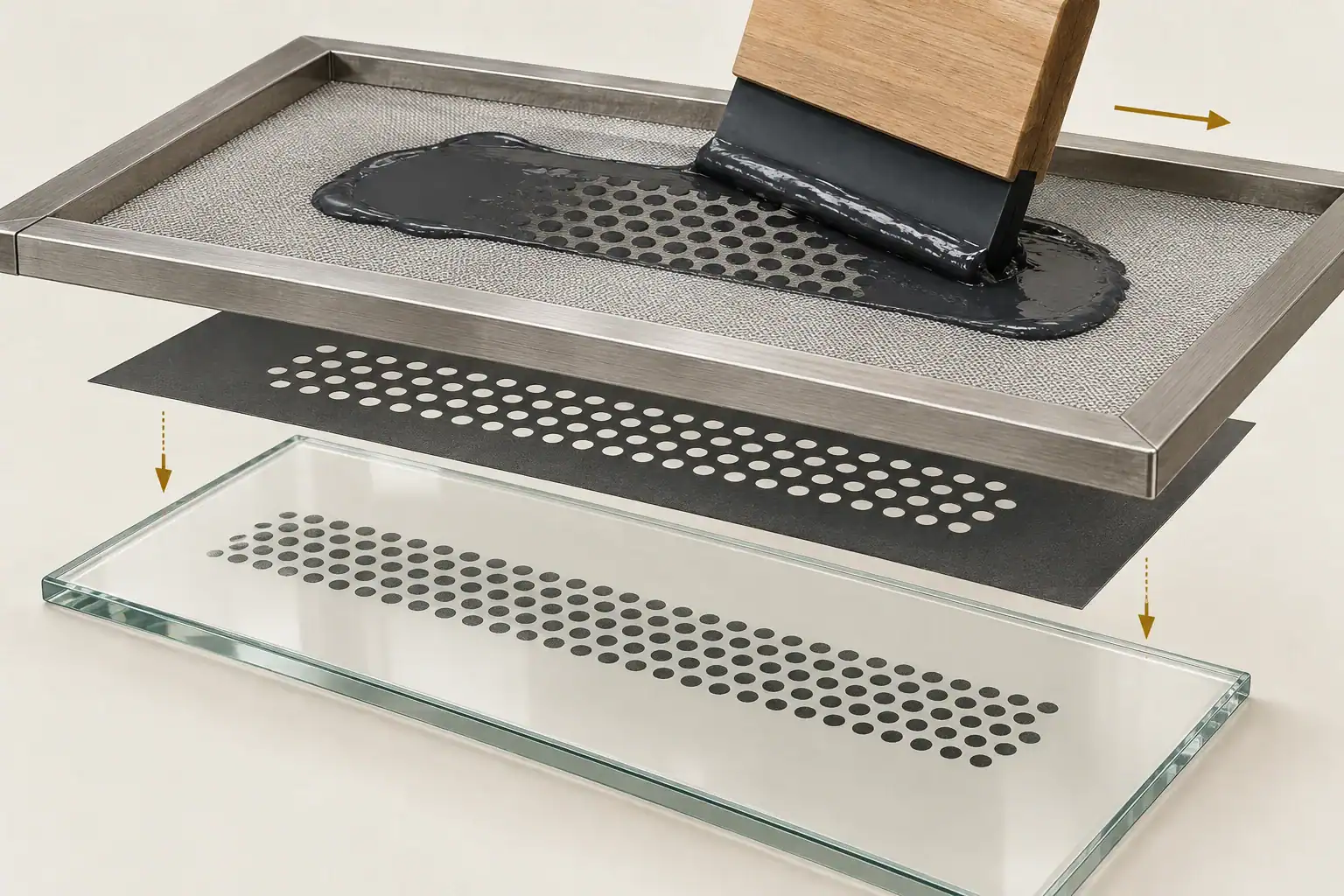

A serigrafia em vidro transfere a tinta através de uma malha com padrão para a superfície de vidro. Para uma cúpula de luminária, escolha o sistema de tinta para o vidro real, temperatura de operação, regime de limpeza e exposição; depois, qualifique a posição da impressão, a aderência e a aparência com a luz ligada. Uma impressão de aparência nítida por si só não é suficiente para liberar um lote de produção.
Uma faixa pontilhada repetida ou um logotipo pode ser simples em uma cúpula cilíndrica e difícil em uma cúpula esculpida à mão. A arte pode ser idêntica, mas a geometria de contato, a variação do vidro e o resultado da iluminação são diferentes. Este guia é para gerentes de produção de iluminação e engenheiros que especificam componentes de vidro impressos, ao invés de impressões fotográficas ou projetos artesanais domésticos.
As ilustrações geradas por IA abaixo explicam conceitos de especificação e inspeção. Elas não são fotografias de fábrica, resultados ópticos medidos ou evidências de uma capacidade de produção específica.
Quando a serigrafia é o método de impressão em vidro adequado?
A serigrafia vale a pena ser avaliada quando o design se repete, a paleta de cores é controlada e a cúpula oferece uma superfície de impressão acessível. Uma borda ousada, um padrão de pontos, uma área de ocultação ou uma marca de marca recorrente podem justificar telas dedicadas e dispositivos de posicionamento. Cada cor adicional traz outro requisito de registro e, geralmente, outro setup ou passagem.
O fabricante do equipamento Inkcups compara impressão em vidro por serigrafia, almofada e digital e identifica designs de repetição simples como uma aplicação útil para serigrafia. Para a produção de cúpulas, a questão adicional é se a máquina pode seguir o perfil selecionado sem perder contato ou carregar uma borda frágil.
- Considere a serigrafia: motivos de cores pontuais repetidos, cobertura controlada e uma geometria que pode ser suportada de forma consistente.
- Avalie a impressão por almofada: uma pequena marca local em uma superfície curva ou irregular onde uma passagem completa de tela é difícil.
- Avalie a impressão digital direta: alterações frequentes de arte, imagens, múltiplas cores ou personalização, sujeitas às limitações de forma e tinta da impressora.
- Avalie uma transferência: arte que precisa ser transferida para um perfil difícil, com seus próprios requisitos de aplicação e queima ou cura.
Estes são pontos de partida para testes, não classificações universais de produção. Serigrafia, impressão digital e impressão por almofada descrevem como a imagem é aplicada. Elas não, por si só, identificam a química ou durabilidade da decoração final.
Qual tinta deve ser usada para serigrafia em vidro?
Especifique a família de tintas e a classificação do produto separadamente do método de impressão. “Tinta para vidro” é muito ampla para um pedido de compra. Um sistema adequado deve aderir à superfície fornecida e permanecer aceitável durante as condições térmicas, de limpeza e ambientais pretendidas.
Sistemas à base de solvente orgânico
Estes deixam uma camada orgânica no vidro e podem usar um endurecedor, cura assistida por calor ou outro cronograma específico do produto. Registre a mistura, o tempo de trabalho utilizável e as condições de cura a partir da ficha técnica selecionada. Uma impressão que parece seca ainda pode estar aquém da cura necessária.
Não assuma que toda tinta para vidro pode suportar luz externa. Por exemplo, a ficha técnica da Tinta para Vidro GL da Marabu exclui uso permanente ao ar livre e exposição direta a UV interno. Essa limitação pertence a essa classificação de tinta; não deve ser generalizada para todo sistema orgânico.
Sistemas orgânicos curáveis por UV
Uma tinta curável por UV requer uma fonte de cura compatível e um processo de exposição validado. Em uma sombra curva, a parede voltada para longe da fonte pode receber uma exposição diferente da parede voltada para ela. Pergunte como o processo alcança toda a área impressa e como a cura será verificada na peça real.
“Curado por UV” identifica um mecanismo de cura. Não estabelece resistência às condições climáticas externas, temperatura máxima de serviço ou comportamento aceitável próximo à lâmpada pretendida.
Sistemas de esmalte cerâmico fundido
Estes usam um sistema decorativo à base de vidro que desenvolve sua condição final durante a queima. A compatibilidade inclui o vidro base e sua geometria, bem como o esmalte e o ciclo de queima. Um processo adequado para um painel arquitetônico plano não pode simplesmente ser atribuído a uma sombra fina soprada.
O portfólio de materiais de vidro da Vibrantz ilustra o quão especializados podem ser esses formulações em aplicações de vidro. Peça ao fornecedor do material para confirmar o substrato e o processo pretendidos. “Cerâmico” não significa automaticamente livre de chumbo, adequado para toda composição de vidro ou aprovado para um luminária acabada.
Regra útil de compra: selecione uma classificação de tinta proposta somente após o fornecedor possuir a especificação do vidro e as condições de uso; libere-a somente após testes em sombras representativas. Uma amostra impressa plana pode ajudar a isolar uma variável do processo, mas não substitui o teste na peça final.

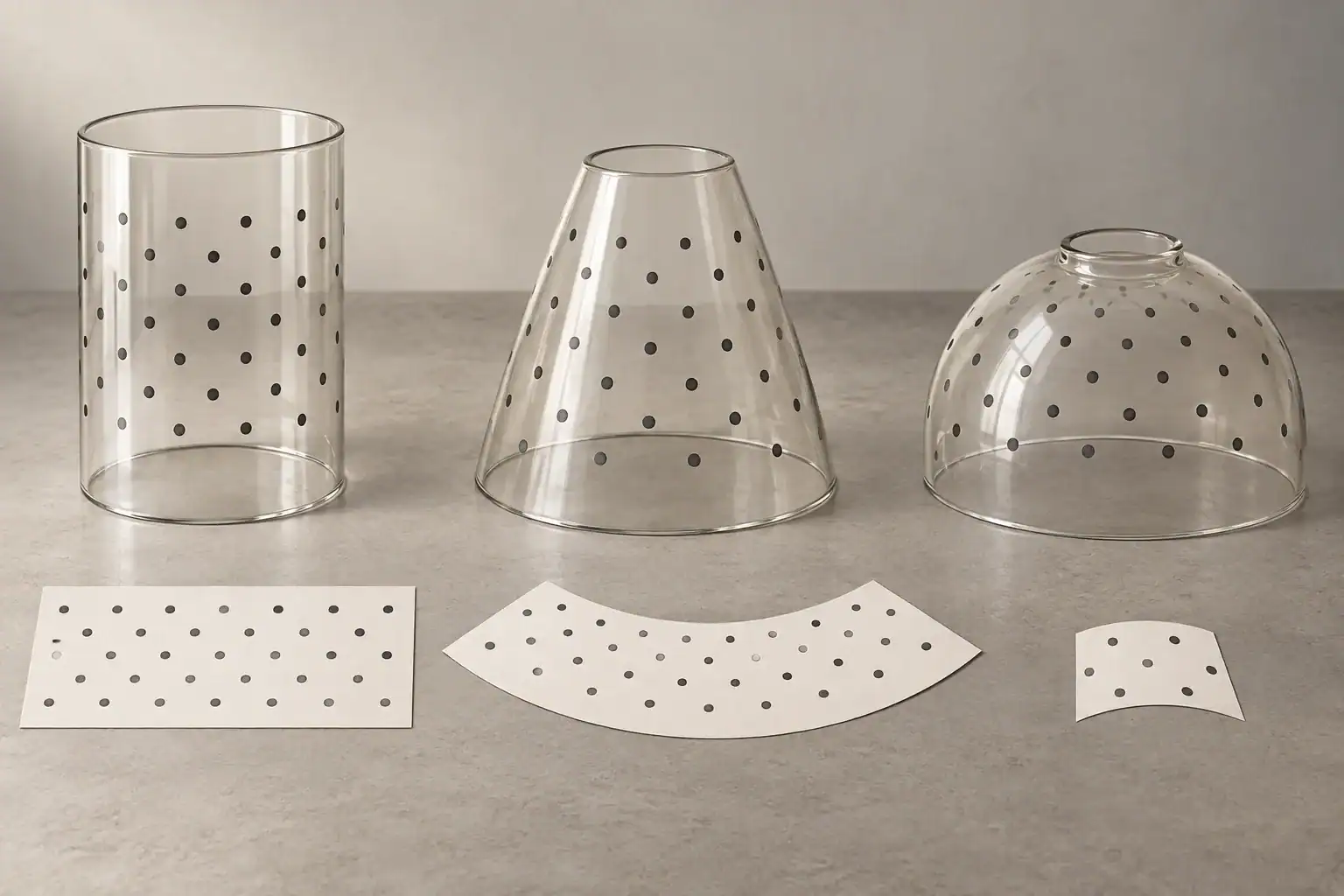

Como a forma da sombra afeta a posição da impressão e a repetibilidade?
Separe a geometria do vidro da obra de arte. Cilindros, sombras cônicas e cúpulas requerem maneiras diferentes de colocar a superfície em contato com o sistema de impressão. Curvas compostas tornam um motivo contínuo amplo particularmente exigente. Um padrão local pequeno pode ser um ponto de partida mais realista do que uma cobertura completa.
Para um revestimento cilíndrico, a circunferência muda diretamente com o diâmetro externo. Exemplo hipotético: um diâmetro externo nominal de 100 mm corresponde a aproximadamente 314,2 mm de circunferência, usando C = πD. Se o diâmetro real varia de 99 a 101 mm, a circunferência varia aproximadamente de 311,0 a 317,3 mm. Isso representa uma faixa de 6,3 mm para o mesmo tamanho nominal de sombra.
Este cálculo é uma ilustração de geometria, não uma tolerância de vidro proposta. Mostra por que uma repetição fixa da obra de arte pode deixar uma lacuna ou sobreposição quando o diâmetro muda. Meça a faixa de impressão real, defina o tratamento da costura e peça ao impressor que estabeleça sua margem de arte. Uma sombra afunilada também precisa de atenção ao diâmetro em diferentes alturas.
Escolha uma referência de localização repetível, ou datum: uma face de assento qualificada, borda ou outra característica acordada. Indique a distância do motivo em relação a essa referência e como sua rotação é ajustada. Em uma sombra assimétrica, “centralizar o logo” é incompleto, a menos que o desenho identifique a frente.
Não use um posicionamento mais apertado da obra de arte para esconder um perfil de vidro instável. Se a sombra suportada inclinar ou balançar, primeiro resolva a variação do suporte e da peça. O checklist do desenho da cúpula de vidro ajuda a conectar a especificação decorativa ao componente físico.
O que a obra de arte e o desenho da sombra devem definir?
Forneça tanto um desenho da peça quanto um arquivo de impressão. Uma fotografia de referência decorativa ajuda a comunicar a ideia, mas não pode estabelecer escala, lado de visualização ou limites de aceitação.
- Lado impresso: interno ou externo, com uma direção de visualização claramente marcada. Letras no lado reverso podem exigir obra de arte espelhada.
- Obra de arte: revisão, escala, cores spot, larguras de linha, direção de repetição, registro e tratamento de uma costura de revestimento.
- Localização: distância de uma referência acordada, orientação na peça montada e variação de posição permitida.
- Cobertura: área decorativa, zonas claras, alvo de opacidade e se uma camada de suporte branca faz parte do design.
- Condições: especificação do vidro, acabamento superficial, fonte de luz pretendida, ambiente de operação e método de limpeza.

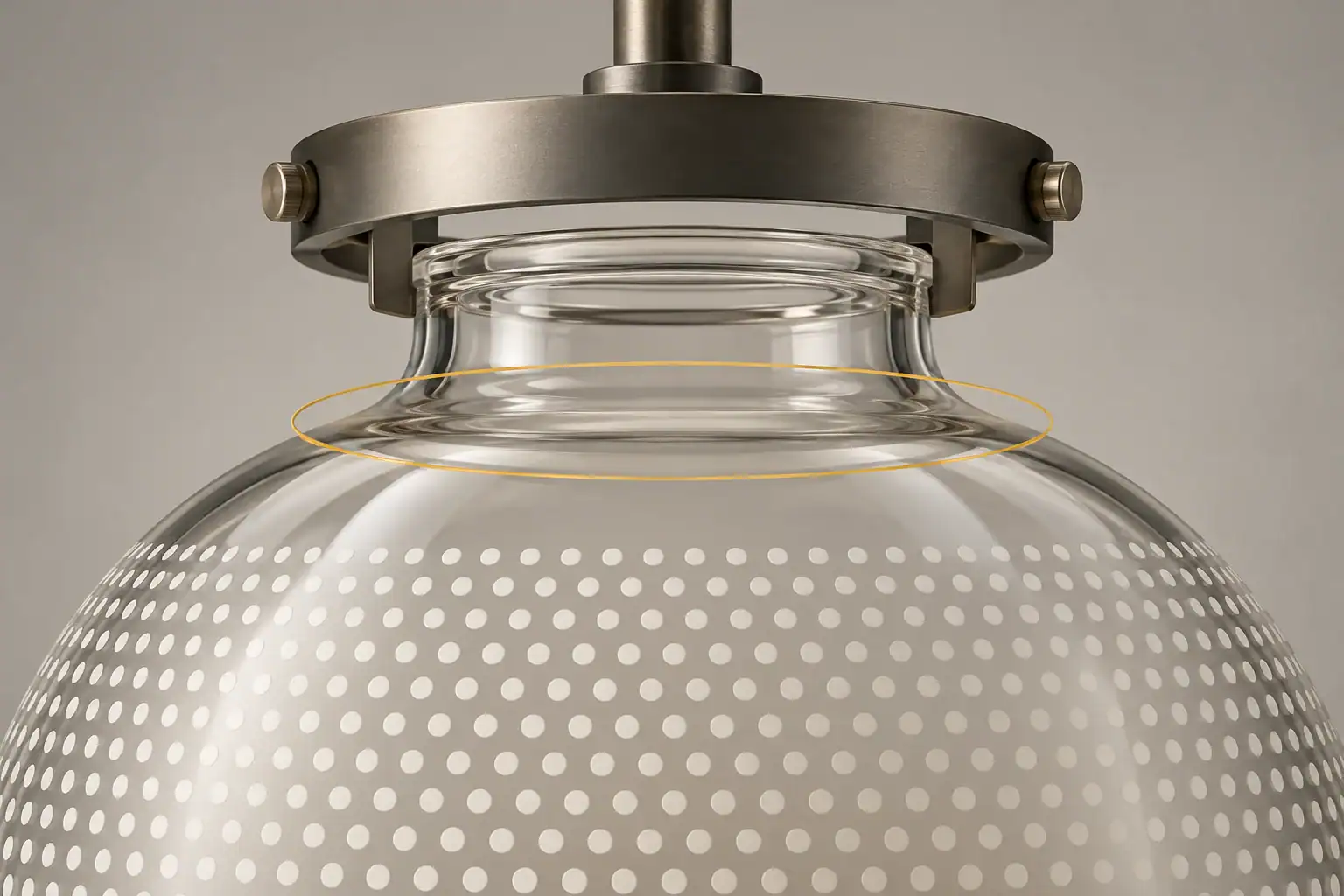

Defina zonas não impressas ao redor das faces de assento, roscas, áreas de contato e quaisquer superfícies que exijam vidro transparente. Uma camada de revestimento em uma interface de trabalho pode alterar seu tamanho efetivo ou ser danificada durante a montagem. A folga necessária deve estar no desenho; não há uma distância universal de exclusão para todos os montadores.
Para impressão interna, confirme o acesso para aplicação, inspeção e limpeza. Mover a impressão para dentro pode reduzir o manuseio direto, mas pode colocar a decoração mais próxima da fonte de luz. A escolha deve ser avaliada com a disposição do fixture.
Controle o processo antes de julgar a impressão finalizada
Uma ficha de processo viável liga cada operação à combinação aprovada de vidro e tinta. Deve ser detalhada o suficiente para que um segundo operador reproduza a amostra aprovada sem depender da memória.
- Identifique e inspecione o vidro. Verifique a revisão do desenho relevante, condição da superfície e características de suporte antes que a decoração aumente o custo.

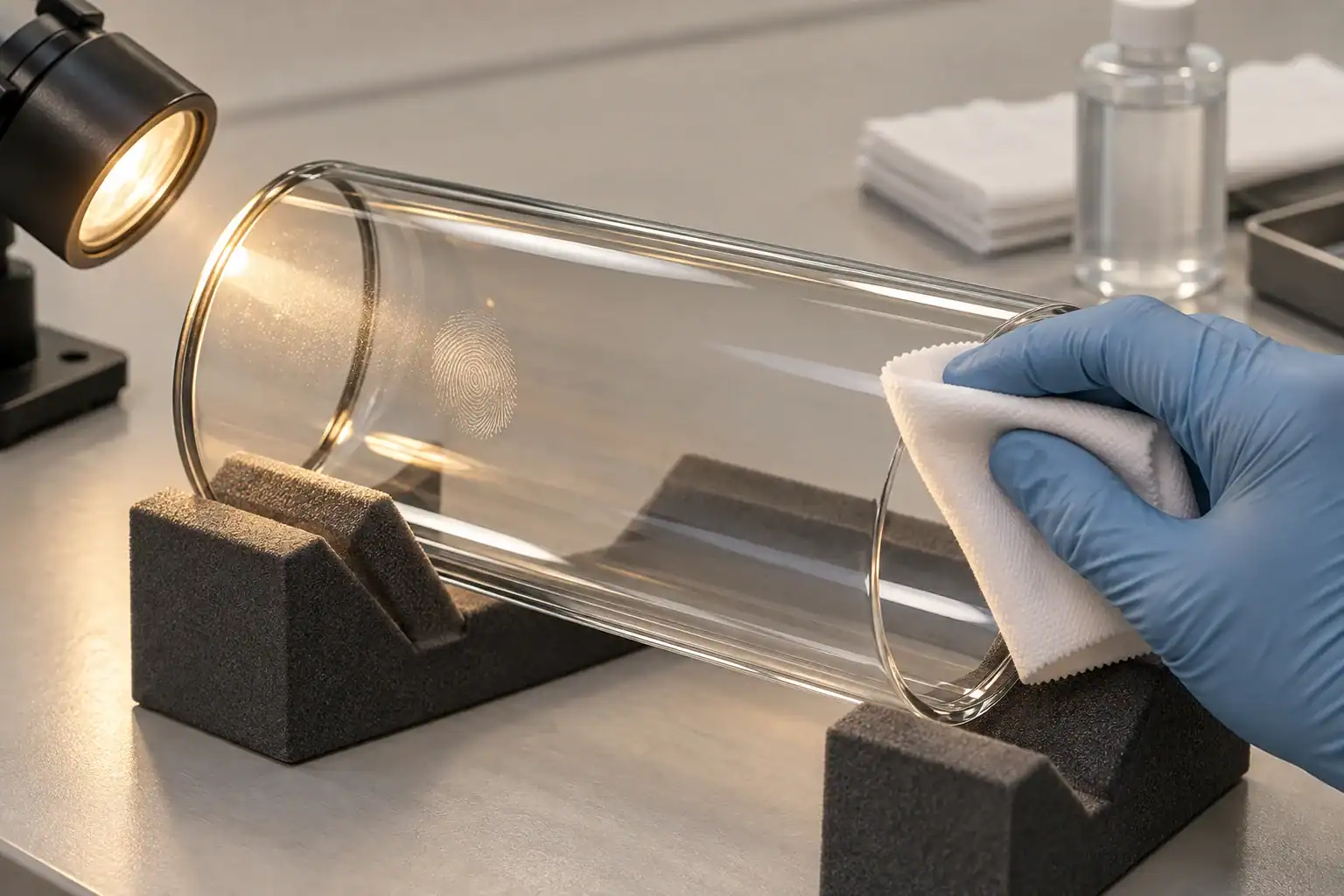

- Prepare a superfície. Use as instruções de limpeza e pré-tratamento do fornecedor do material. Mantenha impressões digitais, poeira e resíduos incompatíveis longe da área de impressão.
- Prepare o sistema de impressão. Registre a tela, estêncil, lote de tinta e instruções de ajuste. Controle a adição de endurecedor e o tempo de trabalho, quando aplicável.
- Localize e imprima. Apoie a sombra sem forçá-la a assumir a forma. Confirme o alinhamento com uma primeira peça e repita a verificação em intervalos acordados.
- Cure ou queime. Siga o cronograma qualificado para esse sistema e peça. Registre o que o processo realmente entregou.
- Condicione e inspecione. Aguarde o intervalo necessário antes de manusear ou realizar verificações de desempenho; separe a aparência não iluminada da aprovação iluminada.
A Ficha técnica do Mara Glass MGL especificamente exige uma superfície limpa e testes preliminares de adequação. Sua receita detalhada se aplica a esse produto. Copiar uma proporção de mistura ou tratamento de uma tinta de vidro diferente pode invalidar o processo pretendido.
Para uma decoração queimada, concorde quando verificações dimensionais e relacionadas ao estresse ocorrerem após o ciclo térmico. Fusão bem-sucedida da tinta e estresse residual aceitável são questões diferentes. Nenhuma deve ser inferida da outra.

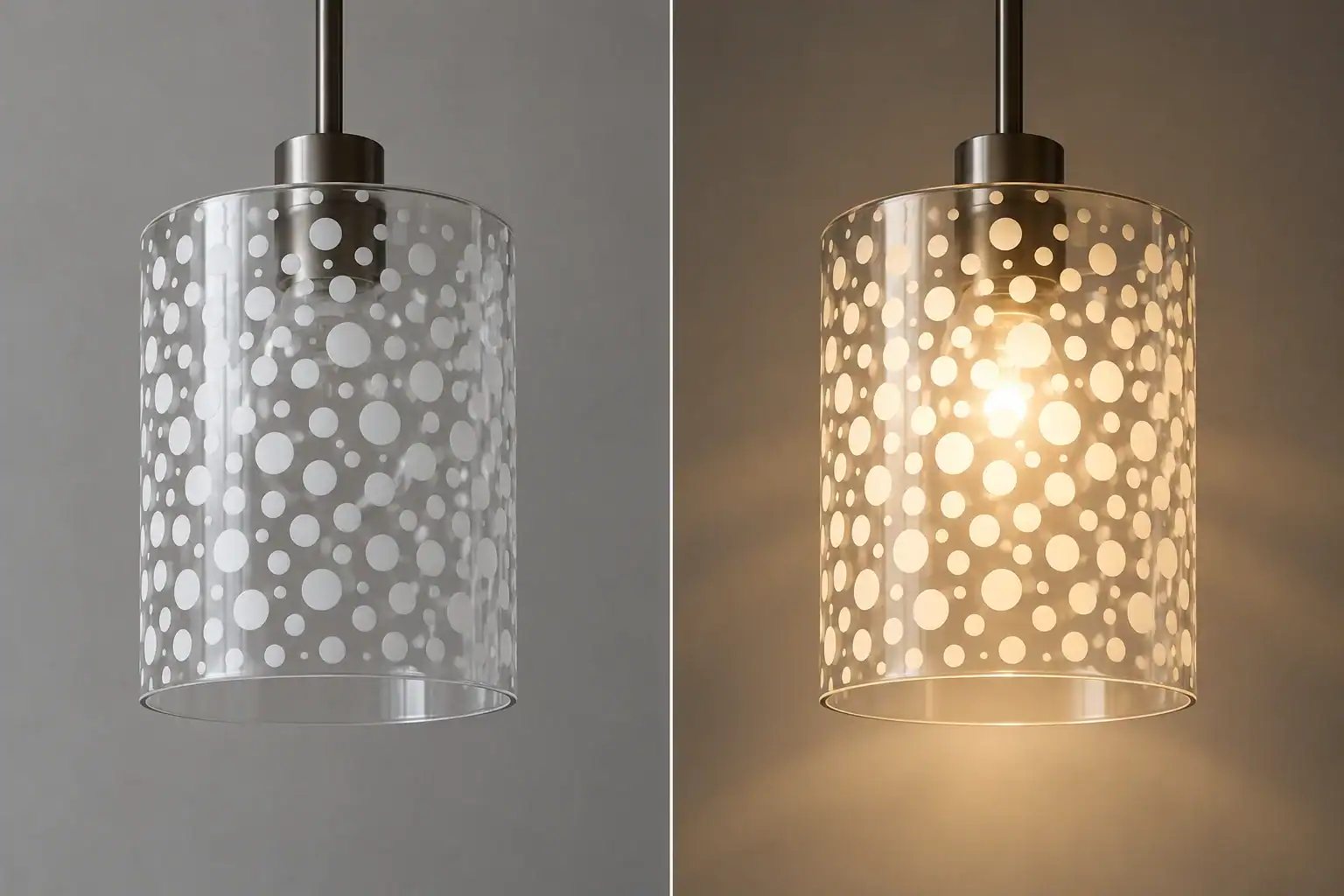

Aprovar o tom com a luz desligada e ligada
Use duas portas de aparência. A aprovação sem iluminação aborda cor, definição de borda, posição do padrão e defeitos de superfície. A aprovação com iluminação aborda vazamentos visíveis de luz, contraste do padrão, visibilidade da fonte e a aparência do fixture montado. Registre ambos contra um mestre retido.
Uma área com padrão de pontos pode parecer até mesmo em uma bancada de inspeção escura enquanto mostra regiões finas ao retroiluminar. Um motivo escuro pode se tornar mais dominante quando o fundo se ilumina. Esses efeitos dependem do revestimento real e do fixture, portanto fotografias de uma amostra não iluminada não podem determinar a decisão.
Fixe a lâmpada ou módulo de LED, configuração de saída, distância fonte-vidro, direção de visualização e condições ambientais para comparação. Se as fotografias fizerem parte da aprovação, mantenha sua exposição e balanço de branco consistentes. Use critérios ópticos medidos quando a aplicação exigir; uma imagem de câmera sozinha não é uma medição de transmitância.

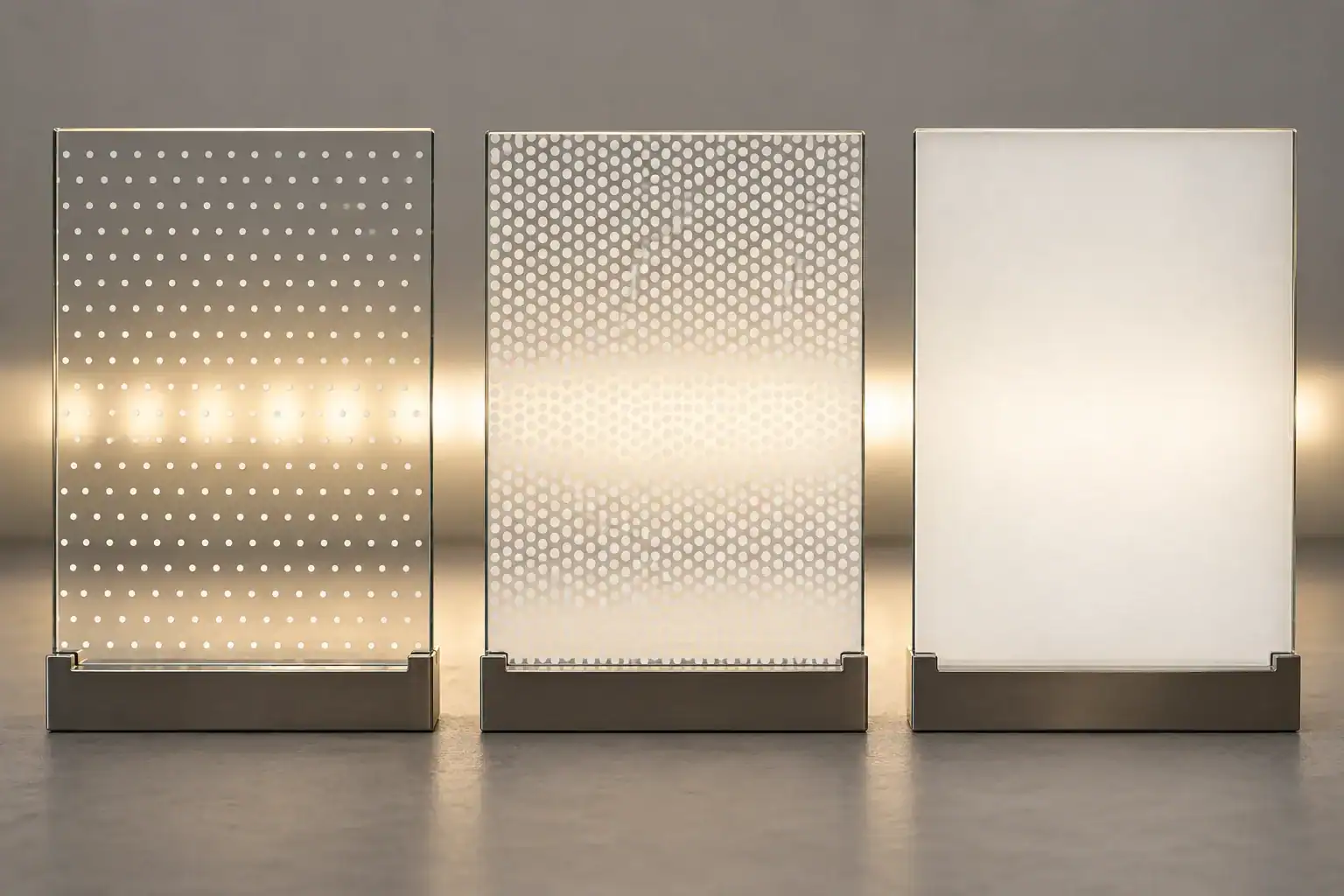

A porcentagem de área com padrão de pontos também não é a mesma que transmissão de luz de toda a tonalidade. Transmissão de tinta, transmissão de vidro, reflexões e geometria da fonte ainda contribuem. Se difusão for o requisito real, compare a proposta de impressão com as opções de material no guia de tons transparente, fosco e opalino. Guia de tons transparente, fosco e opalino.
Quais defeitos a inspeção de produção deve investigar?
Classifique o defeito observado antes de alterar o processo. Sintomas semelhantes podem ter várias causas. As verificações a seguir são prompts de investigação, não um diagnóstico de uma remessa específica.
- Buracos de agulha ou vazamentos de luz isolados
- Compare as vistas refletida e transmitida. Investigue contaminação, cobertura de filme e configurações qualificadas de impressão. Decida se o defeito está na película de tinta ou no próprio vidro.
- Bordas borradas ou lacunas finas preenchidas
- Verifique a arte em relação à máscara aprovada, depois revise a condição da tinta, contato e configurações de impressão. Uma característica fina que funciona em uma prova plana pode precisar de um teste separado em parte curva.
- Desalinhamento ou banda errante
- Verifique o datum, a localização do fixture, o perfil do vidro e o alinhamento entre passagens. Separe o movimento da imagem inteira do movimento de uma cor em relação à outra.
- Vaga inesperada ou sobreposição na costura de acabamento
- Meça o diâmetro real da faixa de impressão e examine a margem de costura aprovada. Não corrija uma incompatibilidade geométrica esticando a arte sem verificar novamente o motivo.
- Remoção de tinta, levantamento ou dano superficial
- Segure as partes afetadas e investigue a preparação do substrato, a identidade do material, o histórico de cura e o manuseio. Um retoque cosmético não estabelece a restauração da adesão.
Como a aderência e a durabilidade do serviço devem ser qualificadas?
Concorde com o método de teste, a amostra, a condição, a exposição e os critérios de aprovação antes de aprovar a amostra. Inclua os contatos que o componente realmente verá: manuseio, embalagem, instalação, limpeza e operação no fixture pretendido. Um teste de fricção a seco bem-sucedido não estabelece resistência a um produto químico de limpeza.
ASTM D3359-23 aborda classificações de teste de fita para revestimentos relativamente dúcteis em substratos metálicos. Seu escopo publicado e notas limitam como o resultado pode ser interpretado para substratos não metálicos. Uma puxada improvisada de fita em uma cúpula de vidro curva não deve ser reportada como um resultado de conformidade ASTM D3359 não qualificado.
Faça com que o fornecedor ou laboratório determine um protocolo adequado para o revestimento e forma específicos, documente qualquer adaptação e mantenha os resultados rastreáveis. Uma amostra plana representativa pode ajudar a comparar preparação ou cura; cúpulas acabadas ainda são necessárias para avaliar acesso, curvatura, contatos de montagem e exposição local.
Para uso externo, obtenha evidências relevantes para o tipo de tinta proposto e exposição real. Para avaliação térmica, use condições estabelecidas para o luminária completa. Uma ficha de dados da tinta ou uma cúpula decorada isoladamente não certifica a segurança elétrica, mecânica ou térmica da luminária montada.
Para liberação de lote, mantenha a revisão da arte, os lotes de material, o registro do processo, a identificação da amostra e os resultados da inspeção. Estabeleça as regras de amostragem e rejeição por acordo. Evite uma promessa genérica de “zero defeitos” sem definir o que é inspecionado, sob quais condições e em quantas peças.
Como as escolhas de impressão afetam o custo unitário e o rendimento?
Compare o custo por cúpula aceita, incluindo configuração, decoração, qualificação e rejeições. Mais cores, mais versões de arte ou um perfil difícil podem alterar a economia mesmo quando a área impressa é pequena.
Exemplo hipotético de custo: suponha que uma configuração de decoração custe $200 e a operação de decoração custe $0,80 por cúpula processada. Para 500 peças processadas com um rendimento de 95% aceito, o custo de decoração por peça aceita é ($200 + 500 × $0,80) ÷ 475, ou aproximadamente $1,26. Com um rendimento de 85%, o mesmo gasto dividido por 425 peças aceitas fica aproximadamente $1,41.
Esses números são suposições de planejamento inventadas, não preços JX ou rendimento medido. Eles excluem o corpo de vidro, frete e outros custos. Se as cúpulas impressas rejeitadas também consumirem corpos de vidro pagos, o efeito total de custo será maior. Solicite cotações para separar telas, fixadores de localização, mudanças de arte, peças de teste, testes, decoração de produção e embalagem.
Envie uma especificação que possa ser revisada para produção

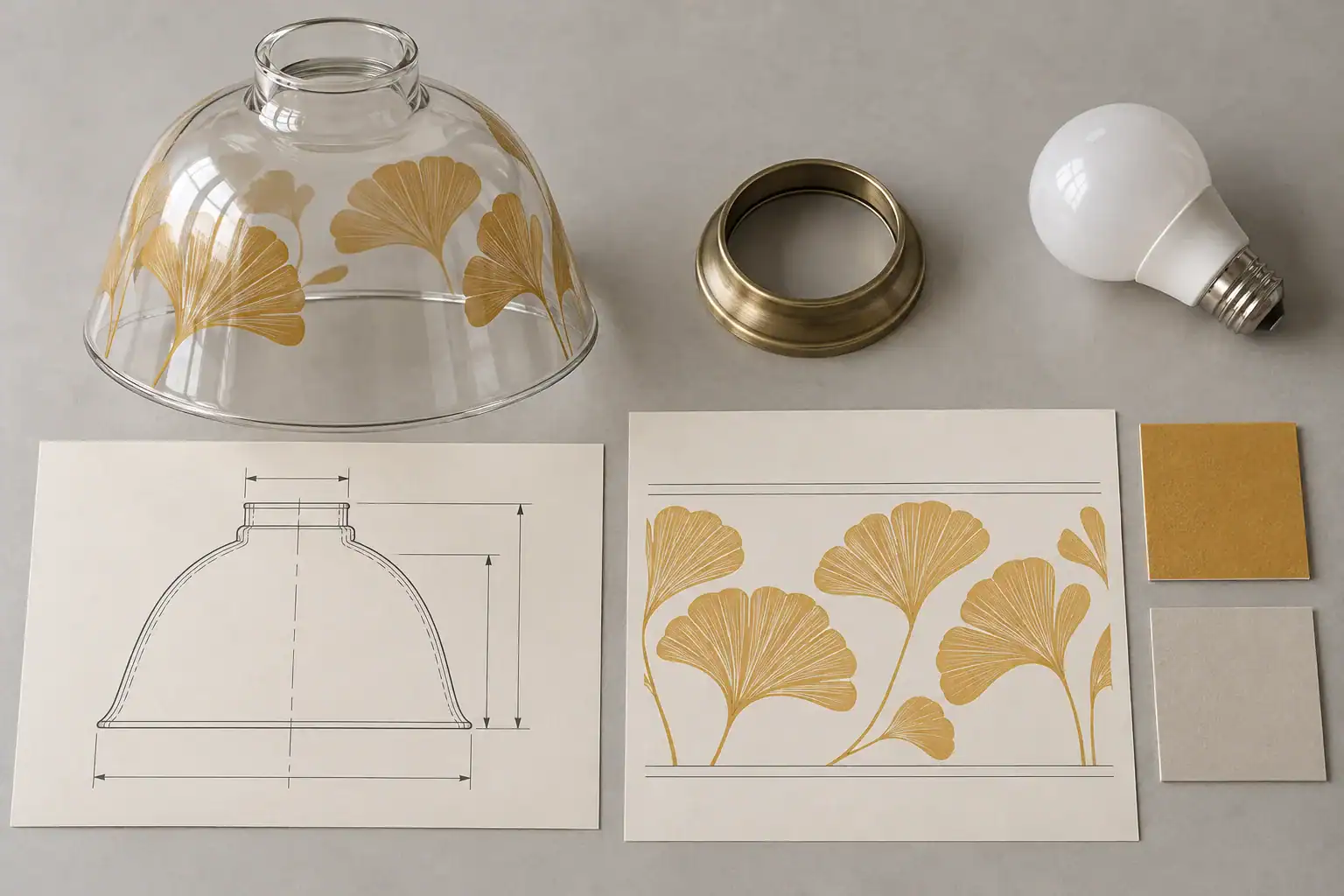

Uma solicitação útil começa com a sombra e o suporte, depois adiciona a decoração. Inclua o desenho da peça ou amostra, interface do suporte, arquivo de arte, local de impressão, aparência desejada quando iluminada, quantidades de pedido, ambiente de uso e requisitos de limpeza.
Por exemplo: “Revise um padrão de pontos brancos de uma cor na parte externa desta sombra cilíndrica de vidro. O desenho anexado marca a zona de montagem não impressa e a posição inicial da arte. Por favor, proponha o sistema de tinta e o plano de qualificação da amostra para o suporte de LED fornecido e as condições de limpeza.” Isso fornece ao avaliador uma tarefa técnica em vez de uma solicitação indefinida de “impressão durável em vidro”.”
JX’s página de fabricação de abajur de vidro personalizado fornece a rota mais ampla para um projeto baseado em desenho. Use a construtor de RFQ para cúpula personalizada para organizar os detalhes da peça e da aplicação, e solicitar confirmação da viabilidade de impressão e o arranjo de produção proposto. Uma solicitação de orçamento não deve assumir que uma marca de tinta ou processo de impressão específico está disponível.
Perguntas sobre abajures de vidro serigrafados
Serigrafia é diferente da impressão em tela?
Neste contexto, os termos descrevem o mesmo método de transferência por estêncil e malha. “Serigrafia” não identifica o material de malha atual, a química da tinta ou o processo de cura. Esses ainda precisam ser especificados.
A impressão UV funciona em vidro?
Sistemas de impressão UV compatíveis podem decorar o vidro após a preparação necessária. “Impressão UV” pode descrever aplicação digital por jato de tinta ou uma tinta curável UV aplicada por tela. Confirme o método de aplicação, compatibilidade com o vidro, cura e resistência ao serviço necessária para o componente real.
Um abajur de vidro pode ter uma impressão completa de 360 graus?
Uma geometria adequada e um sistema de impressão podem permitir uma cobertura, mas a costura e a variação dimensional da peça precisam de aprovação. Exemplos cilíndricos não estabelecem a viabilidade para cúpulas, sinos profundos ou curvas compostas.
A esmaltação cerâmica é sempre a melhor escolha?
Nenhum sistema único serve para todas as sombras. A esmaltação queima requer compatibilidade com o vidro e o processo térmico. Compare com alternativas orgânicas qualificadas em relação à aparência real, condições de serviço, geometria e plano de produção.
Qual é o pedido mínimo para sombras de vidro impressas?
Depende do formato, ferramental, rota de decoração e número de versões de arte. Solicite uma amostra específica do projeto e um orçamento de produção. Um MOQ fixo não pode ser inferido apenas pelo método de impressão.
A vidro impresso pode substituir o vidro opalino para difusão?
Uma camada ou padrão impresso pode alterar a distribuição de luz visível, mas não é automaticamente equivalente ao vidro opalino. Aprove o resultado de iluminação montado e meça as propriedades ópticas necessárias para a aplicação.
Libere a decoração como parte da especificação da sombra
Mantenha o desenho do vidro, a arte, o sistema de tinta, o processo e o registro de aceitação juntos. Aprovando a amostra montada com a luz desligada e ligada, depois faça verificações em lote referindo-se às mesmas condições. Quando o próximo pedido chegar, esse registro é mais útil do que uma fotografia e um nome de cor.
Envie seu desenho de sombra e arte para revisão de viabilidade.
