Soda-Lime vs Vidrio de Borosilicato para Pantallas de Lámpara: Una Comparación de Ingeniería
Cuando los compradores comparan vidrio de borosilicato vs vidrio de cal sodada para pantallas de lámpara, la primera diferencia de ingeniería a verificar es la expansión térmica. Una categoría documentada de borosilicato generalmente se expande menos que una categoría de cal sodada por el mismo cambio de temperatura, lo que puede reducir la tensión térmica cuando una pantalla experimenta calentamiento desigual o repetido. El vidrio de cal sodada aún puede ser una opción sólida para un diseño estable a temperaturas moderadas que pase las pruebas de ensamblaje requeridas. Ningún nombre de material por sí solo demuestra que una lámpara exterior terminada sea resistente a las condiciones climáticas, segura contra impactos o adecuada para un tipo particular de bombilla.
Las imágenes en este artículo son ilustraciones generadas para referencia visual. No son fotografías de productos JX, registros de pruebas ni certificados de materiales.
Respuesta rápida: ¿qué tipo de vidrio debe especificar un comprador de iluminación?
Comience con la condición de fallo que necesita controlar. Si es probable que el vidrio desarrolle un gradiente de temperatura pronunciado o cambios rápidos de temperatura repetidos, haga una lista de una categoría de borosilicato especificada y valide la pantalla terminada. Si el ensamblaje se mantiene dentro de un rango de temperatura modesto y estable, una categoría de cal sodada adecuada puede satisfacer la necesidad de diseño a un menor costo de material. No seleccione solo por las palabras “borosilicato” o “cal sodada”.
Para la iluminación exterior, la exposición por sí sola no determina la elección del material. El diseño aún debe abordar la lluvia y los caminos del agua, los ciclos de temperatura, el montaje, el riesgo de impacto, la corrosión del hardware circundante, los recubrimientos superficiales y los requisitos de ingreso y eléctricos aplicables del luminario. Una pantalla de vidrio es una parte de ese ensamblaje.

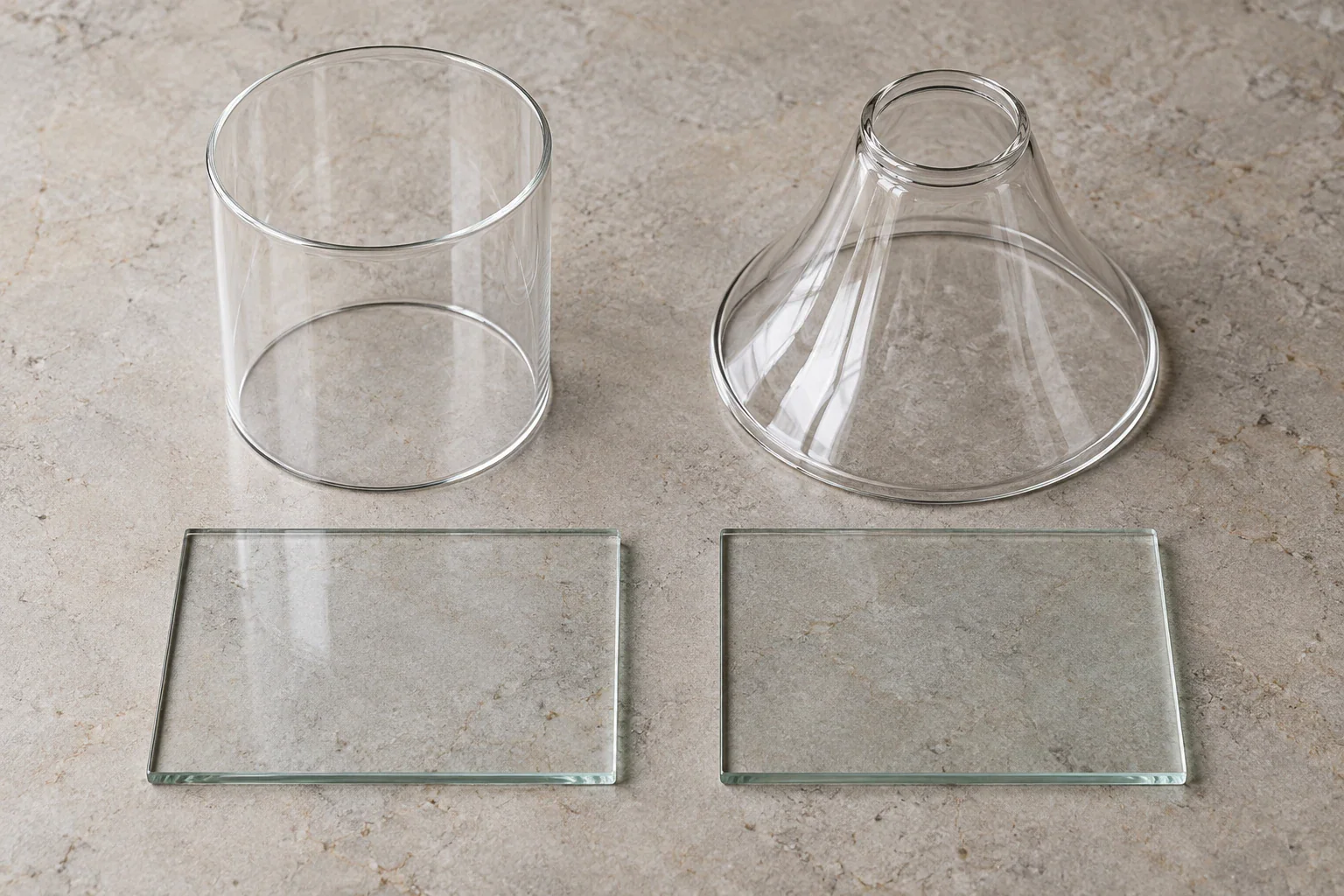

Compare categorías de vidrio nombradas, no solo familias de materiales
“Cal sodada” y “borosilicato” describen familias amplias de vidrio. Los productos comerciales dentro de cada familia pueden diferir en química, método de formación, grosor, recocido, acabado y tolerancias. La hoja de propiedades de una categoría nombrada es un mejor punto de partida que una comparación genérica de categorías.
Para una referencia de categoría a categoría, SCHOTT lista AR-GLAS como un vidrio de cal sodada con un coeficiente de expansión térmica lineal medio de 9.1 × 10⁻⁶ K⁻¹ en el rango de 20-300°C. La hoja de datos de SCHOTT BOROFLOAT 33 indica 3.25 × 10⁻⁶ K⁻¹ en el mismo intervalo. Esas son propiedades de los dos productos nombrados de SCHOTT, no valores garantizados para cada pantalla de lámpara de cal sodada o borosilicato. ISO 3585 especifica propiedades para vidrio de borosilicato 3.3; no convierte cada producto vendido como borosilicato en esa categoría.
Solicite al proveedor la designación exacta de la categoría o composición, hoja de datos técnicos aplicables, rango de grosor, ruta de formación y cualquier límite de temperatura específico de la categoría. Si el proveedor no puede identificar el vidrio más allá de un nombre de familia, trate la afirmación del material como no verificada para fines de especificación.
Expansión térmica: lo que indican los valores de referencia
El coeficiente de expansión térmica lineal (CTE) estima cuánto cambia de longitud un material a medida que cambia su temperatura. Usando los valores de referencia anteriores, la proporción es aproximadamente 2.8 a 1: el CTE listado de BOROFLOAT 33 es aproximadamente un tercio del de AR-GLAS.
Un ejemplo simple de expansión libre hace que la escala sea más clara. Para un tramo de 100 mm calentado uniformemente en 100°C, las estimaciones son aproximadamente 0.091 mm para AR-GLAS y 0.0325 mm para BOROFLOAT 33. La diferencia es de aproximadamente 0.0585 mm. Este cálculo compara esas dos categorías de vidrio en lámina bajo un cambio de temperatura uniforme asumido. No es un cálculo de estrés y no predice si una pantalla formada se agrietará.
La tensión depende de más que la expansión libre. Un gradiente desde el centro más caliente hasta el borde más frío puede restringir el movimiento; también puede hacerlo un ajuste apretado, contacto puntual, orificios, un anillo de retención rígido o una junta de goma irregular. La forma, el grosor del vidrio, la tensión residual y los daños en el borde también importan. Considerar un CTE más bajo como una pista de selección. La sombra terminada aún necesita ser revisada en su ajuste real y condiciones térmicas.
El choque térmico y la temperatura de funcionamiento son verificaciones diferentes
El choque térmico describe daños causados por un cambio de temperatura rápido o desigual. Una bombilla puede calentar el vidrio cerca de la fuente de luz mientras el borde permanece más frío. Una sombra también puede calentarse con la luz solar y luego encontrarse con aire o agua más fríos. Una menor expansión térmica puede reducir una fuente de tensión térmica, pero el gradiente de temperatura y la restricción mecánica aún determinan cómo se comporta el conjunto.
No utilice una temperatura de transición vítrea o la línea de temperatura máxima de funcionamiento de un producto como la temperatura permitida para toda la lámpara. Por ejemplo, SCHOTT lista BOROFLOAT 33 temperaturas máximas de funcionamiento de 450°C para uso a largo plazo y 500°C para uso a corto plazo. Esos son datos específicos del vidrio del producto, no una clasificación de montaje de la sombra de la lámpara, un límite seguro de vatios de la bombilla o un resultado de prueba para un luminario terminado. El accesorio, recubrimiento, casquillo, cableado, sellos y requisitos locales del producto pueden imponer límites inferiores.

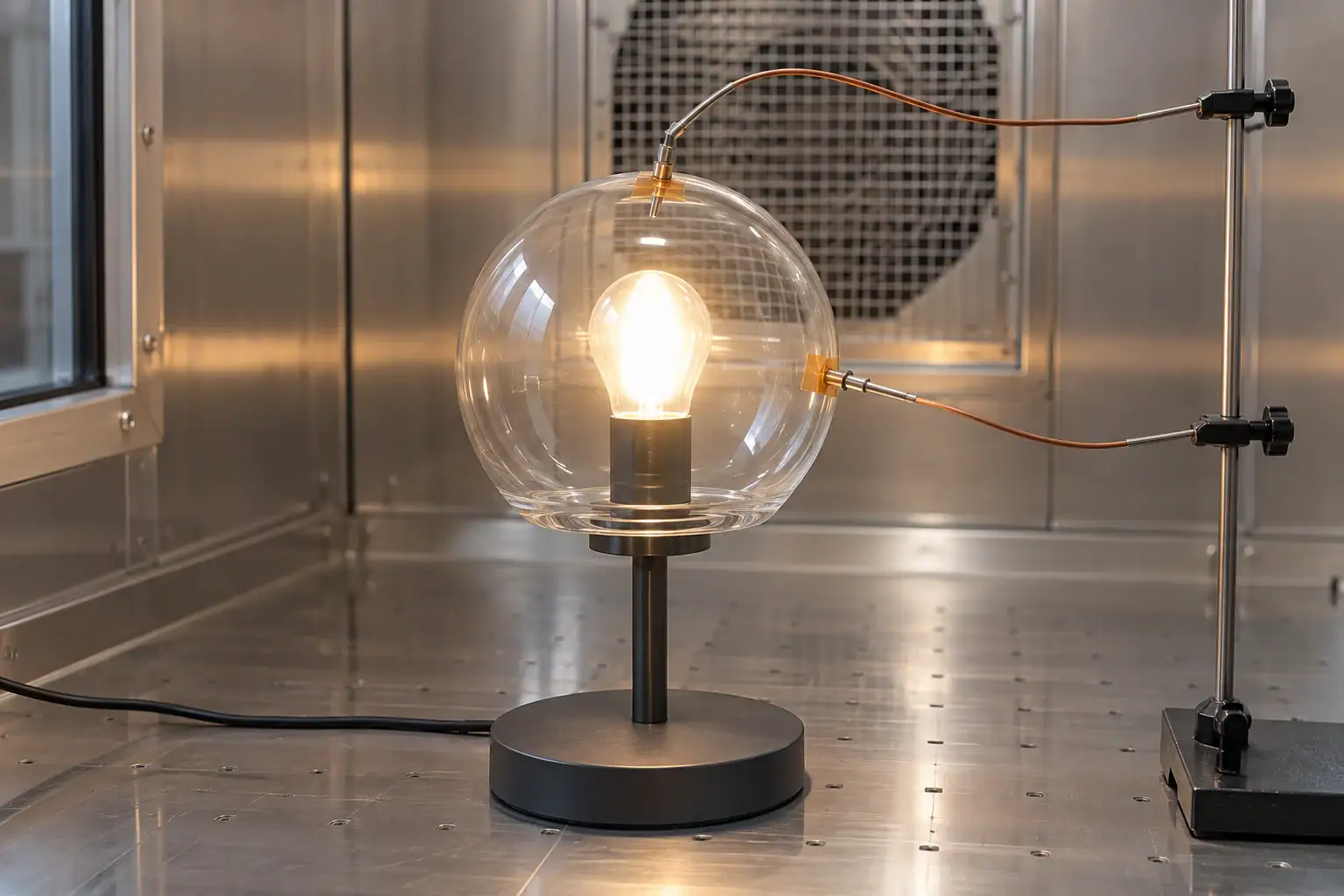

Para una comparación real, mida o establezca la ubicación más caliente del vidrio en las condiciones de montaje y funcionamiento previstas. Registre el modelo de la lámpara o LED, potencia de entrada, estado de atenuación, orientación, rango ambiental, ciclo de exposición y los criterios de aceptación de la prueba. Pruebe la geometría real del vidrio y el montaje.

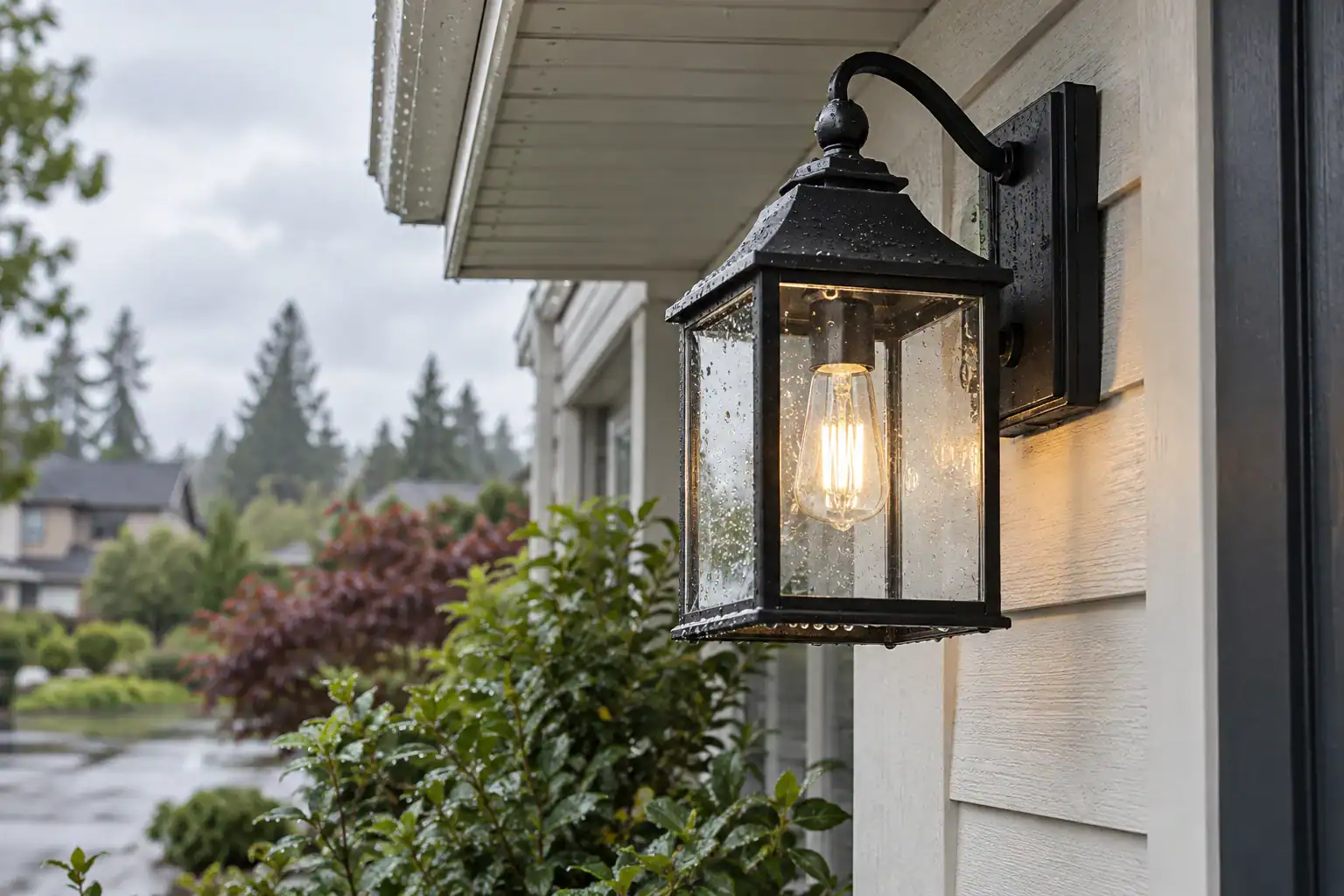

¿Es el borosilicato mejor para sombras de lámparas exteriores?
El borosilicato puede ser un buen candidato cuando un diseño exterior tiene un riesgo definido de ciclos térmicos que un grado específico puede ayudar a abordar. “Exterior” por sí solo no proporciona suficiente información para elegir un material. Una linterna en un porche protegido, un accesorio en un jardín expuesto al sol y un luminario industrial de alta potencia tienen diferentes caminos de calor y condiciones de exposición.
Revise toda la instalación: cómo drena el agua, si la sombra está sellada o ventilada, cómo se sostiene, si el hardware de montaje se corroe, si los recubrimientos o acabados coloreados están expuestos a UV y qué riesgos de impacto son previsibles. Confirme los requisitos meteorológicos y eléctricos del luminario por separado. El material base del vidrio no proporciona una clasificación de protección contra intrusiones.
Si la preocupación es el ciclo de temperatura, defina el ciclo antes de solicitar una recomendación de material: temperatura inicial del vidrio, límites caliente y frío, tasa de cambio, tiempo de permanencia, número de ciclos, contacto con agua si es relevante y criterios de aprobado/reprobado. Un proveedor puede revisar si el grado y el diseño propuestos son adecuados para las pruebas.
La resistencia al impacto depende de la sombra y su montaje
El borosilicato no significa que sea irrompible o templado. SCHOTT afirma que la resistencia al impacto de BOROFLOAT 33 depende del ajuste, tamaño y grosor del panel, tipo de impacto, orificios perforados y su disposición, entre otros factores. Una sombra de lámpara formada tiene su propia geometría, bordes y puntos de soporte, por lo que los datos del vidrio en lámina no pueden reemplazar las pruebas de montaje.

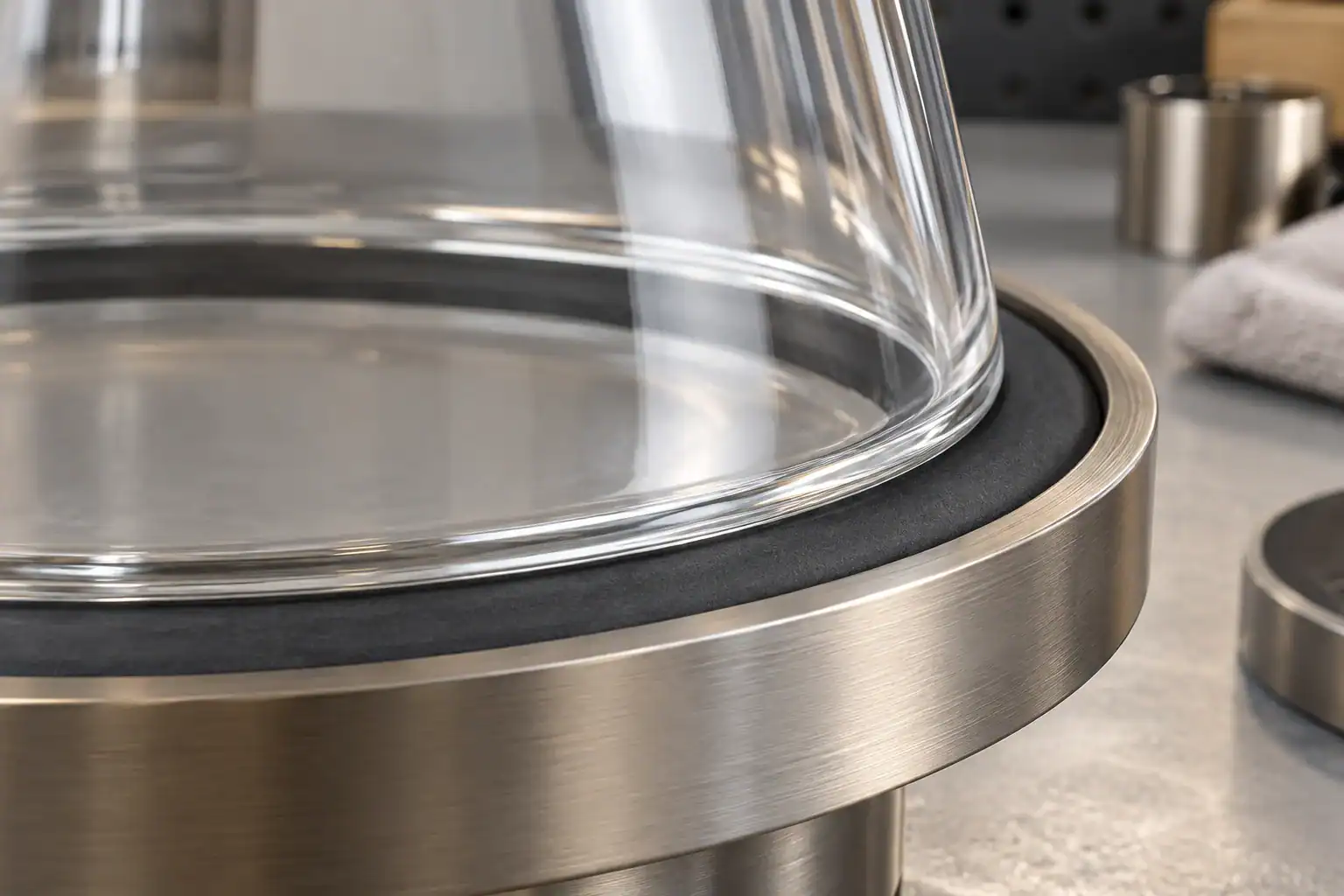

Revise cómo el ajustador o anillo de retención soporta la sombra. Evite cargas puntuales y alineación forzada. Verifique si el borde está bien acabado, si la junta de goma es compatible y se comprime de manera uniforme, y si las piezas de retención permiten tolerancias. Si el impacto o la vibración son importantes, especifique el método de prueba relevante, la ubicación del impacto, la condición de montaje y el resultado aceptable. No infiera el rendimiento ante impactos solo por una etiqueta del material.

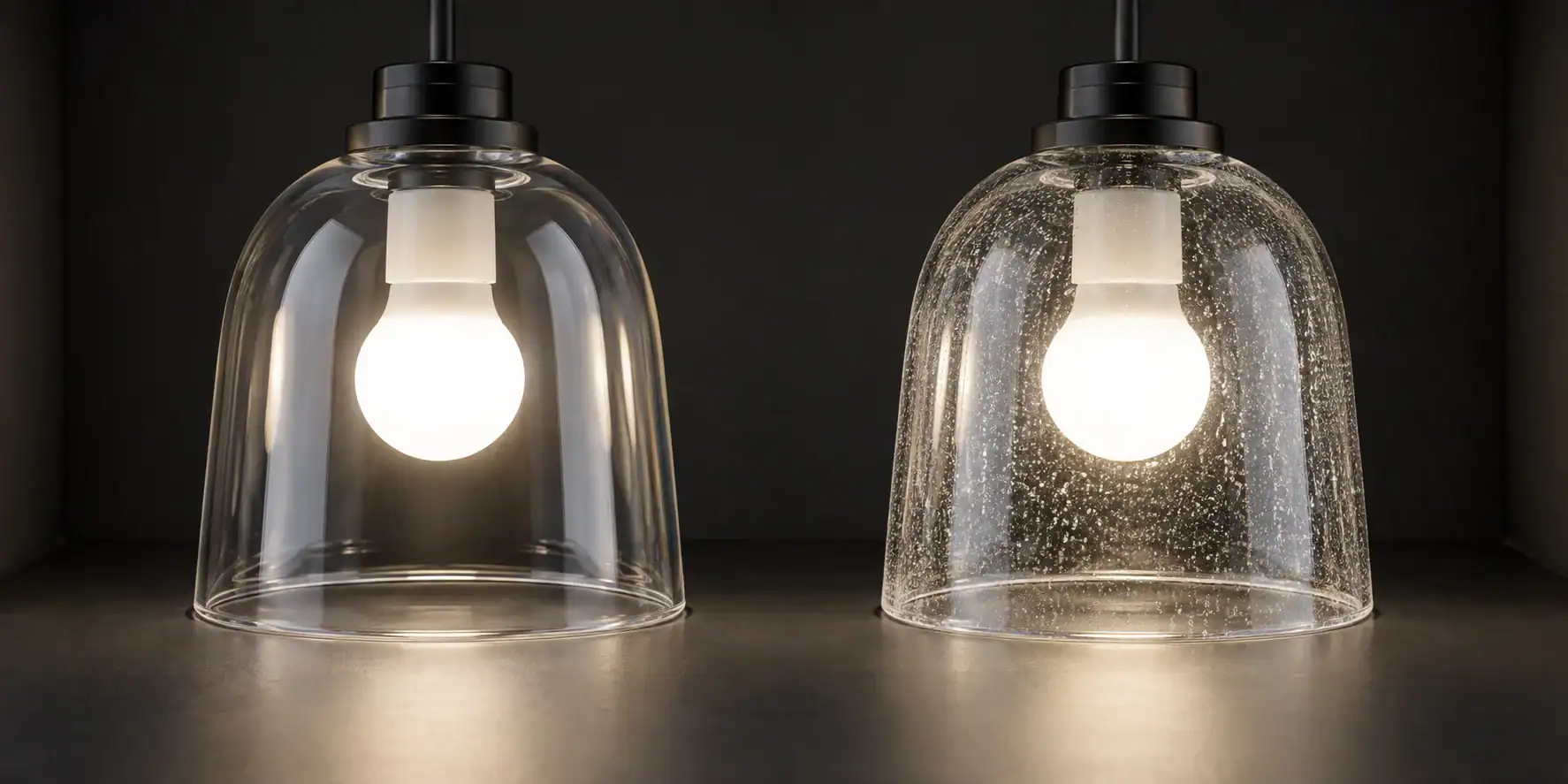

La transmisión de luz, el color y el acabado necesitan una revisión de muestra
La familia de materiales por sí sola no determina qué tan brillante o cálida parece una sombra. El color del vidrio, el grosor, la textura superficial, los recubrimientos, el empañado, el espectro de la fuente y el ángulo de visión afectan toda la luz transmitida. Dos muestras transparentes pueden parecer diferentes cuando no están iluminadas y cuando se colocan alrededor de la fuente de luz o lámpara prevista.
Para un programa OEM, compare muestras en el montaje real bajo la fuente de luz prevista. Registre si el objetivo es transparente, difuso, opalino, tintado, con patrón o recubierto. Apruebe la muestra física y la revisión; una fotografía del producto no puede asegurar la apariencia en toda la producción.
Los detalles de ajuste, grosor y borde pueden superar la etiqueta del material

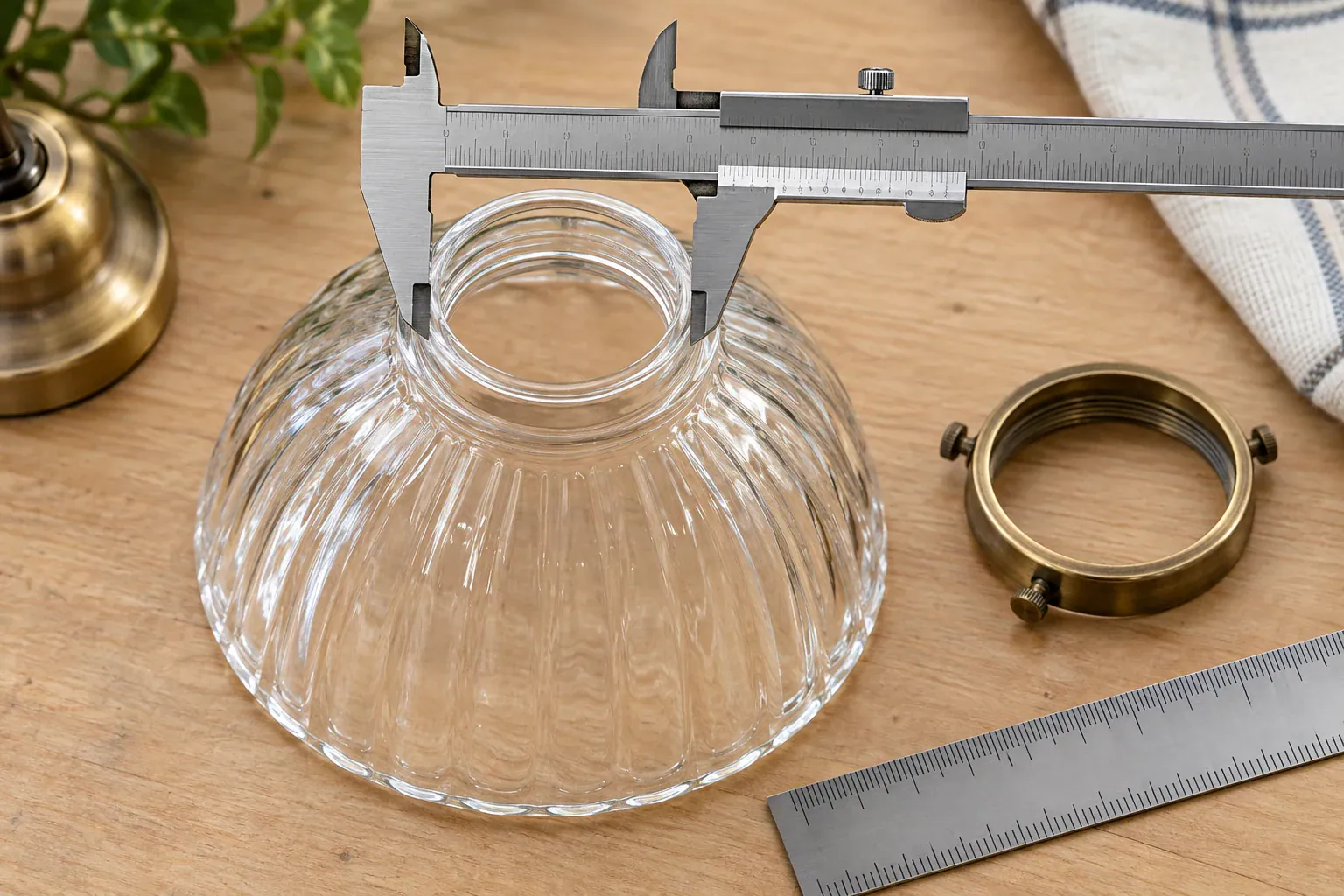

Antes de cambiar la familia de vidrio, comprueba que el reemplazo o el nuevo diseño encajen en el accesorio. Para una pantalla de reemplazo, registra el diámetro del soporte o apertura, método de retención, altura total, diámetro más ancho, grosor de la pared, acabado del borde y distancia al foco. Incluye fotografías frontales, laterales y de la instalación con una regla para escala.
El montaje debe sostener la pantalla sin forzarla a alinearse. Confirma el ancho y dureza de la junta, contacto del anillo, posición del sujetador, acumulación de tolerancias y si el borde está expuesto. Un vidrio de baja expansión que se aprieta demasiado puede dañarse; una pantalla de soda-lima correctamente soportada puede funcionar bien dentro de sus condiciones operativas validadas.
Una secuencia práctica de selección de materiales para ingenieros
Utiliza esta secuencia antes de definir un material en el dibujo:
- Define el entorno y el modo de fallo: ciclos de temperatura, impacto, vibración, exposición al agua, contacto químico, apariencia óptica o una combinación.
- Identifica las clases de vidrio disponibles y compara sus propiedades publicadas en el rango de temperatura que importa.
- Verifica la geometría real de la pantalla, grosor, aberturas, acabado del borde y restricción de montaje.
- Mide las ubicaciones de vidrio más caliente y más fría relevantes en el accesorio previsto, y luego describe el ciclo de operación.
- Prueba una muestra representativa de producción usando el montaje indicado y los criterios de aprobado/reprobado.
- Aprueba la designación del material, revisión del dibujo, muestra, puntos de inspección y requisitos de embalaje en conjunto.
Este pedido evita una brecha común en la especificación: solicitar una “pantalla de vidrio resistente al calor” sin definir dónde está el calor, qué tan rápido cambia o qué debe soportar el ensamblaje.

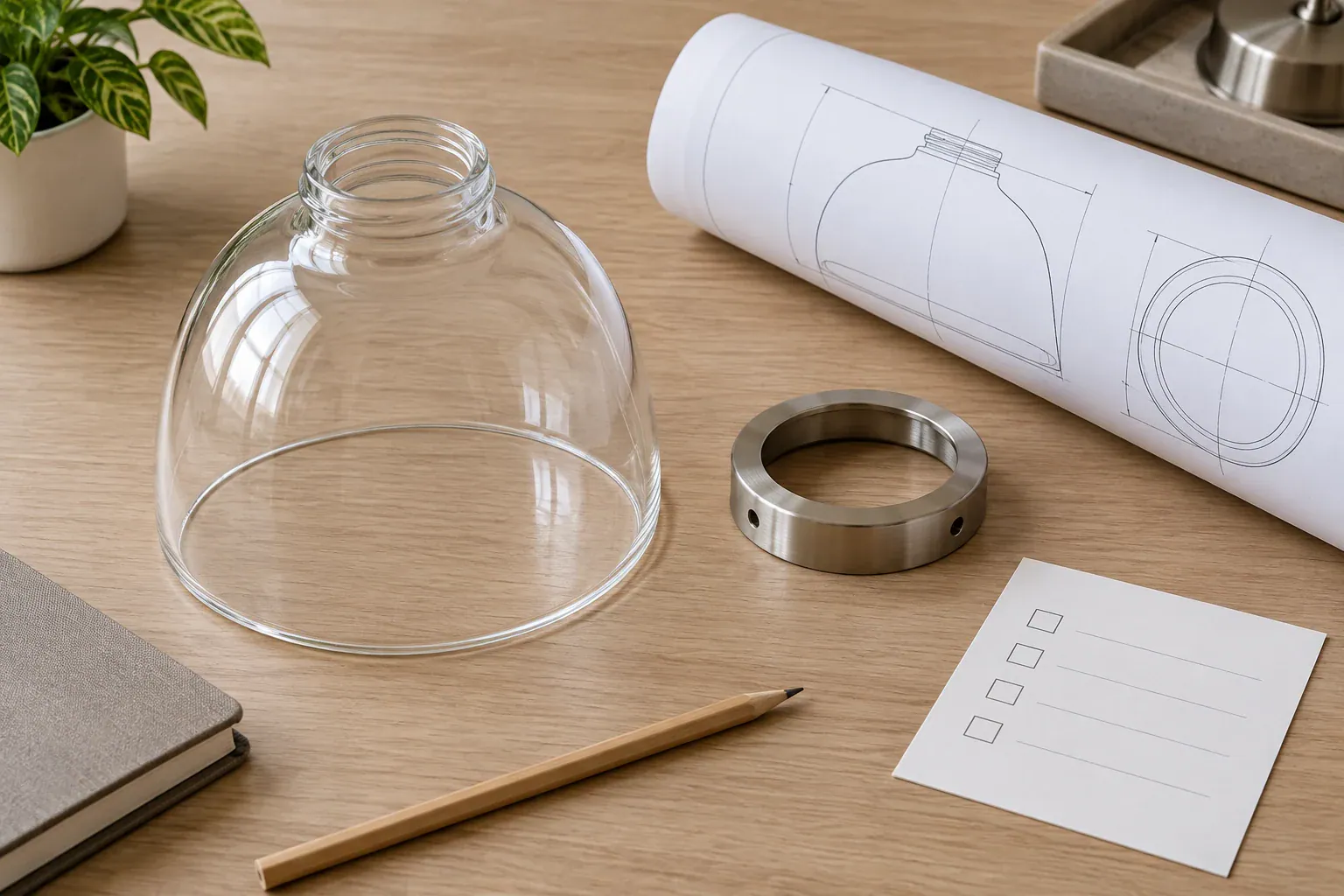

Qué incluir en una solicitud de cotización (RFQ) para vidrio de pantalla de lámpara
Envía suficiente información para que el proveedor pueda evaluar el material y la ruta de fabricación en lugar de cotizar solo por un nombre de familia. Incluye:
- Un dibujo dimensionado o muestra, incluyendo apertura, altura, diámetro máximo, grosor y detalles del borde.
- La clase de vidrio solicitada o las propiedades que determinan la elección, como un CTE objetivo o requisito de ciclos de temperatura.
- Modelo de lámpara o LED, entrada eléctrica, orientación prevista y rango de temperatura del vidrio medido o requerido.
- Condiciones ambientales y las pruebas térmicas, de agua, impacto o vibración que debe superar el ensamblaje terminado.
- Método de montaje, detalles de la junta y anillo de retención, distancias y cualquier orificio perforado.
- Tinte requerido, transparencia, difusión, patrón o recubrimiento, además de una referencia física donde la apariencia sea importante.

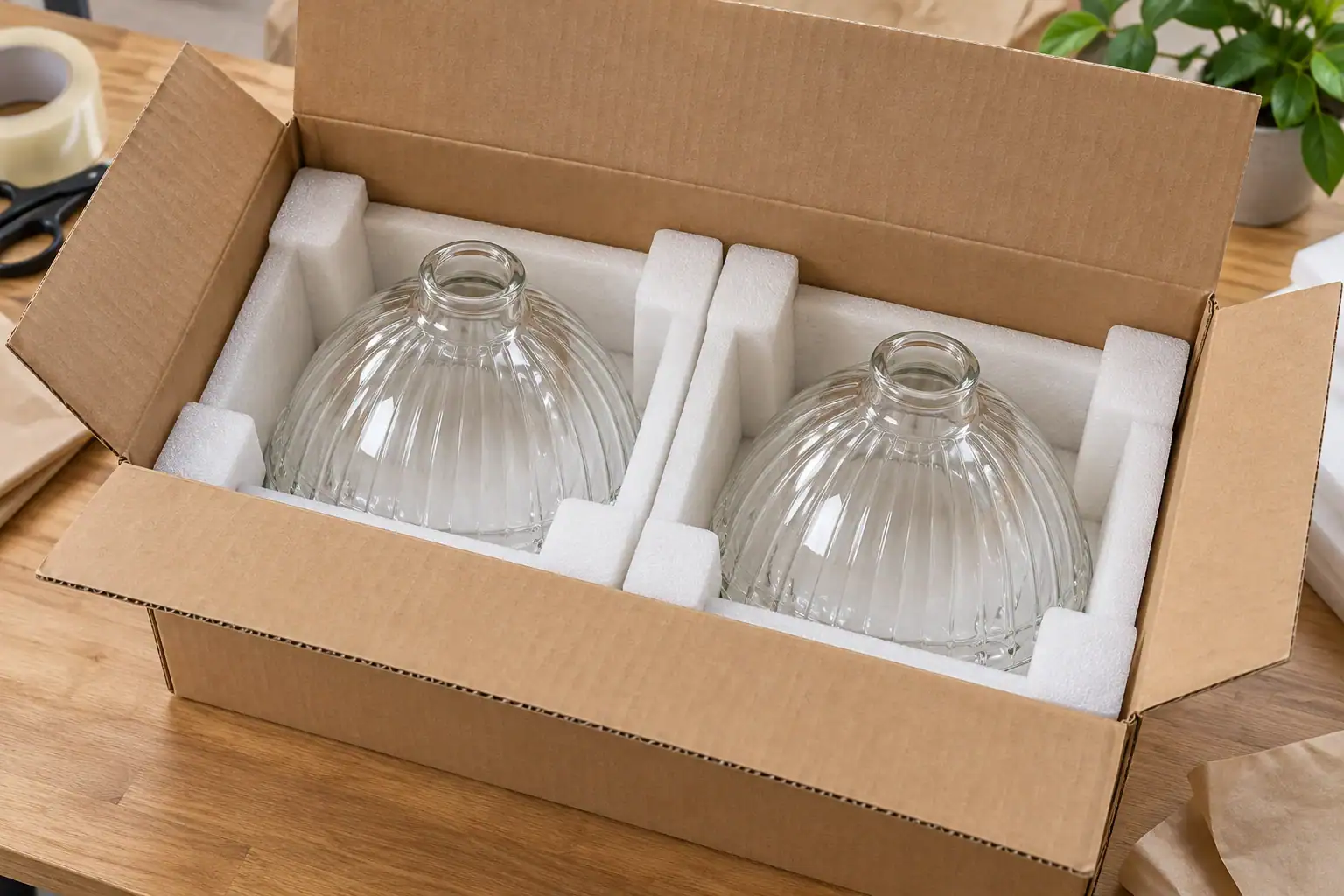

- Cantidad estimada, expectativas de pedido repetido, mercado de destino y requisitos de embalaje.
Si se especifica una norma como ISO 3585, indique la clase de vidrio requerida y proporcione el dibujo relevante y los criterios de verificación. La referencia estándar no reemplaza el acuerdo sobre el tono terminado, tolerancia o prueba de ensamblaje.
¿Cómo debe identificarse y verificarse la calidad del vidrio?
No se puede identificar de manera confiable el vidrio de borosilicato o de soda-lima solo por su apariencia. Solicite la declaración de grado y la documentación de soporte del fabricante. Para un pedido de producción, vincule esa información con la muestra aprobada y la revisión del dibujo, y acuerde cómo se controlarán las sustituciones.

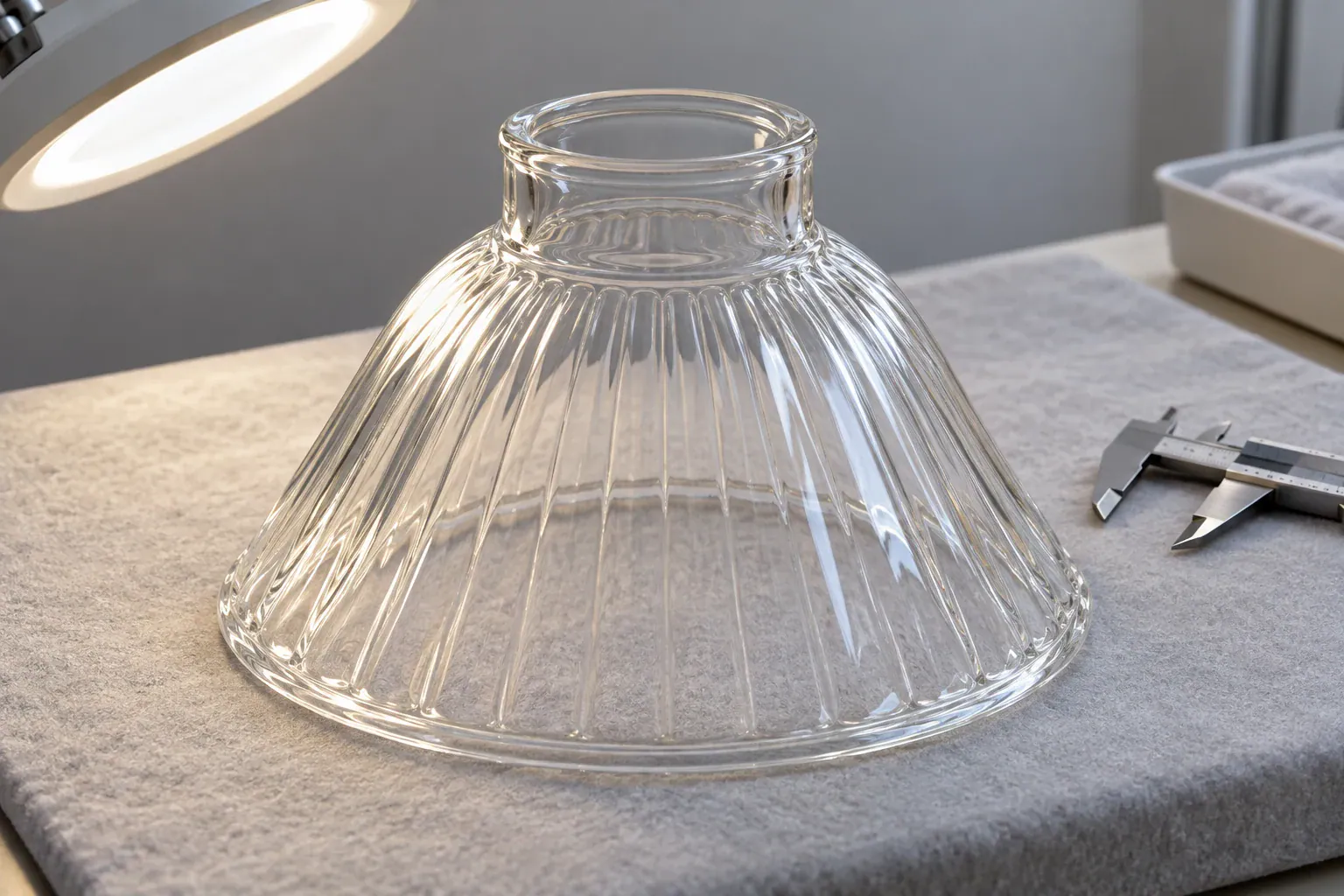

Las inspecciones de entrada y de muestras pueden cubrir dimensiones, peso, grosor, acabado de bordes, defectos visuales, ajuste en el anillo de acoplamiento y apariencia bajo la fuente especificada. Agregue pruebas térmicas o de impacto solo cuando la aplicación lo requiera, usando un método definido y una regla de aceptación. Un certificado de material es evidencia sobre el material que nombra; no es prueba de que el luminario completo haya pasado una prueba.

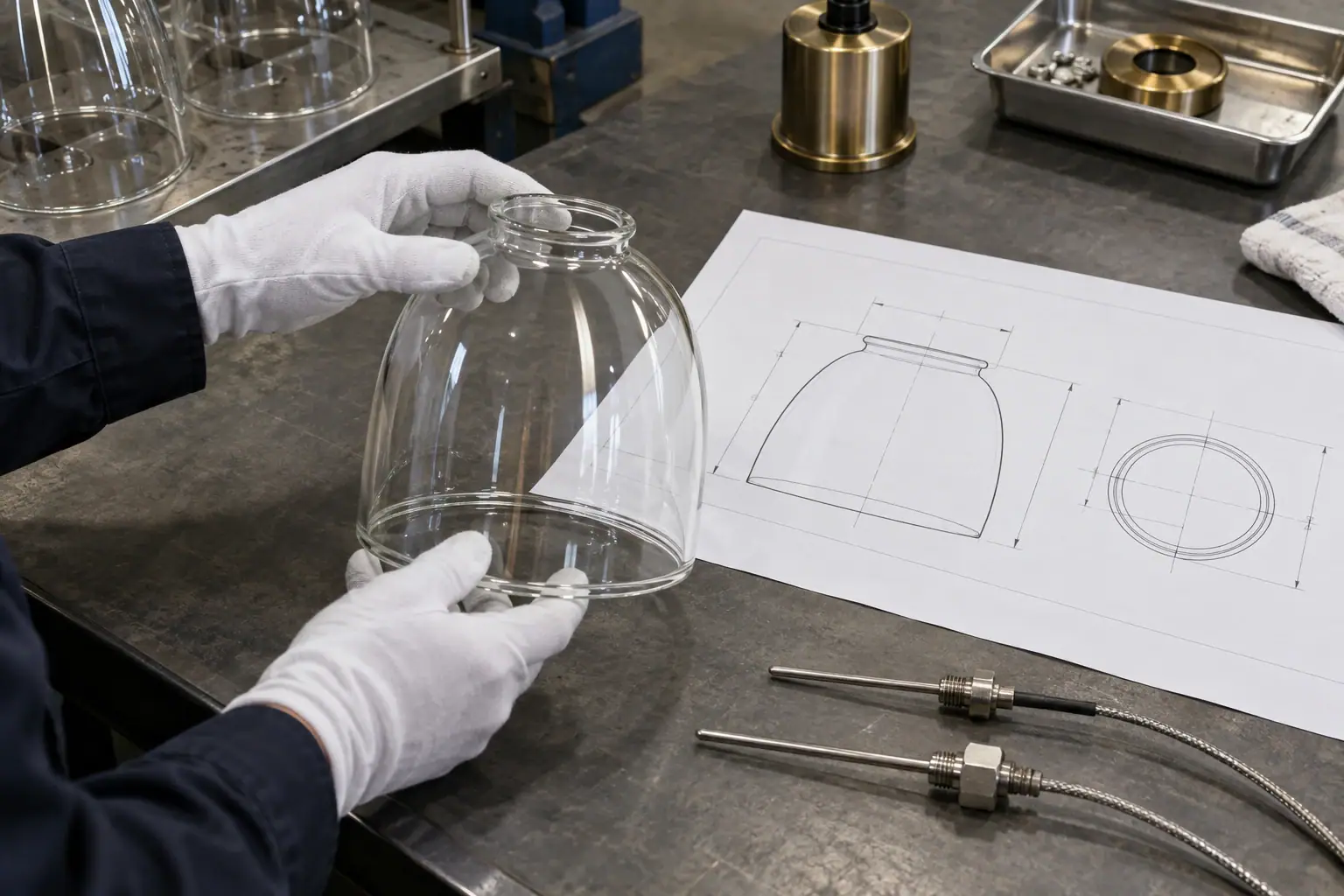

Solicite una revisión del dibujo y del material
Para una pantalla de lámpara de vidrio personalizada o de pedido repetido, envíe el dibujo o la muestra física con el grado de vidrio, condiciones del accesorio, dimensiones de montaje y cualquier requisito de ciclo térmico. La ruta de pantalla personalizada de JX Lampshade soporta la revisión del dibujo y la solicitud de cotización; el material solicitado, método de conformado, herramientas, cantidad mínima de pedido y tiempo de entrega necesitan confirmación específica del proyecto. No asuma que todos los grados o formas de vidrio están disponibles antes de la revisión técnica.
Utiliza la Página del fabricante de pantallas de lámpara de vidrio a medida para enviar el dibujo para revisión. Incluya la cantidad anual y el destino para que la cotización pueda abordar los detalles requeridos de muestra, producción y embalaje.
Preguntas del comprador sobre vidrio de borosilicato y soda-lima
¿Cuáles son las desventajas del vidrio de soda-lima?
En comparación con los dos grados específicos de SCHOTT citados aquí, AR-GLAS tiene un coeficiente de expansión térmica más alto que BOROFLOAT 33. Esto puede importar cuando la sombra experimenta un cambio de temperatura grande o desigual. No significa que todas las sombras de soda-lima sean inadecuadas; el grado y el diseño terminado aún deben cumplir con el caso de uso.
¿El vidrio de soda-lima es de alta calidad?
Puede ser adecuado para una pantalla de lámpara cuando el grado especificado, la calidad de conformado, el recocido, las dimensiones y el acabado cumplen con los requisitos del dibujo y las pruebas. “Alta calidad” no es una familia de materiales. Defina los criterios de inspección que sean importantes para el proyecto.
¿Cómo puedo saber si una pantalla de lámpara es de borosilicato o de soda-lima?
Solicite al fabricante la designación del vidrio y la documentación de soporte. La apariencia clara, el peso o una inspección visual simple no pueden confirmar de manera confiable la composición de una pantalla terminada.
¿Qué vidrio es mejor para iluminación exterior?
No hay una respuesta universal. Elija según el ciclo térmico definido, montaje, exposición a impactos, camino del agua, acabado y requisitos del luminario. El vidrio de borosilicato puede ser una opción cuando una menor expansión aborda un riesgo verificado de gradiente térmico; no hace que el accesorio sea resistente a las inclemencias del tiempo por sí solo.
¿El vidrio de borosilicato previene que una pantalla de lámpara se agriete?
Eso no lo garantiza ninguna familia de vidrio. La menor expansión puede ayudar en algunas condiciones de choque térmico, pero aún puede resultar daño por impacto, astillas en el borde, restricción, defectos, calentamiento desigual o montaje inadecuado. Valide el ensamblaje representativo de producción.
¿El límite de temperatura máxima de un proveedor de vidrio establece la potencia segura de la lámpara?
No. El límite de material en una hoja de datos del producto no establece el límite de funcionamiento seguro para una lámpara completa. La bombilla, la rosca, la geometría de la pantalla, el flujo de aire, el cableado, los recubrimientos y los requisitos aplicables del luminario también son importantes.
Especifique la calidad, luego valide el ensamblaje
Comparar grados nombrados y usar datos de expansión solo para el vidrio que describen. Pruebe la tonalidad en su montaje y condiciones de iluminación previstas. Registre el dibujo aprobado, la muestra, la designación del vidrio y los criterios de aceptación para que la producción pueda ser verificada según la misma especificación.
