Pour mesurer un abat-jour en verre de protection destiné à un luminaire industriel ou technique, prenez quatre dimensions à l’aide d’un pied à coulisse numérique : le diamètre intérieur de la bague de fixation ou du cerclage (détermine l’ajustement), le diamètre extérieur du globe ou du dôme, la hauteur de l’abat-jour, et — pour les ensembles classés IP — la profondeur de la face d’appui du col, qui détermine l’engagement du joint d’étanchéité et le maintien du classement IP.
Mesurer un abat-jour décoratif pour un luminaire domestique permet une certaine imprécision — si le globe est sous-dimensionné de 3 mm, il peut légèrement vibrer mais reste visuellement acceptable. Mesurer un abat-jour en verre de protection pour un luminaire industriel ou technique ne tolère pas cette marge. Un col de fixation sous-dimensionné sur un luminaire classé IP65 rompt l’étanchéité. Un dôme surdimensionné sur un luminaire suspendu à boîtier fixe empêche l’assemblage. Un décalage de profondeur du col sur une bague à joint laisse un espace qui permet à l’humidité, à la poussière et aux produits chimiques de pénétrer directement jusqu’à la douille.
Ce guide couvre la procédure complète de mesure des abat-jour en verre de protection utilisés dans les suspensions industrielles, les lampes de machines-outils, les luminaires de zones de process, et tout luminaire technique où la précision de l’ajustement influe sur la fonction, la sécurité ou le classement IP.
Qu’est-ce qu’un abat-jour en verre de protection ?
Un abat-jour en verre de protection est une enveloppe en verre pour une source lumineuse qui remplit une fonction de protection au-delà de la décoration : protéger la lampe contre les contacts physiques, contenir les fragments de verre en cas de casse, assurer l’étanchéité à l’humidité ou aux intempéries, ou créer une distribution photométrique spécifique pour l’éclairage de tâches ou de process.
Les abat-jour en verre de protection se présentent sous plusieurs configurations de luminaires :
- Suspensions industrielles à dôme — dôme en verre opale profond ou prismatique suspendu à une bague de fixation sur un câble ou un conduit, protégeant la lampe contre la poussière ambiante, l’humidité et les contacts physiques occasionnels dans les ateliers ou entrepôts
- Lampes de machines-outils — abat-jour en verre compact en forme de dôme ou de cylindre intégré dans des lampes de travail à bras flexible pour tours, fraiseuses ou applications d’inspection ; doit s’ajuster précisément dans le col en verre du bras du luminaire
- Manchons de protection pour tubes — manchons cylindriques en verre borosilicaté autour des tubes fluorescents ou LED dans les installations agroalimentaires ou pharmaceutiques ; protègent le tube contre la casse et contiennent les fragments de verre
- Globe de protection antidéflagrant — globes en verre renforcé à parois épaisses, conçus pour résister à un impact supérieur à 5J dans le cadre d’un luminaire certifié antidéflagrant
- Couvercles de zones de process — dômes ou cylindres en verre protégeant les lampes contre les vapeurs chimiques, l’humidité élevée et les projections dans les zones de process industriel
Les exigences de mesure diffèrent selon chaque type. Ce guide couvre l’ensemble des cas.
Les quatre mesures critiques pour les abat-jour en verre de protection
Mesure 1 : Diamètre intérieur de la bague de fixation ou de la galerie
C’est la mesure qui contrôle l’ajustement — la seule dimension qui détermine si l’abat-jour en verre de protection s’insère physiquement dans le luminaire.
Pour un montage de type bague de fixation (le col en verre glisse dans une bague de maintien avec des vis de serrage) : mesurez le diamètre intérieur de l’ouverture du col de l’abat-jour en verre. Tailles standard de bague de fixation :
– 57 mm (2¼ pouces) — petites lampes de travail
– 83 mm (3¼ pouces) — suspensions industrielles moyennes
– 102 mm (4 pouces) — grandes suspensions standard
– 152 mm (6 pouces) — abat-jour dôme industriel lourd
Pour un montage de type bague de galerie (rebord en verre maintenu à l’intérieur d’une bague métallique à rebord) : mesurez le diamètre extérieur du rebord de l’abat-jour en verre — la partie qui s’insère dans la bague de galerie. Le diamètre intérieur de la bague de galerie doit correspondre au diamètre extérieur du rebord en verre.
Utilisez un pied à coulisse numérique pour les deux mesures. Pour les applications IP65, le diamètre intérieur de la bague de fixation (type bague) ou le diamètre extérieur du rebord (type galerie) doit correspondre au luminaire à ±0,2 mm près afin de maintenir la géométrie du joint d’étanchéité.
Distinction essentielle : Pour les abat-jour de type bague de fixation, la mesure se fait à l’intérieur de l’ouverture du col en verre (diamètre intérieur de la bague). Pour les abat-jour de type bague de galerie, la mesure se fait à l’extérieur du rebord en verre (diamètre extérieur du rebord). Confondre ces mesures entraîne une spécification de commande incorrecte.
Mesure 2 : Diamètre extérieur du globe ou du dôme
Le diamètre extérieur maximal du corps de l’abat-jour en verre — mesuré au point le plus large, et non au niveau du col.
Pour les enveloppes de luminaires fermées (où le dôme s’insère dans une coque), cette mesure détermine le dégagement. Un dôme trop large de 5 mm ne s’insérera pas dans la coque ; un dôme trop étroit de 10 mm bougera.
Pour les luminaires à structure ouverte (où le dôme pend librement depuis la bague de galerie), le diamètre influence la proportion visuelle et le schéma de distribution photométrique — un dôme plus large diffuse la lumière sur une plus grande surface.
Mesurez à travers l’extérieur du verre au point de largeur maximale. Pour les globes sphériques, cela se situe à l’équateur. Pour les profils de dôme tronqué (dômes à fond plat courants sur certains couvercles antidéflagrants), mesurez à la section horizontale la plus large.
Mesure 3 : Hauteur de l’abat-jour
Mesuré depuis la surface d’appui du col ou du rebord (le point de contact avec la bague de maintien ou la bague de galerie) jusqu’au point le plus bas de l’abat-jour.
Pour les luminaires fermés, il s'agit d'une dimension de dégagement — l'abat-jour doit s'insérer dans la hauteur interne du luminaire sans toucher la douille de la lampe.
Pour les suspensions à cadre ouvert, la hauteur influence la profondeur du cône lumineux effectif sous la suspension. Un dôme plus profond produit un faisceau plus directionnel et plus intense ; un dôme moins profond diffuse la lumière plus largement.
Mesure 4 : Profondeur de la face d’appui du col ou de la bride
Cette mesure est spécifique aux applications de verre de protection à indice IP et est fréquemment négligée par les acheteurs habitués à mesurer des abat-jour décoratifs.
Le profondeur de la face d’appui du col est la longueur de la section du col en verre qui s’insère dans ou touche l’anneau de maintien — la profondeur d’engagement entre le verre et le système de fixation métallique. Cette dimension détermine la quantité de matériau de joint comprimée entre la face du col en verre et le siège de l’anneau métallique.
Pour les applications IP54, une profondeur de face d’appui de 6 à 8 mm est généralement suffisante. Pour IP65, 10 à 12 mm sont nécessaires pour garantir une compression adéquate du joint sur toute la circonférence de contact. Un verre de protection avec une profondeur de face d’appui de col de seulement 4 mm installé dans un luminaire IP65 crée un engagement de joint incomplet, ce qui est la cause la plus fréquente d’échec de l’indice IP65 dans les luminaires assemblés.
Mesurez la profondeur de la face d’appui du col avec un pied à coulisse numérique : la profondeur depuis la face extérieure de la bride du col (ou le sommet de l’ouverture du col) jusqu’à l’extrémité de la surface d’appui.
Outils de mesure et exigences de précision
Pied à coulisse numérique : Indispensable pour les quatre mesures. Une précision de ±0,02 mm est standard pour les pieds à coulisse numériques bon marché — largement suffisante pour la mesure des abat-jour en verre. L’avantage principal par rapport aux mètres rubans souples et aux règles en acier est que le pied à coulisse mesure les diamètres intérieurs, extérieurs et les profondeurs sans l’erreur de corde introduite par les courbes.
Jauge de profondeur (type micromètre) : Pour la mesure de la profondeur de la face d’appui du col, une jauge de profondeur fournit une lecture plus fiable qu’une mesure improvisée au pied à coulisse. Cela est important pour les applications IP65 où la tolérance sur la profondeur de la face d’appui est de ±0,5 mm.
Règle en acier : Adéquate pour les mesures du diamètre extérieur du globe et de la hauteur du dôme lorsque la précision de ±0,5 mm est suffisante.
Selon Normes NEMA pour les tolérances du matériel d’éclairage extérieur, les tolérances de diamètre de col pour les luminaires extérieurs IP54 sont de ±0,5 mm ; pour les luminaires IP65, la tolérance requise est de ±0,2 mm. Ces normes de tolérance s’appliquent à la fois à l’anneau de maintien du luminaire et au col de l’abat-jour en verre.
Procédure de mesure étape par étape pour les abat-jour en verre de suspension industrielle
Un jeu de mesures complet pour un abat-jour en verre de protection pour une suspension industrielle :
Outils requis : Pieds à coulisse numériques (capacité de 150 mm), jauge de profondeur, règle en acier, bloc-notes.
Étape 1 : Identifier le type de montage
Examinez l’anneau de support sur le luminaire : accepte-t-il un col en verre (type douille) ou une bride en verre (type anneau galerie) ? Cela détermine quelle mesure de l’abat-jour est la dimension de contrôle de la douille.
Étape 2 : Mesurer la douille ou l’anneau galerie sur le luminaire
Pour le type douille : mesurez le diamètre intérieur de l’anneau de support du luminaire à l’aide de pieds à coulisse numériques. Cela correspond au diamètre intérieur requis de la douille de l’abat-jour en verre.
Pour le type anneau galerie : mesurez le diamètre intérieur de l’anneau galerie à la surface d’appui du verre. Cela correspond au diamètre extérieur requis de la bride de l’abat-jour en verre.
Étape 3 : Mesurer l’abat-jour existant (si disponible)
– Diamètre intérieur de la douille (type douille) ou diamètre extérieur de la bride (type galerie) — la dimension de contrôle
– Diamètre extérieur maximal du globe ou du dôme
– Hauteur de l’abat-jour (du siège du col au point le plus bas)
– Profondeur de la face d’appui du col (uniquement pour les luminaires IP)
Étape 4 : Enregistrer et vérifier
Comparez la mesure de l’anneau du luminaire (Étape 2) avec la mesure de la douille de l’abat-jour (Étape 3). Elles doivent correspondre à ±0,2 mm pour IP65, ±0,5 mm pour IP54. Toute différence au-delà de ces tolérances nécessite une vérification — l’abat-jour d’origine n’était peut-être pas le bon remplacement, ou l’anneau de support du luminaire peut être usé.
Étape 5 : Documenter pour la commande
Enregistrez les quatre mesures avec unités (mm de préférence pour les spécifications techniques). Incluez le type de verre et l’exigence de classement IP dans la spécification de commande — “douille de 100 mm, borosilicate opale, géométrie de col IP65” est une spécification sans ambiguïté.

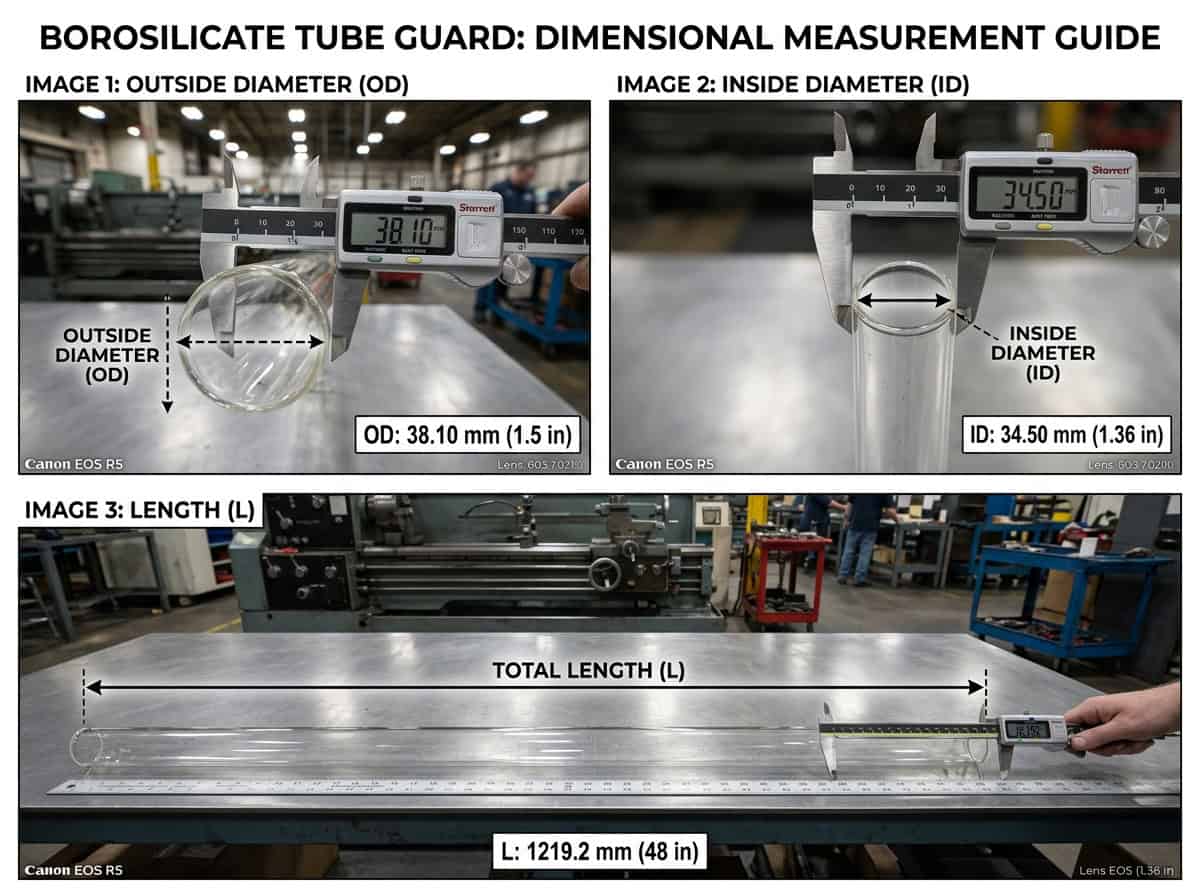

Mesure des protections tubulaires pour lampes linéaires
Les protections tubulaires en verre borosilicate pour lampes fluorescentes ou LED nécessitent des mesures différentes des abat-jours de type dôme.
Mesures des protections tubulaires :
1. Diamètre intérieur — doit dépasser le diamètre extérieur du tube de la lampe avec un jeu annulaire de 2–3 mm pour l’expansion thermique
2. Diamètre extérieur — détermine le dégagement dans le boîtier du luminaire
3. Longueur — doit couvrir toute la longueur active de la lampe plus un débord de 10–20 mm à chaque extrémité
4. Compatibilité des embouts — les protections de tube utilisent des embouts à insertion ou à ajustement par compression ; spécifiez le type d’embout et le diamètre intérieur de la protection de tube que l’embout doit sceller
Une lampe T8 standard (26 mm de diamètre extérieur) nécessite une protection de tube d’un diamètre intérieur d’au moins 29 mm — généralement 30–32 mm sont spécifiés pour une installation fiable. Les lampes T5 (16 mm de diamètre extérieur) nécessitent des protections de tube de 18–20 mm de diamètre intérieur.
Selon ASTM C1048 pour le verre traité thermiquement, les protections de tube en borosilicate pour les applications alimentaires et pharmaceutiques doivent être spécifiées comme renforcées thermiquement ou entièrement trempées, avec la classification du traitement thermique sur le certificat de matériau. Les protections de tube en borosilicate trempé offrent à la fois la résistance thermique du borosilicate et le mode de fragmentation sécurisé du verre trempé — la combinaison appropriée pour les environnements de transformation alimentaire où la fragmentation du verre est un critère d’audit de sécurité.
Erreurs courantes de mesure pour les abat-jours en verre de protection
Erreur 1 : Mesurer le diamètre extérieur de la bride comme le diamètre intérieur de l’adaptateur
Pour les abat-jours à anneau de galerie, le diamètre extérieur de la bride contrôle l’ajustement (et non le diamètre intérieur de l’ouverture de l’abat-jour). Mesurer l’ouverture donne un chiffre 8–14 mm plus petit que la dimension de contrôle correcte, ce qui entraîne la commande d’un abat-jour sous-dimensionné pour l’anneau de galerie.
Erreur 2 : Ignorer la profondeur de la face d’appui du col pour les applications avec indice IP
Un abat-jour avec un diamètre d’adaptateur adéquat mais une profondeur de face d’appui du col insuffisante ne maintiendra pas le joint du joint IP65 même s’il semble s’adapter correctement. Cette erreur est invisible lors de l’installation mais entraîne des défaillances d’étanchéité à l’humidité lors de la première saison humide.
Erreur 3 : Utiliser le diamètre extérieur du dôme comme taille d’adaptateur
Ce sont des mesures indépendantes. Un abat-jour globe de 14 pouces de diamètre peut avoir un adaptateur de 4 pouces, 6 pouces ou 8 pouces selon la conception du luminaire. Ne jamais déduire la taille de l’adaptateur à partir de la taille du globe.
Erreur 4 : Négliger la hauteur pour les luminaires fermés
Dans les éclairages de machines-outils et les luminaires à boîtier fixe, l’abat-jour doit s’adapter à l’intérieur du boîtier du luminaire avec un dégagement suffisant pour la douille de la lampe. Un abat-jour 5 mm trop haut empêche la fermeture du boîtier. Toujours mesurer la hauteur interne du luminaire avant de commander pour des applications d’abat-jour de protection fermé.
Erreur 5 : Mesure prise après retrait du joint
Le joint entre le col en verre et l’anneau de maintien se comprime lors de l’installation. Mesurer l’abat-jour lorsqu’il est posé librement dans l’anneau de maintien sans le joint peut suggérer un diamètre d’adaptateur légèrement différent de la vraie dimension non chargée. Retirez complètement l’abat-jour et mesurez-le en position libre.
Tableau de mesure des abat-jours en verre de protection par type de luminaire
| Type de luminaire | Mesure de contrôle | Secondaire | Hauteur | Profondeur d’assise |
|---|---|---|---|---|
| Suspension dôme industriel (douille) | Diamètre intérieur de la douille | Diamètre extérieur du dôme | Hauteur d'ombre | IP54 : 6–8 mm |
| Suspension dôme industriel (bague de fixation) | Diamètre extérieur de la bride | Diamètre extérieur du dôme | Hauteur d'ombre | IP65 : 10–12 mm |
| Lampe pour machine-outil | Diamètre intérieur du collier | Diamètre extérieur du globe | Hauteur d'ombre | Selon spécification |
| Protection de tube T8 | Diamètre intérieur (30–32 mm) | Diamètre extérieur | Longueur totale de la lampe +20 mm | N/A |
| Globe antidéflagrant | Diamètre extérieur de la bride | Diamètre extérieur du globe | Hauteur d'ombre | Selon spécification du fabricant |
Questions fréquemment posées
Comment mesurer un abat-jour en verre de protection pour le remplacer ?
Prenez quatre mesures à l’aide d’un pied à coulisse numérique : (1) diamètre intérieur du col ou diamètre extérieur de la bride — la dimension de contrôle de l’ajustement ; (2) diamètre extérieur maximal du globe ; (3) hauteur de l’abat-jour depuis l’assise du col jusqu’au point le plus bas ; (4) profondeur de la face d’assise du col pour les ensembles certifiés IP. Comparez les mesures aux dimensions de la bague porte-abat-jour. Pour les applications IP65, le diamètre du col doit correspondre à ±0,2 mm.
Quelle est la différence entre un montage à col et un montage à bague galerie pour les abat-jour en verre de protection ?
Le montage à col utilise un col en verre cylindrique qui glisse à l’intérieur d’une bague porteuse et est serré avec des vis de pression — la dimension de contrôle est le diamètre intérieur du col en verre. Le montage à bague galerie capture une bride en verre entre une bague métallique à deux pièces — la dimension de contrôle est le diamètre extérieur de la bride en verre. Les deux types de montage ne sont pas interchangeables, quel que soit le diamètre nominal.
Comment trouver la taille du col pour un abat-jour en verre de protection ?
Mesurez le diamètre intérieur de la bague porte-abat-jour à l’aide d’un pied à coulisse numérique — cela donne la taille du col que votre abat-jour de remplacement doit respecter. Les tailles de col industrielles standard sont 2¼, 3¼, 4, 6 et 8 pouces. Si votre mesure se situe entre deux tailles standard, le luminaire utilise un col propriétaire — contactez le fabricant du luminaire pour obtenir l’abat-jour de remplacement approprié.
Pourquoi la profondeur de la face d’assise du col est-elle importante pour les abat-jour en verre de protection certifiés IP ?
La profondeur de la face d’assise du col détermine la quantité de matériau du joint comprimée entre le verre et la bague métallique lors de l’installation. Une profondeur insuffisante signifie que le joint n’est que partiellement comprimé, laissant un espace effectif dans l’étanchéité qui réduit le degré de protection IP du luminaire. Les ensembles IP65 nécessitent une profondeur de face d’assise de 10 à 12 mm pour assurer une compression adéquate du joint sur toute la circonférence de contact.
Puis-je utiliser n’importe quel abat-jour en verre comme abat-jour de protection dans un atelier ?
Non. Les abat-jour en verre de protection pour les environnements industriels doivent être spécifiés en verre borosilicaté ou trempé pour la résistance aux chocs thermiques, dimensionnés précisément au système de montage du luminaire pour maintenir le degré de protection IP, et certifiés au niveau IP approprié pour l’environnement (IP54 minimum pour un usage général en atelier). Les abat-jour décoratifs en verre sodocalcique ne conviennent pas comme remplacements pour les abat-jour de protection industriels.
Comment mesurer un tube de protection de remplacement pour lampes linéaires ?
Mesurez quatre dimensions : diamètre intérieur (doit dépasser le diamètre extérieur du tube de la lampe d’au moins 3 mm), diamètre extérieur (pour le dégagement dans le logement), longueur active (d’un porte-lampe à l’autre, plus 20 mm), et type d’embout (à emboîter ou à compression — vérifiez que le diamètre intérieur de l’embout correspond au diamètre extérieur du tube de protection). Les tubes de protection T8 standard ont un diamètre intérieur de 30 à 32 mm ; les T5 standard de 18 à 20 mm.
Quelle tolérance est requise pour les mesures des abat-jour en verre de protection ?
Pour les applications IP54, la tolérance sur le diamètre du col est de ±0,5 mm. Pour IP65, la tolérance sur le diamètre du col est de ±0,2 mm et la tolérance sur la profondeur de la face d’assise du col est de ±0,5 mm. Pour les ensembles certifiés antidéflagrants, le verre doit être commandé selon les dimensions du plan du fabricant — les mesures indépendantes et le verre acheté dans le commerce ne sont pas des remplacements acceptables pour les composants certifiés.
Conclusion
Mesurer un abat-jour en verre de protection Pour un luminaire industriel ou technique, il faut quatre dimensions — diamètre du col ou de la bride, diamètre du globe, hauteur et profondeur de la face d’assise du col — prises avec un pied à coulisse numérique plutôt qu’estimées à partir de l’apparence de l’ancien abat-jour. La profondeur de la face d’assise du col est la dimension la plus souvent oubliée lors des achats de remplacement, et c’est celle qui détermine si le degré de protection IP du luminaire assemblé est maintenu.
Les exigences de tolérance évoluent avec le degré de protection IP : IP54 tolère ±0,5 mm sur le diamètre du col ; IP65 exige ±0,2 mm. Pour les applications antidéflagrantes, les dimensions des abat-jour en verre sont définies par la certification du fabricant du luminaire et ne peuvent pas être spécifiées indépendamment.
Pour la fabrication d’abat-jour en verre de protection en borosilicate et en verre trempé avec documentation dimensionnelle pour les applications industrielles IP54 et IP65, notre gamme d’abat-jour en verre sur jxlampshade.com fournit les spécifications techniques et les certificats de matériaux requis pour les projets professionnels de remplacement d’éclairage industriel.
