Leitfaden zur Lampenschirm-Befestigung + interaktiver Prüfer
Kompatibilitätsprüfer für Lampenschirm-Befestigungen & Befestigungsarten
Ermitteln Sie, ob ein Glaslampenschirm einen UNO-, Spinnen-, Clip-on- oder Halslosen-Befestiger, verwendet, vergleichen Sie die entscheidenden Öffnungsmaße und prüfen Sie einen Ersatzschirm vor der Bestellung.
Für eine zuverlässige Übereinstimmung bestätigen Sie zuerst das Montagesystem und messen dann den Glasrand oder Befestigungsring. Stil und Außendurchmesser des Schirms allein bestimmen nicht die Kompatibilität.
SCHRITT 1
Identifizieren Sie das Montagesystem
Suchen Sie nach einem Gewindering, Bügel und Zierknopf, Lampenclip oder einer mit Schrauben befestigten Galerie.
SCHRITT 2
Messen Sie die entscheidende Öffnung
Messen Sie den Glasrand oder Befestigungsring und den Halter der Leuchte in derselben Einheit.
SCHRITT 3
Bestätigen Sie die Hardware und den Abstand
Überprüfen Sie Schrauben, Ringe, Bügelhöhe, Lampenabstand und die Belastung des Glaslampenschirms.
Interaktives Befestigungswerkzeug
Kompatibilitätsprüfer für Lampenschirm-Befestigungen
Verwenden Sie diesen Prüfer vor der Bestellung eines Ersatzglaslampenschirms. Er vergleicht das Montagesystem, den Befestigungsdurchmesser und die Haltehardware und liefert dann ein praktisches Kompatibilitätsergebnis sowie eine Spezifikationszeile, die Sie zur Überprüfung senden können.
- Ob Schirm und Leuchte das gleiche Montagesystem verwenden.
- Ob Ring-, Hals- oder Halterdurchmesser ausreichend ähnlich für eine direkte Montage ist.
- Ob vor der Produktion ein Adapter, Reduzierring oder individueller Halter geprüft werden sollte.

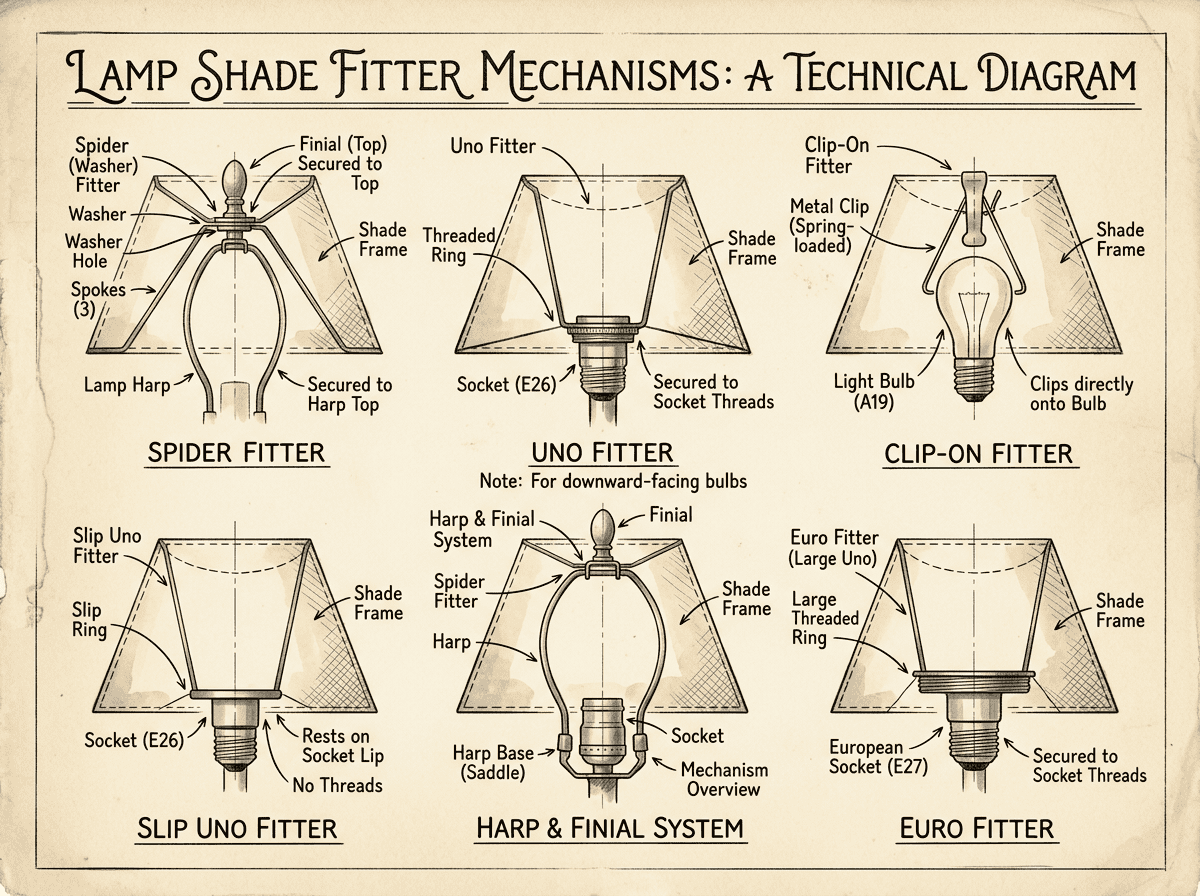

Die vier wichtigsten Montagesysteme
Arten von Glaslampenschirm-Befestigungen erklärt
Der Fassungshalter ist die mechanische Schnittstelle zwischen Schirm und Leuchte. Zwei Schirme können identisch aussehen, aber unterschiedliche Befestigungen benötigen. Bestimmen Sie daher den Fassungstyp, bevor Sie Form, Farbe oder Außendurchmesser vergleichen.
UNO-Lampenschirmhalter · Gewindering
UNO-Fassung
Ein UNO-Fassungshalter sitzt um die Lampenfassung und wird mit einem Gewindering fixiert. Er ist häufig bei Tischlampen, Wandleuchten und einigen Pendelleuchten zu finden.
Prüfen: Fassungsringsystem, Öffnungsdurchmesser, Gewindespiel und Schirmgewicht.
Spider-Lampenschirmhalter · Harfe und Zierschraube
Spider-Fassung
Ein Spider-Fassungshalter hat Tragarme, die an einer zentralen Unterlegscheibe zusammentreffen. Der Schirm sitzt auf einer Harfe und wird oberhalb des Leuchtmittels mit einer Zierschraube gehalten.
Prüfen: Harfenhöhe, Unterlegscheibenöffnung, Zierschraubengewinde und Abstand zwischen Leuchtmittel und Schirm.
Clip-on-Lampenschirmhalter · direkt auf dem Leuchtmittel
Clip-On-Fassung
Ein Clip-on-Fassungshalter greift direkt um das Leuchtmittel. Er wird normalerweise bei kleineren, leichteren Schirmen an Kronleuchtern, Wandleuchten und Akzentlampen verwendet.
Prüfen: Leuchtmittelform, Clipgröße, Hitzefreiraum und ob der Schirm leicht genug für die Halterung ist.
Neckless-Glasschirmhalter · Galerie oder Halter
Nackenlose Fassung
Ein Neckless-Glasschirm hat eine glatte Öffnung oder einen kurzen Fassungslippenrand, der mit Madenschrauben oder einem Haltering gehalten wird. Er ist häufig bei Pendelleuchten, Deckenleuchten und Wandleuchten zu finden.
Prüfen: Außendurchmesser des Glashalses, Innendurchmesser des Halters, Lippenprofil und Schraubkontakt.
Größen der Lampenschirm-Fassungsringe
Gängige Größen für Glasschirm-Fassungsadapter
Übliche Nennmaße sind 1-5/8, 2-1/4, 3-1/4 und 4 Zoll, aber das Etikett allein reicht nicht aus. Hersteller und Händler können die Glasöffnung, den Außendurchmesser des Halses, die Halteröffnung oder den Haltering beschreiben. Messen Sie den tatsächlichen Schirm und die Leuchte an derselben Stelle, bevor Sie ein Nennmaß als kompatibel betrachten.
1-5/8 Zoll
41 mm Nennmaß
Zu sehen bei einigen kleineren Glasöffnungen und Fassungsringsystemen. Prüfen Sie, ob das Katalogmaß die Glasöffnung, den Halter oder den Ring beschreibt.
2-1/4 Zoll
57 mm Nennmaß
Eine gängige Größe für Glas-Schirmhalter bei Pendelleuchten, Spiegelleuchten und kleinen Leuchtenhaltern. Messen Sie den Außendurchmesser des Glashalses.
3-1/4 Zoll
83 mm Nennmaß
Häufig bei Ersatzglasschirmen für Deckenventilatoren, Wandleuchten und Mehrfachleuchten mit Schraubgalerien.
4 Zoll
102 mm Nennmaß
Verwendet bei größeren globusförmigen Gläsern ohne Hals und Leuchtenhaltern. Prüfen Sie die Auflagekante und die Schraubenposition sowie den Durchmesser.
Messregel
Bei einem mit Schrauben gehaltenen Glasschirm messen Sie den Außendurchmesser des Glashalses und das Innendurchmesser des aufnehmenden Halters. Fotografieren Sie außerdem die Auflagekante und die Befestigungsteile. Messen Sie nicht nur den breitesten Teil des Schirms.
Wie man einen Lampenschirmhalter identifiziert
Messen Sie den Schirm und die Fassung in fünf Schritten
- Entfernen Sie den Schirm sicher. Schalten Sie den Strom aus, lassen Sie die Glühbirne abkühlen und stützen Sie das Glas, während Sie die Befestigung lösen.
- Fotografieren Sie die Befestigung des Lampensockels. Fotografieren Sie den Sockelring, den Bügel, die Lampenklammer oder die verschraubte Galerie.
- Messen Sie den Schirmhalter. Notieren Sie den Glashals, die Halteröffnung oder die Unterlegscheibenöffnung am Befestigungspunkt.
- Messen Sie den Fassungs-Halter. Verwenden Sie dieselbe Einheit und notieren Sie Schrauben, Ringe, Dichtungen, Endstückgewinde und Bügelhöhe.
- Senden Sie eine vollständige Passform-Spezifikation. Geben Sie Haltertyp, beide Durchmesser, Gesamtabmessungen des Schirms, Gewichtsschätzung und drei klare Fotos an.
Vermeiden Sie Rücksendungen von Ersatzschirmen
Warum Lampenschirmhalter nicht passen
Kompatibilität erfordert das gleiche Befestigungskonzept, eine korrekt abgestimmte Abmessung und geeignetes Zubehör. Das Erzwingen einer Beinahe-Passung kann den Glasrand absplittern, einen instabilen Schirm verursachen oder den Abstand zur Glühbirne verringern.
Verschiedene Befestigungssysteme
Ein UNO-Schirm wird nicht direkt an einer Bügel-und-Endstück-Fassung befestigt, und ein Spinnenschirm wird nicht sockelringkompatibel, nur weil die Durchmesser ähnlich aussehen.
Durchmesserabweichung
Ein kleiner Unterschied kann verhindern, dass das Glas sitzt, oder Punktbelastung durch Madenschrauben verursachen. Große Unterschiede erfordern einen passenden Reduzierer, Adapter oder Sonderhalter.
Falsche Hardware
Fehlende Sicherungsringe, Dichtungen, Zierknöpfe oder Madenschrauben können einen nominell passenden Schirm unsicher oder instabil machen.
Freiraum- und Lastprobleme
Glühbirne, Fassung und Glas benötigen ausreichend Freiraum. Eine Halterung, die für einen leichten Stoffschirm geeignet ist, kann für schweres Glas ungeeignet sein.
Kann ein Adapter das Missverhältnis lösen?
Manchmal. Ein speziell gefertigter Sicherungsring, Reduzierstück oder Harp-Umrüster kann funktionieren, aber der Adapter muss zur tatsächlichen Fassung, Halterung, Glaslippe und Last passen. Behandeln Sie eine Umrüstung als Hardware-Prüfung, nicht als reine Durchmesser-Abkürzung.
Für Austauschprogramme und OEM-Projekte
Was für eine individuelle Glas-Schirm-Fitter-Prüfung zu senden ist
Für Händler, Lichtmarken, Hotelprojekte und Austauschprogramme senden Sie genügend Informationen, um sowohl das Glas als auch die Montagehardware zu prüfen:
- Leuchtenart und vorgesehene Anwendung
- Fitter-Typ und nominelle Größe
- Millimetermaße der Glasöffnung, des Halses und der Auflagelippe
- Details zu Halterung, Fassungsring, Harfe, Zierknopf oder Madenschraube
- Gesamthöhe des Schirms, Breite und ungefähres Glasgewicht
- Fotos des vorhandenen Schirms, der Leuchtenhalterung und eines Messreferenzobjekts
- Benötigte Menge, Oberfläche, Verpackung und Projektzeitplan
Das Ergebnis des Online-Prüfers ist ein Screening-Schritt. Die endgültige Produktionsfähigkeit sollte anhand von Zeichnungen, Mustern oder maßstabsgerechten Fotos bestätigt werden.
FAQ Lampenschirmhalter
Häufig gestellte Fragen
Wie erkenne ich einen UNO- gegenüber einem Spinnen-Lampenschirmhalter?
Ein UNO-Halter wird am Sockel durch einen Gewindering gehalten. Ein Spinnen-Halter hat Arme, die an einer zentralen Unterlegscheibe zusammentreffen und normalerweise auf einem Bügel ruhen, der mit einer Zierschraube befestigt wird. Fotografieren Sie die Lampe ohne Schirm, wenn die Befestigung unklar ist.
Welche Größe des Lampenschirmhalters benötige ich?
Messen Sie den tatsächlichen Befestigungspunkt, nicht die breiteste Stelle des Schirms. Bei Glas, das von einer Galerie gehalten wird, messen Sie den äußeren Glasansatz und den inneren Halter. Gängige Nennmaße sind 1-5/8, 2-1/4, 3-1/4 und 4 Zoll, aber die Bezeichnungen können sich auf unterschiedliche Teile der Baugruppe beziehen.
Kann ich einen 2-1/4 Zoll Glasschirm in einem 2-1/4 Zoll Halter verwenden?
Es ist ein wahrscheinlicher Kandidat, aber kein automatischer Sitz. Überprüfen Sie, wo beide Maße genommen wurden, und kontrollieren Sie dann das Glasrandprofil, die Haltertiefe, die Schraubenposition, Dichtungen und den Abstand um Glühbirne und Fassung.
Kann ein Lampenschirmhalter-Adapter einen Typ in einen anderen umwandeln?
Einige Umrüstungen sind mit einem passend ausgewählten Gewindering, Reduzierstück, Bügel oder Spezialadapter möglich. Die Hardware muss für die jeweilige Leuchte und den Glasschirm geprüft werden; ein passender Durchmesser macht zwei Befestigungssysteme nicht gleichwertig.
Was sollte ich senden, wenn ich einen Ersatz-Glasschirm anfrage?
Senden Sie drei klare Fotos, Haltertyp, Öffnungs- und Haltermaße in Millimetern, Gesamtschirmgröße, Verwendungszweck, Stückzahl und alle Details zur Befestigung. Ein physisches Muster oder eine Zeichnung ist bei einem nicht standardmäßigen Halter am besten.
Ist der Kompatibilitäts-Check eine endgültige Sicherheitsfreigabe?
Nein. Er prüft das Befestigungssystem, den Durchmesser und die Hardware. Die endgültige Montage muss auch Glasstärke, Belastung, Schraubendruck, Hitzefreiheit, elektrische Anforderungen und lokale Leuchtennormen berücksichtigen.
