قم بقياس ثلاثة أبعاد: قطر التركيب (الفتحة الداخلية)، وارتفاع الكرة (من قاعدة حافة التركيب إلى الحافة السفلية)، والحد الأقصى للعرض. يجب أن يتطابق قطر التركيب تمامًا مع حجم حلقة حامل المصباح الخاص بك.
لقد وجدت المصباح في بيع مقتنيات. قاعدة نحاسية صلبة، طبقة خارجية أصلية، واضحة من العصر الفيكتوري. ظل الزجاج المقطوع مفقود، أو متصدع عبر لوحين. تطلب بديلاً \.
لماذا قطر التركيب هو القياس الوحيد الذي يجب أن يكون دقيقًا
القياس الوحيد الذي يحدد ما إذا كان ظل مصباح الزجاج المقطوع سيتناسب فعليًا مع مصباحك هو القطر الداخلي للتركيب. إذا أخطأت في هذا بمقدار 1/8 بوصة، فلن يتم تثبيت الظل على حلقة الحامل أو سيهتز بشكل فضفاض. يؤثر الارتفاع والعرض على التناسب؛ قطر التركيب هو البوابة الصعبة.
شفة التركيب: القطر الداخلي مقابل القطر الخارجي
كل ظل مصباح زجاجي مقطوع له حافة مطحونة أو مصقولة بالنار عند فتحته العلوية تسمى شفة التركيب. تحتوي شفة التركيب على قطر داخلي (الفتحة) وقطر خارجي يشمل جدار الزجاج. القياس المهم للملاءمة هو القطر الداخلي, القطر الداخلي للتركيب“
، وهو الرقم الذي يستخدمه الموردون عندما يقولون إن الظل هو \.
معظم الأشخاص الذين يقيسون ظل مصباح زجاجي مقطوع لأول مرة يقيسون القطر الخارجي للشفة ويحصلون على رقم أكبر بمقدار ¼ بوصة – ½ بوصة من حجم التركيب الصحيح. تذهب فكي الفرجار إلى داخل الفتحة عند أضيق امتداد داخلي. هذا هو الرقم الذي يجب الطلب به.
من الناحية العملية: لقد قمنا بقياس ظلال الزجاج المضغوط الفيكتوري حيث يقرأ القطر الخارجي للشفة 2¾ بوصة ولكن القطر الداخلي الصحيح (مواصفات التركيب) هو 2¼ بوصة. حدد دائمًا القطر الداخلي عند الاتصال بالموردين أو التحقق من قوائم الظلال.

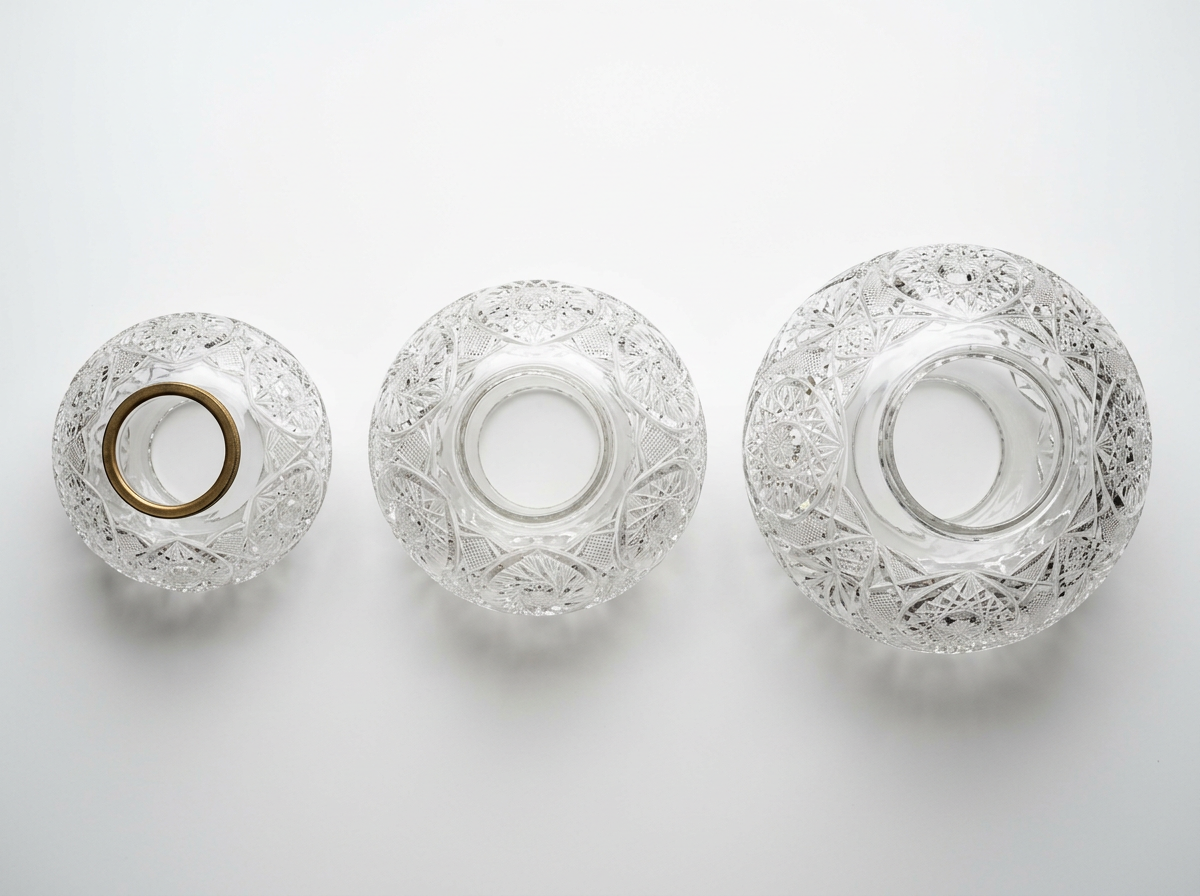

أحجام التركيب القياسية والعصور التي تأتي منها متحف كورنينج للزجاج تم تصنيع ظلال الزجاج المقطوع، سواء كانت قطعًا أمريكية رائعة من الفترة الرائعة أو ألواح موشورية من العصر الجورجي، وفقًا لمجموعة محدودة من معايير التركيب. الـ.
| وثائق تشير إلى أن إنتاج ظلال الزجاج في أواخر القرن التاسع عشر وأوائل القرن العشرين تركز حول حلقات التركيب القياسية الصناعية التي سمحت بتبادل الظلال عبر مصنعي المصابيح. هذا التوحيد القياسي لا يزال هو نظام المرجع المستخدم اليوم. | القطر الداخلي للتركيب | تطبيق المصباح النموذجي | ملاحظات |
|---|---|---|---|
| العصر الأساسي | 1⅝ بوصة (حوالي 42 مم) | مصابيح الجنية، مصابيح الزينة الصغيرة | نادر؛ قسها بعناية |
| 2¼ بوصة (~57مم) | مصابيح الطاولة القياسية، مصابيح الطلاب | من التسعينات إلى الأربعينيات | الحجم الأكثر شيوعًا للقطع الأثرية |
| 3¼ بوصة (~83مم) | مصابيح الطاولة الأكبر، مصابيح القاعة | من العشرينات إلى الثلاثينيات | غالبًا ما تكون مصحوبة بأساليب المدخنة |
| 4 بوصات (~102مم) | مصابيح الأرضية، مصابيح القاعة الكبيرة | 1910s–1940s | الاستخدام الشائع للمعلقات |
| 6 بوصات (~152مم) | معلقات السقف، التركيبات المحولة إلى الغاز | مصابيح الجنية، مصابيح الزينة الصغيرة | عادةً ما يكون التركيب على شكل مدخنة |
مقاس التركيب 2¼ بوصة هو الأكثر حاجة لاستبدال مصباح الطاولة الأثري. عند تصفح مجموعتنا ظلال المصابيح الزجاجية المقطعة, ، قم بالتصنيف حسب حجم التركيب أولاً: فهو المواصفة الأساسية قبل الطول أو العرض.
القياسات الثلاث، خطوة بخطوة
لطلب بديل، تحتاج إلى ثلاثة أرقام. قطر التركيب يحدد الملاءمة؛ الطول والعرض يحددان النسبة والتباعد عن المصباح. قسها بهذا الترتيب.
الخطوة 1: قطر القاطع
استخدم مقياس رقمي مضبوط على وضع فكّ داخلية. ضع فكّي الداخل داخل فتحة القاطع عند أوسع مدى داخلي. اقرأ أقرب إلى 0.5 مم (أقرب إلى 1/32 بوصة). هذا هو الرقم الحرج.
إذا لم يكن لديك مقياس، فإن شريط قياس مرن يعمل كحل مؤقت: لفّه حول داخل فتحة القاطع وقم بقياس المحيط، ثم قسم الناتج على 3.14159 للحصول على القطر الداخلي. بالنسبة لقاطع قطره 2¼ بوصة، يجب أن يكون المحيط الداخلي حوالي 7⅛ بوصة.
ما تقوم بمطابقته هو القطر الداخلي لحلقة حامل الظل على مصباحك. حلقة حامل الظل (حلقة معدنية صغيرة على ثلاثة أذرع، أو حلقة مختومة كاملة مركبة على جسم المقبس) لها قطر داخلي محدد. يجب أن يستقر حافة القاطع على أعلى الحلقة دون أن يمر من خلالها أو يعلق. يتطلب ذلك أن يكون القطر الداخلي للقاطع ضمن 1/16 بوصة من قطر الحلقة الداخلية للحامل.
الخطوة 2: ارتفاع الكرة الزجاجية
ارتفاع الكرة الزجاجية (يُطلق عليه أحيانًا ارتفاع الظل or الارتفاع الكلي) يُقاس من القاعدة المسطحة لحافة القاطع، وليس من أعلى الفتحة، إلى أدنى نقطة في حافة قاعدة الظل.
نقطة البداية مهمة. تحتوي حافة القاطع على خطوة صغيرة أو كتف حيث يتحول جدار القاطع إلى جسم الظل. ابدأ قياسك من هناك، وليس من حافة الزجاج العلوية. في معظم ظلال الزجاج المقطوع، يكون هذا الانتقال واضحًا كفرق في زاوية الجدار.
لقياس عمق القضيب: ضع الظل بشكل عمودي على سطح مستوٍ واستخدم قضيب عمق المقياس من كتف الحافة نزولاً عبر داخل الظل إلى سطح الطاولة. بالنسبة للمسطرة الفولاذية: امسكها بشكل عمودي على الملف الشخصي الخارجي للظل من قاعدة الحافة نزولاً.
الخطوة 3: أقصى عرض للظل
قم بقياس عبر أوسع قطر للظل: بالقرب من خط الاستواء على الكرات، عند حافة القاع على أشكال الجرس أو المخروط. هذا قطر، وليس محيطًا.
بالنسبة للزجاج المقطوع تحديدًا: إذا كان الظل يحتوي على قطع ميتير عميقة أو أنماط هوبستار، قم بالقياس بين أقصى قمم القطع الخارجية، وليس عبر الأودية. تحدد قمم الوجوه الخارجية العرض الحقيقي للظل.
يؤثر هذا القياس على التناسب البصري وخلو المصباح من العوائق، ولكنه لا يؤثر على توافق القاطع. كدليل تقريبي، يجب أن يكون أقصى عرض للظل حوالي 2-3 أضعاف قطر قاعدة المصباح عند أوسع نقطة له لمظهر متوازن.
| حجم الحلقة | نطاق ارتفاع الكرة الزجاجية النموذجي | نطاق العرض الأقصى النموذجي | نمط الزجاج المقطوع الشائع |
|---|---|---|---|
| 1⅝ بوصة” | 3″–4½” | 4″–5½” | كرة زجاجية صغيرة مخططة، على نمط فانيرا |
| 2¼ بوصة” | 4″–7″ | 5″–8″ | كرة أرضية قياسية، جرس، أو ظل طالب |
| ٣¼ بوصة” | 6″–9″ | 8″–12″ | كرة أرضية كبيرة، مزخرفة على الطراز الفيكتوري، مدخنة |
| 4″ | 8″–12″ | 10″–16″ | قبة تورشيري، كرة معلقة كبيرة |
| 6″ | 10″–18″ | 12″–20″ | تصميم المدخنة، معلقة للردهة |
اعتبارات خاصة بزجاج القطع المقطوع
ظلال الزجاج المقطوع لها اختلافات هيكلية عن ظلال الزجاج المنفخ تؤثر على كل من القياس والملاءمة. القضايا الرئيسية: جدران الشفة السميكة للتركيب وتكوين الكولر-ليب. لا يكون أي منهما واضحًا إذا لم تصادفه من قبل.
كيف تؤثر الألواح المقطعة الموجهة على نسب الظل
زجاج مقطوع, سواء كانت فترة بريلانت الأمريكية (1876–1917)، أو قطع الوجوه الجورجية، أو البوهيمية في منتصف القرن، فهي مصنوعة عن طريق قطع وجوه منشورية في قطعة زجاج سميكة الجدران ثم تلميع القطع لوضوح بصري. النتيجة هي أثقل وأكثر سمكًا من الزجاج المنفخ المماثل.
سمك الجدار هذا مهم عند الفتحة. قد يكون للظل بقطر داخلي للفتحة 2¼ بوصة قطر خارجي للشفه 2¾ بوصة أو أكثر. غالبًا ما يكون جدار الزجاج في القطع البريلانت سميكًا بربع بوصة عند الشفة، وأحيانًا أكثر. عند قياس حلقة حامل الظل لمصباحك (وليس الظل)، تحقق من أن الحلقة واسعة بما يكفي لدعم الجزء الخارجي لشفة الفتحة دون أن يسقط الظل من خلالها.
الاختبار العملي: عند وضع الظل في الحامل، يجب أن تستريح الشفة الزجاجية على الحلقة، وليس أن تتداخل داخلها. إذا انحشرت الظل، فإن قطر شفة الفتحة الخارجية أكبر قليلاً من اللازم لهذا الحامل. ستحتاج إلى حلقة حامل بقطر داخلي أكبر قليلاً، أو حامل بذراع أوسع.
أنماط الفتحة الفيكتورية والإدواردية: المدخنة، الحلقة، ومشبك المصباح
كانت ظلال الزجاج المقطوع القديمة تستخدم ثلاث آليات مختلفة للفتحة، والذي يحدد نوعها يغير كل من كيفية القياس ونوع هندسة الظل التي يجب طلبها.
حامل الحلقة (حامل الظل) هو النوع الأكثر شيوعًا في مصابيح الطاولة الكهربائية. حلقة من سلك أو معدن مضغوط، مركبة على ثلاثة أو أربعة أذرع خارج جسم المقبس، تثبت الظل بواسطة شفته. يستند الظل بواسطة الجاذبية. قياس قطر الحامل الداخلي هو المعيار المهم هنا.
كان يستخدم حامل المدخنة في تحويلات مصابيح الزيت وبعض التركيبات الكهربائية المبكرة. ينزلق الظل فوق أنبوب المدخنة. أنت تقيس القطر الداخلي لفتحة قاعدة الظل، والتي يجب أن تتجاوز أنبوب المدخنة بدون أن تتعقد. عادةً ما يكون فتحة الحامل العلوية على ظل المدخنة بنفس القطر أو أصغر قليلاً.
مشبك لمبة الحامل (حامل العنكبوت) هو مشبك مزود بزنبرك يثبت مباشرة على المصباح، متجاوزًا حلقة الحامل تمامًا. بالنسبة لهذه الظلال، يتم قياس فتحة الحامل لتتناسب مع قطر المصباح المحدد. ال المعيار الأساسي لقاعدة المصباح الذي يحدد أحجام براغي إديسون وبيونيت، يحدد أيضًا أبعاد فتحة ظل المشبك التي تطورت حول تلك الملفات الشخصية للمصباح.
إذا لم تكن متأكدًا من نوع المصباح الذي لديك، انظر إلى جسم المقبس: حلقة على أذرع هو حامل الحلقة، أنبوب بارز هو حامل المدخنة، مجموعة زنبرك بالقرب من المقبس هو حامل المشبك للمصباح.
حاملات الشريط العلوي مقابل حاملات الحافة المستقيمة
بعض ظلال الزجاج المقطوع، خاصة القطع الفيكتورية اللاحقة من حوالي 1895 إلى 1910، تحتوي على شفرة عنق: قسم أسطواني قصير في الأعلى ينزل إلى حلقة الحامل بدلاً من أن يستريح فوقها. قياس ظل الشفرة العنقية عند التوهج (حيث يظهر أوسع في الأعلى) يعطي رقمًا أكبر من الشفرة نفسها.
بالنسبة لظل الشفرة العنقية، المقياس ذو الصلة هو القطر الخارجي لجدار العنق: القسم الذي يجلس داخل حلقة الحامل، وليس التوهج الخارجي أعلاه. إذا أخطأت في القياس، فإن ظلًا يبدو صحيحًا عند 2¼ بوصة مقاسة عبر التوهج لن يدخل في حلقة حامل بقطر 2¼ بوصة، لأن العنق نفسه هو 2⅛ بوصة. أو العكس: عنق بقطر 2¼ بوصة عند الحامل لكنه يتسع إلى 2⅝ بوصة عند التوهج، ويبدو كأنه ظل غير صحيح في صورة قائمة.
قدراتنا دليل تحديد أغطية مصابيح الزجاج العتيق يغطي إطار تشخيصي من أربع خطوات لتضييق نطاق العصر ونوع الأجهزة، مما يساعد على تأكيد ما إذا كان الظل عنق عنق أو حافة مستقيمة قبل الطلب.
كيفية القياس عندما يكون الظل الأصلي مفقودًا
السبب الأكثر شيوعًا لاحتياج الناس لمعرفة كيفية قياس ظل المصباح الزجاجي المقطوع هو أن الظل الأصلي قد اختفى بالفعل. إليك كيفية العمل فقط من خلال معدات المصباح.
قراءة حلقة حامل الظل مباشرة

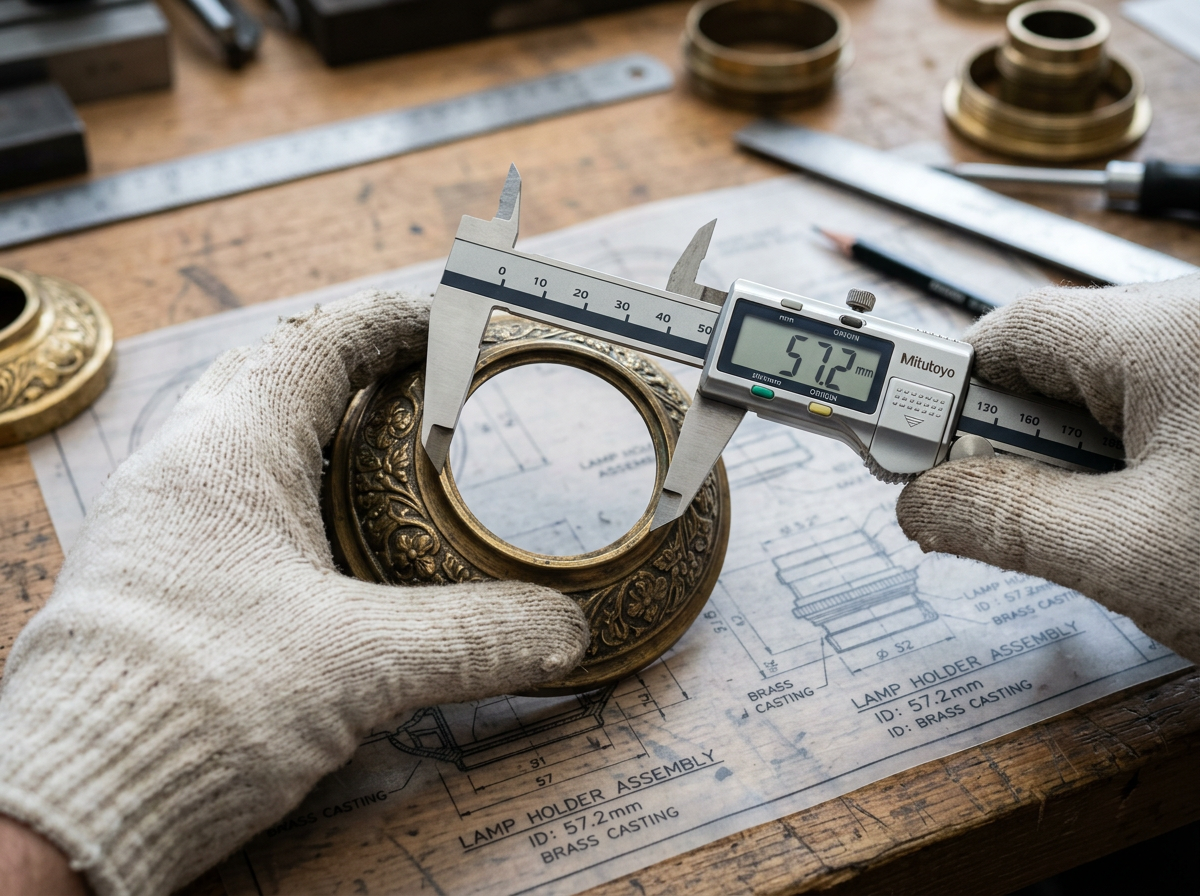

حلقة حامل الظل هي مرجعك الأساسي عندما يكون الظل مفقودًا. قس قطرها الداخلي باستخدام مقياس رقمي: هذا يعطيك حجم الحامل المطلوب للطلب. في جميع الحالات تقريبًا، يساوي قطر الحلقة الداخلية للحامل قطر الحامل الصحيح للظل، ضمن 1/16 بوصة.
الأقطار الداخلية الشائعة لحلقات الحامل والظلال التي تستوعبها:
- حلقة حامل بقطر 2¼ بوصة: اطلب ظل حامل بقطر 2¼ بوصة
- حلقة حامل بقطر 3¼ بوصة: اطلب ظل حامل بقطر 3¼ بوصة
- حلقة حامل بقطر 4 بوصة: اطلب ظل حامل بقطر 4 بوصة
إذا كان حلقة الحامل متآكلة أو مشوهة قليلاً (وهو أمر شائع في حلقات الفولاذ الزنبركي القديمة)، قم بالقياس في نقطتين أو ثلاث نقاط وخذ متوسط القراءات.
استنتاج الحجم من موضع المقبس وهندسة الأجهزة
إذا كانت حلقة الحامل مفقودة أيضًا، فانظر إلى جسم المقبس للحصول على أدلة. تظهر فتحات البراغي أو آثار اللحام مكان تثبيت أذرع الحامل. يعطيك نصف قطر التثبيت الخاص بها القطر الخارجي التقريبي لحلقة الحامل. اطرح عرض سلك الذراع النموذجي (حوالي 3/16 بوصة) مرتين للحصول على القطر الداخلي للحلقة، ومن ذلك، حجم تركيب الظل.
المسافة من أعلى المقبس إلى القاع المتوقع للظل تخبرك بالحد الأدنى لارتفاع الكرة. على مصباح طاولة قياسي بتركيب 2¼ بوصة مع لمبة A19 (طول 4.6 بوصة)، فإن ارتفاع الكرة البالغ 5½ بوصة أو أكثر يحافظ على إغلاق المصباح بالكامل.
الـ إرشادات متحف سميثسونيان حول التعامل مع قطع الزجاج الأثرية يوصي بدعم قطع الزجاج من الأسفل وتجنب ملامسة الأسطح المصقولة باليد العارية أثناء القياس. تسرع زيوت البشرة من التآكل الدقيق على الأوجه ذات الجودة البصرية بمرور الوقت. استخدام قفازات قطنية يستحق العناء عند قياس ظل زجاجي مقطوع موجود.
المقارنة المرجعية لعلامات الصانع وتواريخ براءات الاختراع
تحمل العديد من ظلال الزجاج المقطوع من الفترة الأمريكية الرائعة ملصقات ورقية، أو علامات صانع محفورة بالحمض، أو علامات قوالب داخل التركيب. إذا كان بإمكانك تحديد صانع (Libbey، Hawkes، Dorflinger، Pairpoint)، فإن كتالوجات الإنتاج التاريخية الخاصة بهم، والمتاحة من خلال مكتبة أبحاث متحف كورنينغ للزجاج, غالبًا ما تسرد مواصفات التركيب للأنماط المحددة. هذا يمنحك رقم تأكيد للمقارنة مع قياسك المباشر.
عندما يكون ظل الزجاج المقطوع مكسورًا لدرجة لا يمكن إصلاحه ويحتاج إلى بديل، فإن دليلنا دليل استبدال ظلال مصابيح الزجاج الأثرية يغطي الطيف الكامل لخيارات الاستنساخ، والتحقق من المواد، وكيف يمكن تحديد الاختلافات بين تركيب الياقة والشريط أو تركيب الحلقة في الإنتاج المخصص.
مرجع أحجام ظلال الزجاج المقطوع القياسية
الأشخاص الذين يبحثون عن مخطط حجم ظل المصباح، وآلة حاسبة حجم ظل المصباح، وظل زجاجي بتركيب 2.25، وبديل بتركيب 4 بوصات، يريدون جميعًا نفس الإجابة: هل يناسب هذا الظل مصباحي؟ استخدم هذا الجدول كنقطة انطلاق، ولكن تحقق دائمًا بالقياس المباشر قبل الطلب.
دليل مطابقة نوع المصباح مع نوع التركيب
| حجم الحلقة | نوع المصباح | عصر الواط النموذجي | ملاحظات على نمط الزجاج المقطوع |
|---|---|---|---|
| 1⅝ بوصة” | مصباح خيالي، مصباح صغير لغرفة النوم | قبل عام 1920 | قطع رقيقة ورفيعة؛ نادرة في السوق |
| 2¼ بوصة” | مصباح طالب، مصباح طاولة صغير | ما يعادل 25–60 واط. | جميع أنماط الزجاج المقطوع المتاحة |
| ٣¼ بوصة” | مصباح طاولة متوسط، مصباح مدخل | ما يعادل 60–100 واط. | أنماط أكبر من نجمة الحوض والمقصوصة |
| 4″ | مصباح طاولة كبير، مصباح أرضي | ما يعادل 100–150 واط. | تصاميم تورشيري وكروية معلقة |
| 6″ | مصباح مدخل معلق، تركيبة سقف | غاز/كهرباء مبكرة | عادة بأسلوب المدخنة؛ قطع هندسية عميقة |
تتوافق مصابيح LED الحديثة من حيث الأبعاد مع الأحجام التي تحل محلها من المصابيح المتوهجة. ال وزارة الطاقة المصرية تؤكد أن بدائل LED لنماذج المصابيح A19، G25، والكندلبرة تتطابق مع الغلاف الأبعاد الأصلي. يناسب غطاء بحجم 60 واط من مصباح A19 المتوهج مصباح LED مكافئ بدون الحاجة لتعديل الحامل.
عندما تقع قياسك بين الأحجام القياسية
هذا يربك معظم المشترين. قياس الحامل الداخلي الخاص بك يقرأ 2⅜ بوصة، بين القياس القياسي 2¼ بوصة و3¼ بوصة. هناك ثلاث حالات يجب النظر فيها:
ضمن 1/16 بوصة من الحجم القياسي: قد يكون حلقة الحامل ممتدة قليلاً، أو قمت بالقياس عند نقطة مهترئة. جرب أقرب قياس قياسي. غطاء بحجم 2¼ بوصة سيجلس في حلقة حامل حتى قطر داخلي حوالي 2⅜ بوصة قبل أن يصبح فضفاضًا بشكل ملحوظ.
فعليًا في منتصف الطريق بين معيارين: هذا عادةً يشير إلى موائم غير قياسي أوروبي (شائع على مصابيح بوهمي الألمانية والتشيكية)، حلقة حامل معدلة، أو حافة موائم تالفة. في هذه الحالات، يكون الحل الصحيح هو حلقة محول الموائم (مُدخل نحاسي يتدرج من معيار إلى آخر) هو الحل الصحيح، وليس ظل مخصص.
تحديد ظلال للإنتاج: يمكن تحديد أقطار موائم مخصصة في إنتاج الزجاج، ولكن فقط بكميات طلبات أدنى. للبديل الأثري لقطعة واحدة، تعتبر الأحجام القياسية للموائم هي الخيار العملي.
نصائح الأدوات ودقة القياس
يعتمد قياس غطاء مصباح الزجاج المقطوع بدقة على استخدام الأداة المناسبة لكل بعد. الشريط المرن والقواعد الصلبة من الصلب يقيسان أشياء مختلفة. استخدام أي منهما للخطوة الخاطئة يُدخل أخطاء تتسبب في طلبات بأحجام غير صحيحة.
المقاييس الرقمية مقابل الشريط المرن: أيهما يستخدم لكل مهمة
قطر الموائم الداخلي: استخدم مقاييس رقمية ذات فكوك داخلية (الفكين الصغيرين المتدرجين، وليس الفكين الخارجيين الكبيرين). الدقة حتى ±0.5مم كافية. يقيس مقياس رقمي قياسي بطول 150مم (6 بوصات) جميع أحجام الموائم حتى 6 بوصات؛ ونموذج 200مم (8 بوصات) يتعامل مع ظلال المداخن. المقاييس الرقمية هي الأداة الوحيدة التي تقيس داخل فتحة الموائم مباشرة.
ارتفاع الكرة الأرضية: استخدم مسطرة صلبة من الصلب أو عمود العمق في المقياس الرقمي. الشريط المرن غير موثوق لقياس الارتفاع لأنه يتبع المنحنى المقوس للظل بدلاً من البعد الحقيقي المستقيم. ضع قاعدة الظل لأسفل على سطح مستوٍ وامسك المسطرة عمودياً.
أقصى عرض: يعمل الشريط المرن بشكل جيد. لفه حول خط الاستواء، اقرأ المحيط، اقسم على 3.14159. أو ضع مسطرتي صلب عمودياً مقابل الجانبين المتقابلين للظل عند أوسع نقطة وقم بالقياس بينهما.
لا تستخدم أبدًا شريط خياطة من القماش لأي من هذه الأمور. يمكن أن يصل خطأ التمدد في شريط قماش مهترئ إلى ربع بوصة أو أكثر، وهذه الهامش مهم لأحجام الموائم.
خمسة أخطاء شائعة في قياس ظلال المصباح الزجاجي المقطوع
- القطر الخارجي للموائم بدلاً من الداخلي. ضع دائمًا فكوك المقياس داخل الفتحة. القطر الخارجي أكبر بمقدار 10%–20% وسيرسلك إلى الحجم الخطأ.
- الارتفاع من أعلى الزجاج. يبدأ القياس من قاعدة كتف الشفة الخاصة بالملحق، وليس من الحافة العلوية مباشرة.
- العرض عند النقطة الخطأ. على ظلال الأجراس، أوسع نقطة تكون عند الحافة السفلية. على الكرات، تكون عند خط الاستواء. على ظلال المخروط، أيضًا عند الأسفل.
- تقريبًا إلى الأسفل على حجم الملحق. إذا كانت قياسك 56 ملم (2.2 بوصة)، يتم تقريبها إلى 57 ملم (2¼ بوصة)، وليس إلى 42 ملم (1⅝ بوصة). اقرب إلى الحجم القياسي الأقرب.
- تجاهل هندسة عنق الشفة. على ظلال عنق الشفة، القياس عند التمدد يعطي رقمًا أكبر من العنق. العنق هو بعد الملحق. إذا كان الظل يحتوي على قسم أسطواني مرئي أسفل التمدد العلوي، قم بالقياس هناك.
الأسئلة الشائعة
ماذا يعني حجم الملحق على ظلال المصباح الزجاجي المقطوع؟
حجم الملحق هو القطر الداخلي لفتحة الجزء العلوي للظل، وهو القياس الذي يحدد ما إذا كان الظل يجلس بشكل صحيح على حلقة حامل المصباح. ظلال المصباح الزجاجي المقطوع بحجم 2¼ بوصة لها فتحة داخلية بقطر 2¼ بوصة (57 ملم). يجب أن يتطابق حجم الملحق مع القطر الداخلي لحلقة حامل الظل على مصباحك. يمكن أن يختلف الارتفاع والعرض؛ لا يمكن أن يختلف قطر الملحق.
ما هو أكثر حجم ملحق شائع لظلال المصباح الزجاجي المقطوع القديمة؟
حجم الملحق 2¼ بوصة (57 ملم) هو الأكثر شيوعًا لظلال المصباح الزجاجي المقطوع القديمة الأمريكية والأوروبية. معظم حلقات الحامل القياسية في العصر الفيكتوري والإدواردي بقطر داخلي 2¼ بوصة. إذا كنت تستبدل ظلًا على مصباح طاولة قديم نموذجي وليس لديك الأصل لقياسه، ابدأ بـ 2¼ بوصة. يغطي الغالبية العظمى من مصابيح الطلاب، ومصابيح الصالون، والتركيبات الصغيرة للممرات من 1890 إلى 1940.
كيف أقيس ظل الزجاج المقطوع عندما يكون الأصل مكسورًا بالفعل؟
قم بقياس القطر الداخلي لحلقة حامل الظل مباشرة باستخدام موازين رقمي، هذا يعطيك حجم الملحق المطلوب للطلب. إذا كانت حلقة الحامل مفقودة أيضًا، ابحث عن ثقوب براغي أو علامات لحام على جسم المقبس تظهر نصف قطر تثبيت الحلقة الأصلية. اضرب ذلك النصف قطر في 2 للحصول على قطر الحلقة التقريبي، والذي يتوافق مع حجم الملحق البديل.
هل يمكن لمهايئ الملحق إصلاح عدم تطابق الحجم على ظل الزجاج المقطوع؟
نعم، للحالات التي يكون فيها عدم تطابق خطوة واحدة. حلقات المهايئ المصنوعة من النحاس الأصفر تتدرج من 2¼ بوصة إلى 3¼ بوصة، أو من 3¼ بوصة إلى 2¼ بوصة. تتناسب داخل حلقة الحامل وتغير القطر الداخلي الفعلي. بالنسبة لعدم التطابقات الأكبر من حجم قياسي واحد، تصبح المهايئات ضخمة وقد تميل الظل، لذا فإن الحصول على الحجم الصحيح للملحق هو الحل الأفضل. كما أن المهايئات تغير ارتفاع الجلوس قليلاً، مما قد يؤثر على مدى ظهور الجزء السفلي من المقبس تحت الظل.
ما الفرق بين ظل المدخنة وظل الكرة الزجاجية المقطوعة؟
ظل المدخنة له شكل أسطواني طويل وضيّق ينزلق فوق أنبوب مدخنة المصباح الزيت. تقاس من خلال القطر الداخلي للقاعدة السفلى التي يجب أن تتجاوز المدخنة، وليس بواسطة حلقة الحامل. ظل الكرة الزجاجية المقطوعة كروي أو شبه كروي ويستند على حلقة الحامل بواسطة شفة الملحق، ويقاس بواسطة القطر الداخلي للملحق. كلا الشكلين يظهران في الزجاج المقطوع، لكنهما يستخدمان معدات وطرق قياس مختلفة تمامًا. كانت ظلال المدخنة شائعة في تحويلات مصابيح الزيت؛ وظلال الكرة هي المعيار للمصابيح الكهربائية المكتبية. طلب ظل كرة لمصباح مدخنة (أو العكس) غير ممكن بغض النظر عن القطر.
كيف أعرف إذا كان ارتفاع الظل مناسبًا لمصباحي؟
عند وضع الظل في الحامل، يجب أن يكون المصباح مغلقًا بالكامل، وليس بارزًا أسفل حافة الظل. بالنسبة لمصباح LED قياسي من نوع A19 (طوله تقريبًا 4.6 بوصة)، ارتفاع الكرة الأدنى من 5 إلى 5½ بوصة يحافظ على بقاء المصباح داخل الظل. يجب أن تتجاوز حافة الظل أيضًا قاعدة المصباح بمقدار 1 إلى 2 بوصة على الأقل للتناسب البصري. إذا كان المصباح يحتوي على جسم مقبس زخرفي تريد عرضه، فإن الظل الأقصر هو المقصود، ولكن يجب أن يتطابق قطر الملحق تمامًا مع حلقة الحامل.
الخلاصة
يعتمد معرفة كيفية قياس ظل المصباح الزجاجي المقطوع بشكل صحيح على رقم واحد غير قابل للتفاوض واثنين من الأرقام الداعمة. يجب أن يتطابق قطر الملحق (داخل الفتحة) مع حلقة حامل الظل للمصباح تمامًا. ارتفاع الكرة وأقصى عرض يحددان النسبة والتناسب ووضوح المصباح، لكنهما لا يحددان ما إذا كان الظل يجلس فعليًا.
بالنسبة للزجاج المقطوع تحديدًا: قياس القطر الداخلي عند العنق، وليس عبر التوهج. أخذ سمك جدران الشفة المُركبة في الاعتبار الذي يجعل القطر الخارجي أكبر بشكل ملحوظ من الداخلي. تأكد من نوع المُركب (حلقة، مدخنة، أو مشبك اللمبة) قبل افتراض أن أبعاد حلقة الحامل القياسية تنطبق. عندما يختفي الظل الأصلي، يكون قطر الحلقة الداخلية للحامل هو نقطة البداية. عندما يكون ذلك أيضًا مفقودًا، يمكن أن تعطيك هندسة المقبس وآثار الأجهزة الرقم الذي تحتاجه.
