Pour retirer en toute sécurité un abat-jour en verre coincé, commencez par éteindre et isoler le luminaire, laissez le verre refroidir et soutenez l’abat-jour par en dessous. Identifiez ensuite s’il est maintenu par une bague filetée, des vis de fixation, des clips à ressort, un écrou décoratif ou un support caché. Ne desserrez que la pièce de retenue indiquée dans les instructions du luminaire. Si le verre est fissuré, si le luminaire est instable ou si l’abat-jour ne se libère pas avec la méthode documentée, arrêtez-vous et faites appel à une inspection ou un remplacement par un professionnel qualifié.
Ce guide s’adresse aux marques d’éclairage, ingénieurs de luminaires, distributeurs, installateurs, équipes de maintenance hôtelière et acheteurs qui ont besoin d’un processus reproductible de dépose et de remplacement. Il traite de la mécanique des abat-jour en verre, et non du recâblage électrique. Un manuel d’installation spécifique au modèle prévaut toujours sur un article général.
Pourquoi un abat-jour en verre se coince-t-il ?
Un abat-jour en verre peut sembler coincé pour plusieurs raisons. La bague de retenue peut être mal vissée ou serrée contre un rebord irrégulier. Une vis de fixation peut encore toucher le verre. Un clip à ressort peut supporter la charge. Un joint peut s’être comprimé ou déplacé. Un globe fileté peut avoir été trop serré après des cycles de chauffe et de refroidissement. Le corps du luminaire peut aussi bouger, donnant l’impression que l’abat-jour est coincé alors que le vrai problème vient du support.
La forme extérieure ne vous indique pas la méthode de dépose. Deux globes peuvent se ressembler alors que l’un est maintenu par une bague filetée et l’autre par trois clips. Commencez par examiner le support et la quincaillerie visible autour du verre.
| Ce que vous voyez | Méthode de retenue probable | Première question | Prochaine étape sûre |
|---|---|---|---|
| Un anneau métallique entoure le col du verre | Bague filetée ou collier | La bague possède-t-elle un filetage continu et une prise en main évidente ? | Soutenez l’abat-jour, puis desserrez la bague dans le sens indiqué par le guide du luminaire |
| De petites vis pointent vers le verre | Vis de fixation ou vis de serrage | Des rondelles ou des tampons de protection sont-ils présents ? | Soutenez le verre et desserrez chaque vis progressivement, sans retirer la dernière vis sans soutien |
| De fins bras métalliques ou clips touchent le bord | Clips à ressort ou languettes | Les clips se libèrent-ils du support ou du bord du verre ? | Suivez la séquence du luminaire et gardez une seconde main sous l’abat-jour |
| Un écrou supérieur ou un fleuron est placé au-dessus d'une ouverture centrale | Monture araignée et fleuron | L’abat-jour est-il soutenu par un étrier ou une rondelle ? | Tenez l’abat-jour, retirez le fleuron et la rondelle, puis soulevez uniquement si l’ensemble est stable |
| Aucun élément de fixation évident n’est visible | Support dissimulé, baïonnette, adhésif ou base spécifique au modèle | Le manuel du luminaire indique-t-il un point de déverrouillage ? | Ne forcez pas sur le verre ; identifiez le modèle ou contactez le fabricant du luminaire |
Le vérificateur de compatibilité JX pour douilles est utile lorsque la quincaillerie n’est pas claire. Prenez une photo de l’ensemble du luminaire et un gros plan de l’interface verre-support avant de modifier quoi que ce soit.
Que devez-vous faire avant de toucher un abat-jour en verre coincé ?

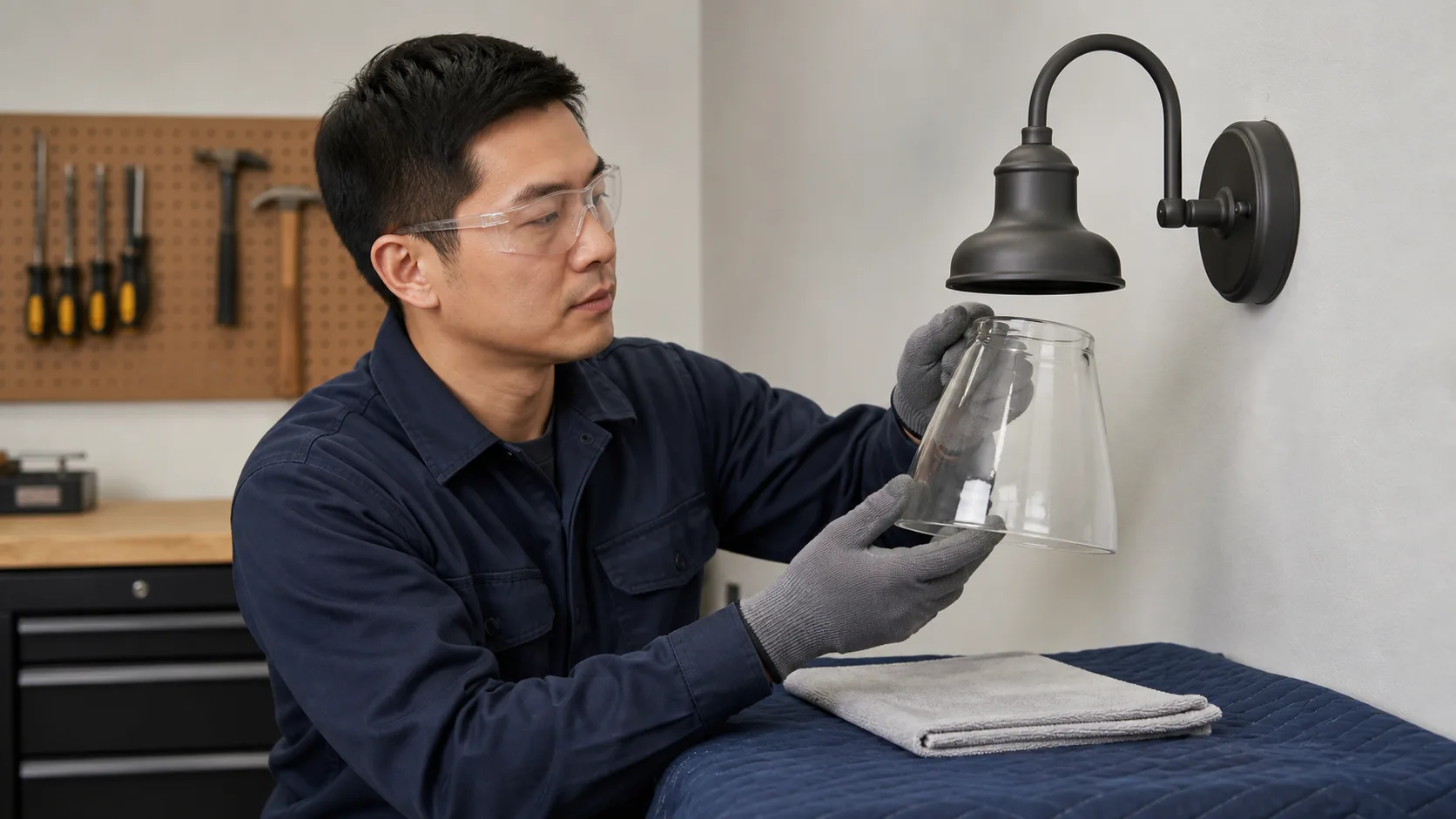

Éteignez la commande murale, puis isolez le circuit concerné au disjoncteur ou débranchez la lampe. Ne vous fiez pas à la position d’un interrupteur lorsque le travail concerne un luminaire câblé ou lorsqu’une autre personne pourrait rétablir le courant. Laissez refroidir l’ampoule, la douille, le support métallique et le verre avant de manipuler l’ensemble.

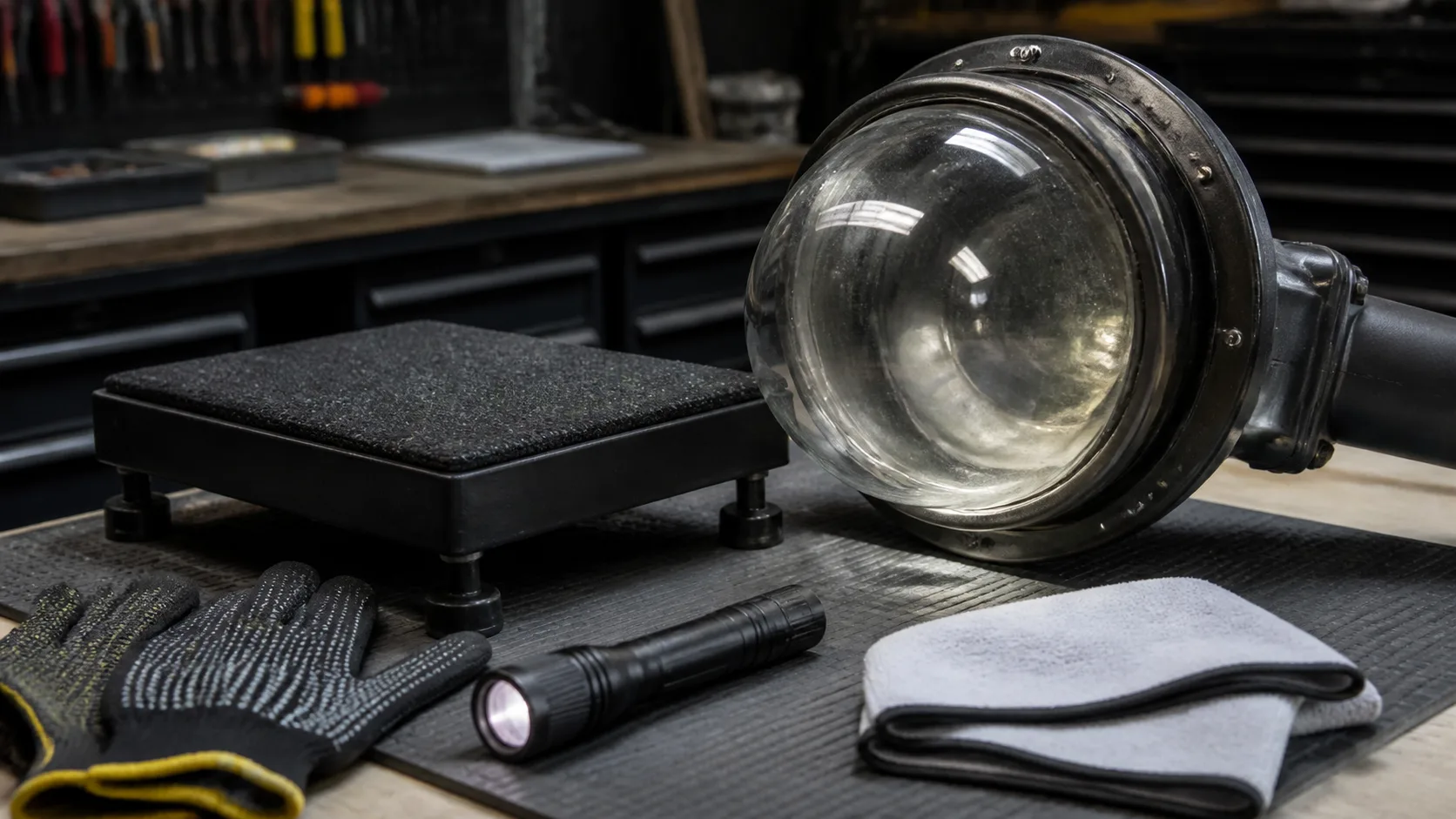

Dégagez le sol et placez une surface stable et rembourrée à proximité. Utilisez des gants propres qui offrent une bonne prise sans masquer les fissures ou arêtes vives. Pour un luminaire de plafond ou mural, utilisez un moyen d’accès stable et maintenez l’abat-jour avant de retirer la dernière fixation. Une seconde personne peut aider à tenir un globe volumineux ou lourd, mais cela ne remplace pas un travail électrique qualifié.
Avant d’exercer une force, vérifiez les conditions d’arrêt suivantes :
- Une fissure, un éclat, un fragment tranchant, un morceau détaché ou une marque d’impact visible est présent.
- L’abat-jour, la douille, le bras, la rosace ou la suspension bouge avec le verre.
- Le luminaire figure dans un avis de sécurité ou un rappel actuel du fabricant.
- Le verre est chaud, mouillé, contaminé par de l’huile ou difficile à voir clairement.
- Le support est tordu, corrodé, cassé ou il manque une pièce de retenue.
- Le guide d’installation est indisponible et la méthode de retrait n’est pas évidente.
Les dossiers de rappel de la CPSC montrent pourquoi cela est important. Certains luminaires rappelés avaient des abat-jour en verre susceptibles de se détacher et de provoquer un risque de coupure, tandis qu’un autre rappel concernait des clips de retenue pouvant casser et laisser tomber le verre. Ces exemples ne diagnostiquent pas votre luminaire, mais ils illustrent une règle simple : si le support lui-même est défaillant, cessez d’utiliser le luminaire et identifiez le modèle avant de le démonter.
Le Rappel de luminaires de salle de bain Ginger par la CPSC décrit un abat-jour fixé sans vis apparentes et propose le remplacement comme solution pour les modèles listés. Le Rappel de plafonniers IKEA par la CPSC décrit des clips de retenue défectueux et demande aux consommateurs de cesser d'utiliser et de désinstaller les lampes rappelées. Vérifiez le modèle, pas seulement le style visuel.

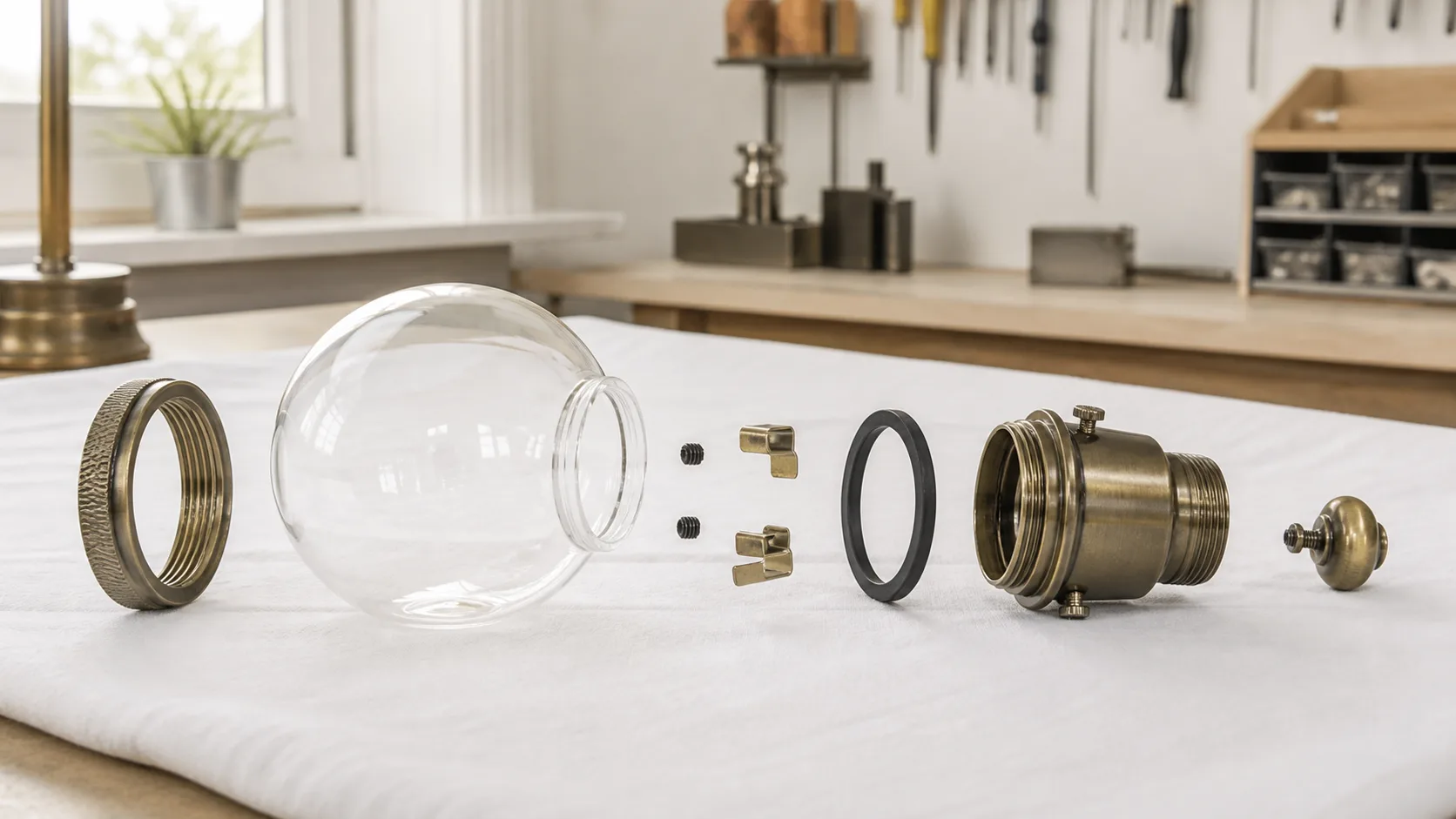

Comment pouvez-vous identifier la méthode de fixation de l’abat-jour en verre ?
Prenez une photo large, une photo de face du support, et une photo rapprochée de chaque bague, vis, clip, languette ou pommeau. Utilisez une lampe de poche en biais pour révéler un filetage, une petite tête de vis, un ressort ou un espace entre le verre et le métal. Ne faites pas tourner le verre tant que vous essayez d’identifier le système.
Notez le type de luminaire et la position de la quincaillerie. Une suspension peut utiliser une coupelle d’équilibrage et un capuchon de retenue. Une applique murale peut utiliser un support d’abat-jour avec des languettes ou des vis de base. Une lampe de table peut utiliser un support araignée, un étrier, une rondelle et un pommeau. La forme du verre seule ne suffit pas pour choisir une instruction de démontage.

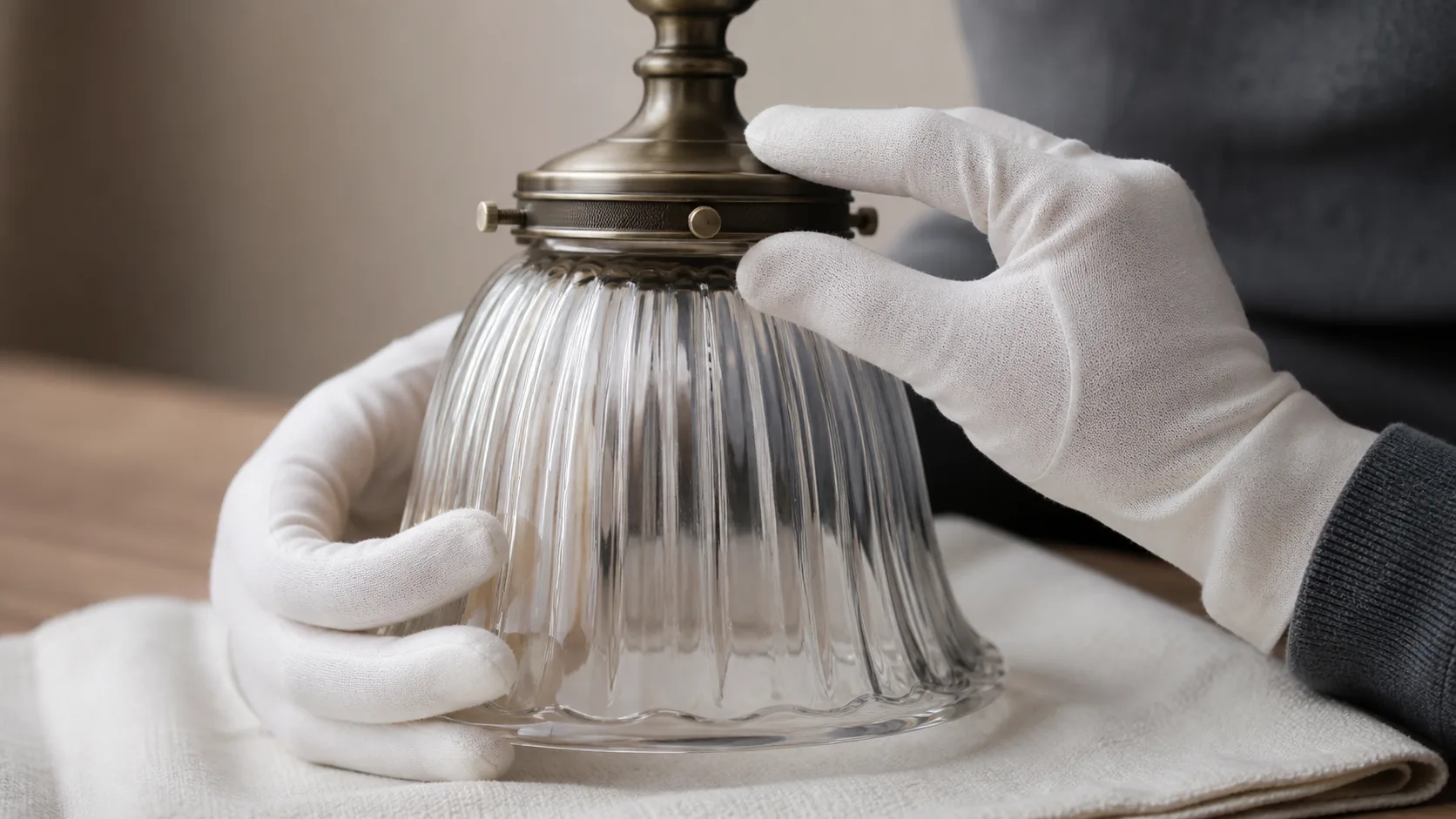

Bagues et colliers filetés
Une bague filetée se place normalement autour d’un col en verre ou contre un support. La bague peut tourner pendant que le verre reste immobile, ou l’abat-jour et la bague peuvent sembler bouger ensemble s’ils sont liés. Gardez une main sous le verre. Utilisez l’autre main sur la bague, pas sur le bord fragile, et tournez uniquement dans le sens indiqué par le fabricant du luminaire.
N’utilisez pas de pince sur un bord de verre visible. Si la bague tourne d’un cran puis se bloque, arrêtez-vous et vérifiez s’il y a un filetage croisé, un abat-jour incliné, un joint coincé dans le filetage ou un point de contact dur. Une bague serrée d’un côté peut exercer une pression inégale sur le verre.

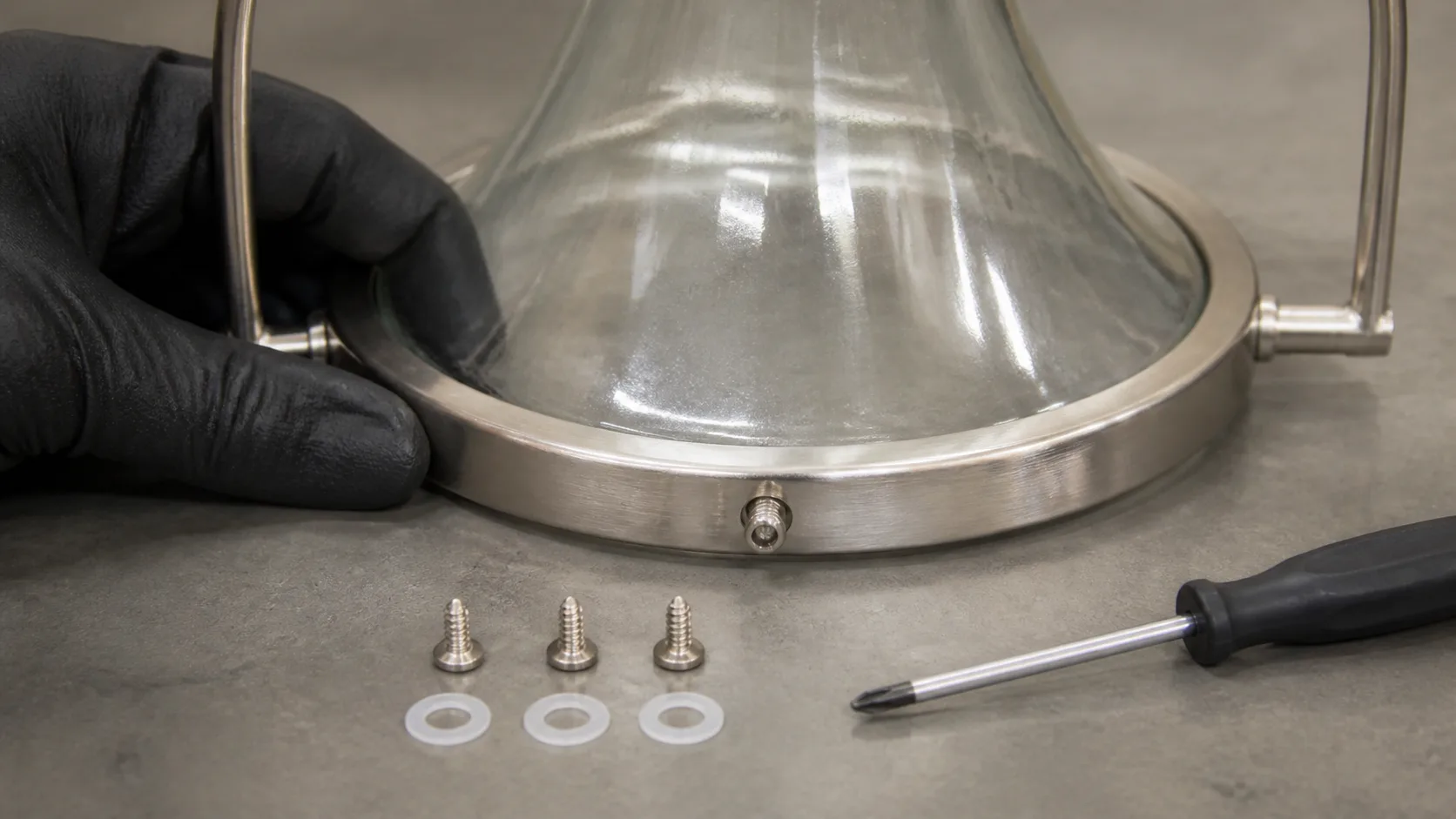

Vis de pression et vis de serrage
Les vis de pression peuvent être réparties autour d’un support et peuvent pointer directement vers le verre ou vers une rondelle. Desserrez-les légèrement l’une après l’autre pendant que l’abat-jour est maintenu. Ne retirez pas complètement une vis pendant que les autres supportent une charge inconnue. Si le verre tombe ou bascule lorsque la première vis se desserre, soutenez-le immédiatement et arrêtez-vous pour identifier le type de support.
Utilisez le bon tournevis afin de ne pas endommager la tête de la vis. Si une vis est corrodée ou grippée, le fabricant du luminaire ou un technicien qualifié doit décider si un produit pénétrant ou un remplacement de la vis est approprié. Gardez les liquides éloignés de la douille et du câblage.

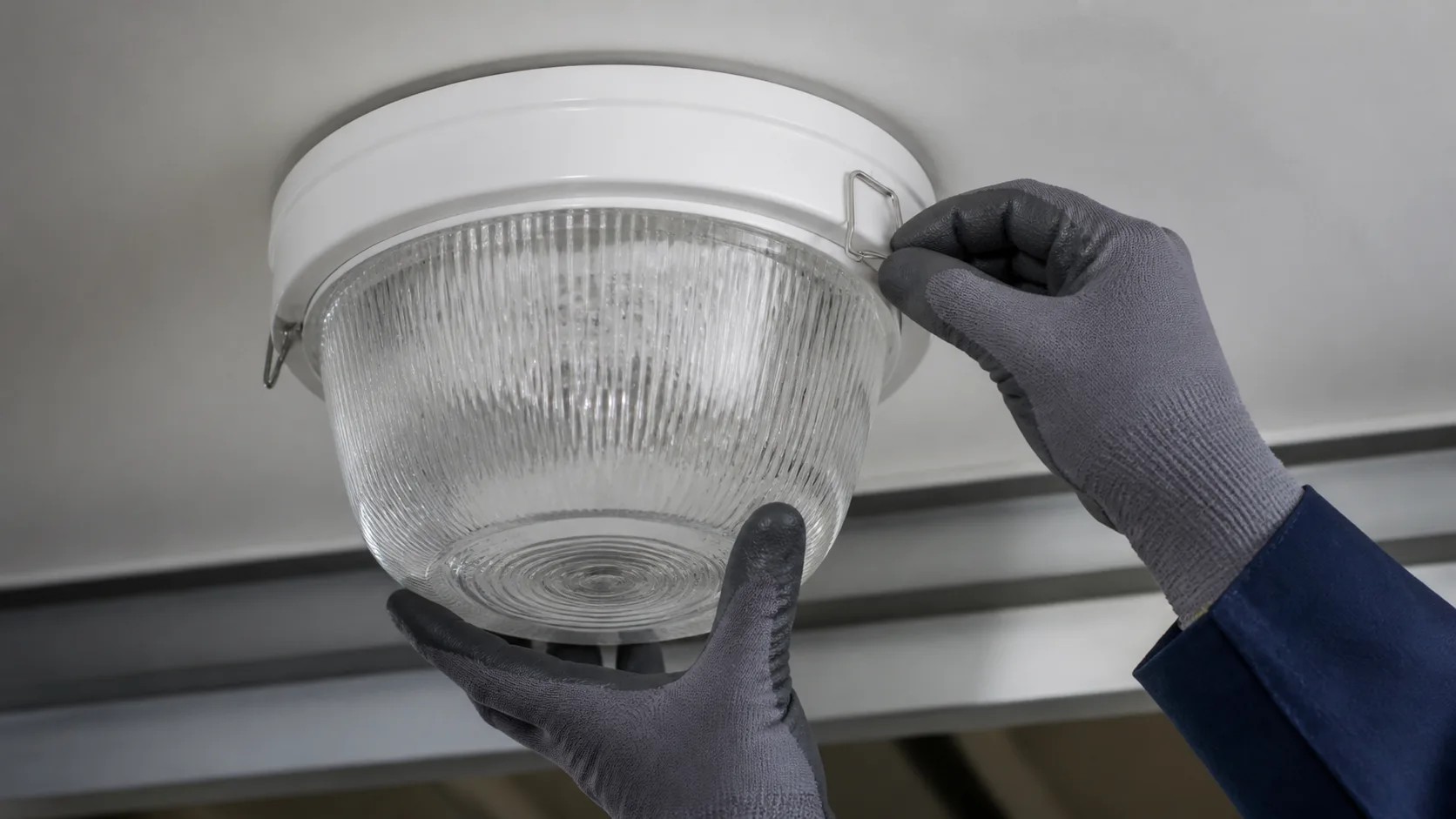

Clips à ressort, languettes et dispositifs de retenue à encliqueter
Les clips à ressort peuvent se libérer brusquement. Placez une main ou un support rembourré sous l’abat-jour avant de déplacer un clip. Libérez un clip à la fois, en suivant la direction indiquée dans les instructions. Ne tournez pas le verre pour dégager un clip du rebord. Si un clip est cassé, tordu ou appuie sur un bord endommagé, considérez le luminaire comme une condition d’arrêt.
Certains appliques murales maintiennent l’abat-jour dans un support amovible, tandis que d’autres fixent le support au luminaire avec des vis de base. Un guide de montage Visual Comfort pour une applique murale pour emplacement humide montre l’abat-jour en verre maintenu dans un support séparé avec des languettes métalliques et le support fixé par des vis de base. Il s’agit d’un exemple de modèle, pas d’une séquence universelle. Utilisez les instructions de montage Visual Comfort pour comprendre pourquoi le support et le verre peuvent devoir être traités comme un seul ensemble.

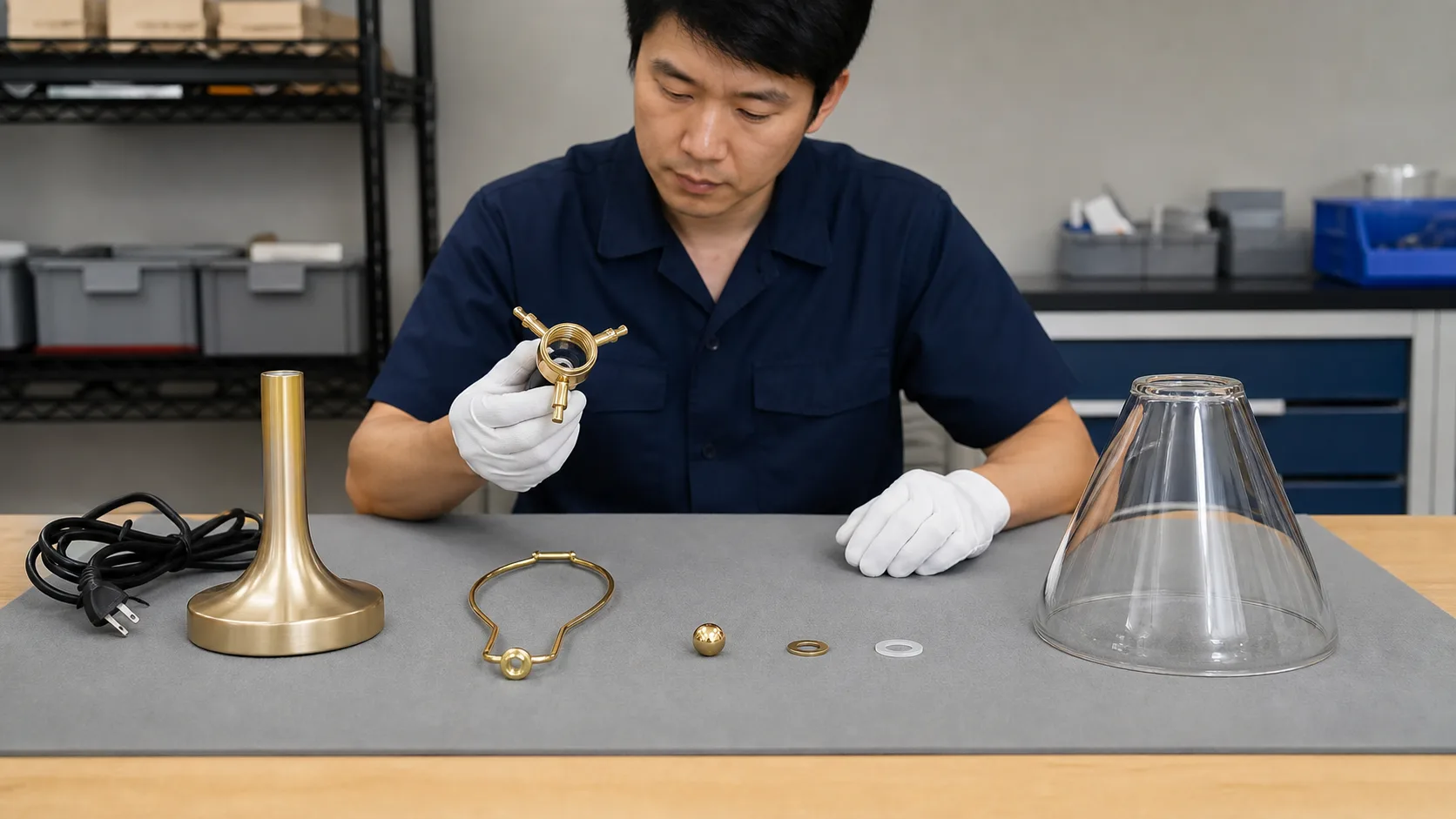

Supports araignée, harpes et embouts
Pour une lampe de table avec un support araignée, l’embout maintient généralement une rondelle et la fixation centrale au-dessus de l’abat-jour. Soutenez l’abat-jour avant de retirer l’embout. Gardez la rondelle, la harpe et l’embout ensemble. Si l’abat-jour est lourd ou si la harpe est mal fixée dans sa selle, ne supposez pas que retirer l’embout rendra l’ensemble sûr à soulever.
Pour une suspension, un capuchon supérieur ou une coupelle d’équilibrage peut maintenir l’abat-jour autour de la douille. Le guide des abat-jour en verre de Besa montre une coupelle d’équilibrage, un capuchon de retenue, des vis de fixation et des rondelles en silicone comme un ensemble documenté. Il met également en garde contre un serrage excessif. Suivez les guide d’installation des abat-jour en verre Besa pour les modèles listés, et ne transférez pas ses dimensions ou pièces à un autre luminaire.
Quelle est la séquence de démontage la plus sûre, étape par étape ?
Une fois la méthode de retenue connue et aucune condition d’arrêt présente, utilisez une séquence contrôlée. L’objectif est de retirer la charge de retenue tout en maintenant le verre soutenu. Il ne s’agit pas de gagner un concours contre une bague serrée.
| Étape | Action | Preuves à conserver | Arrêtez-vous lorsque |
|---|---|---|---|
| 1 | Isolez l’alimentation et laissez l’ensemble refroidir | Statut du circuit ou de la prise et modèle du luminaire | L’alimentation ne peut pas être isolée ou le luminaire est câblé en dur et inaccessible en toute sécurité |
| 2 | Soutenez l’abat-jour par en dessous | Support rembourré et aide si nécessaire | Le verre est trop lourd ou instable pour le support disponible |
| 3 | Photographiez la quincaillerie installée | Photos larges, du support et en gros plan | Un élément de fixation caché ou un mécanisme spécifique au modèle reste non identifié |
| 4 | Libérez le composant de retenue dans l'ordre | Nombre de vis, sens de la bague, positions des clips, ordre des pièces | Le verre bascule, se coince, se fissure ou le support bouge avec l’abat-jour |
| 5 | Soulevez ou abaissez l’abat-jour sans tordre le rebord | État du contact et pièces retirées | Un ensemble collé, endommagé ou captif ne se libérera pas normalement |
| 6 | Placez le verre sur une surface rembourrée et inspectez-le | Remarques sur fissure, éclat, bord, voile et ajustement | Les dommages rendent l’abat-jour impropre à la réutilisation |
Utilisez un chiffon doux et propre ou une plateforme basse pour éviter que le verre ne roule. Gardez les vis et les rondelles dans le même ordre dans un petit plateau. Si la bague est coincée, une deuxième personne doit soutenir l’abat-jour pendant que la première observe la bague et le support. Ne tirez pas vers le bas sur un globe de plafond encore maintenu par un clip invisible.
Comment desserrer une bague qui ne tourne pas ?
Vérifiez d’abord que la bague est bien le composant de libération prévu. Certaines bagues sont décoratives et ne maintiennent pas l’abat-jour. Certains globes se vissent dans une bague de douille, tandis que d’autres sont maintenus par un collier de retenue séparé. Cherchez l’espace, le filetage, la rondelle ou la butée indiqués dans le guide du luminaire.
Soutenez le verre et essayez un petit mouvement dans la direction indiquée. Gardez la force sur la bague ou le collier. Si la bague oscille, se bloque à un endroit ou tourne avec tout le luminaire, arrêtez-vous et vérifiez l’alignement. Un support incliné, un filetage endommagé, un joint comprimé ou un collier mal vissé peuvent rendre une force supplémentaire dangereuse.
Ne frappez pas le verre et n’utilisez pas d’outil dur contre son rebord. Ne serrez pas le globe avec une pince. Si la bague métallique nécessite un outil, utilisez la méthode du fabricant du luminaire ou demandez à un technicien qualifié de protéger à la fois le verre et le support. Une demande de remplacement d’abat-jour doit inclure des photos de la bague et du support car le remplacement doit correspondre à l’interface réelle.
Que faire si l’abat-jour en verre n’a pas de vis visibles ?
L’absence de vis visibles ne signifie pas que l’abat-jour se dévisse simplement. Il peut utiliser des clips internes, une libération de type baïonnette, une bague cachée, une base collée ou un support qui doit d’abord être retiré du luminaire. Un rappel de la CPSC a décrit un luminaire de salle de bain où les abat-jour étaient collés à une base métallique et aucune vis de fixation n’était visible sur le luminaire monté. C’est une raison évidente d’identifier le modèle au lieu de forcer le verre.
Si l’abat-jour est collé, fissuré, ébréché ou reste bloqué après l’étape de libération documentée, cessez d’utiliser le luminaire et demandez des instructions au fabricant ou à un professionnel qualifié. Ne chauffez pas le verre, ne coupez pas l’adhésif pendant qu’il est monté, ne percez pas le support et n’insérez pas de tournevis entre le verre et le métal. Ces actions peuvent transformer un problème de rétention inconnu en un problème de casse et de blessure.
Que devez-vous inspecter après avoir retiré l’abat-jour ?

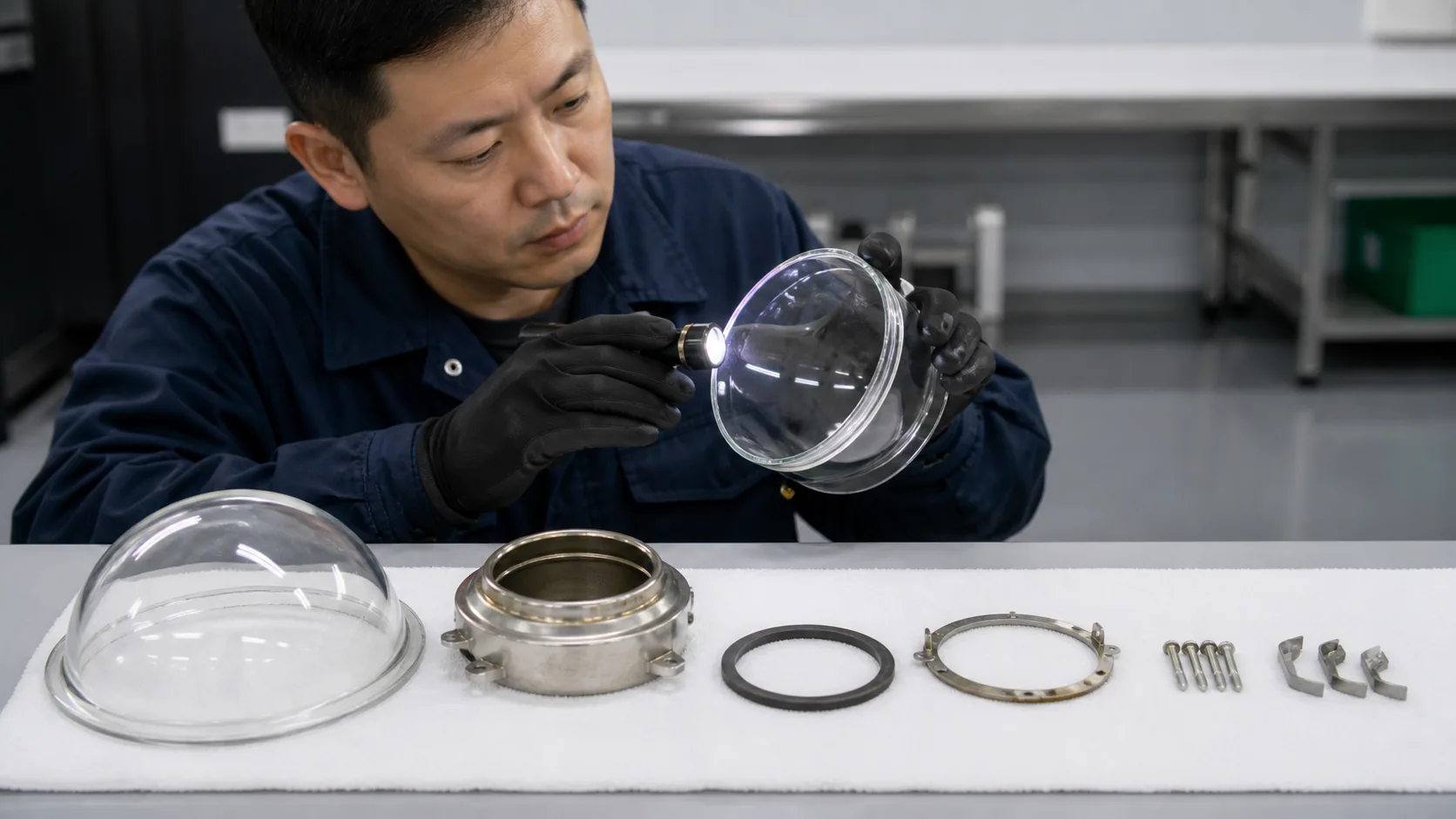

Placez l’abat-jour sur une surface rembourrée et inspectez le col, le rebord, les trous, les filetages, les languettes et les zones de contact. Recherchez un nouvel éclat, une fissure capillaire, un blanchiment, une abrasion, une décoloration due à la chaleur ou une empreinte de joint concentrée en un point. Vérifiez séparément le support pour détecter des languettes tordues, des filetages endommagés, des rondelles manquantes, de la corrosion et un rebord qui n’est plus de niveau.
Disposez les pièces dans l’ordre de démontage et photographiez l’ensemble de côté. Ce dossier aide à distinguer un problème de verre d’un problème de support. Si l’abat-jour doit être remonté sur le même luminaire, suivez la séquence d’installation du fabricant et ne serrez pas excessivement une bague, un capuchon ou un élément de fixation.
Le Liste de contrôle pour l’inspection de la qualité des abat-jour en verre JX peut aider à organiser les contrôles visuels. Pour un remplacement sur mesure, notez également si l’abat-jour comporte des trous, des découpes ou un bord spécial. Ces détails influencent le dessin et la vérification de l’ajustement, donc la guide des trous et découpes pour abat-jour en verre est un compagnon utile.

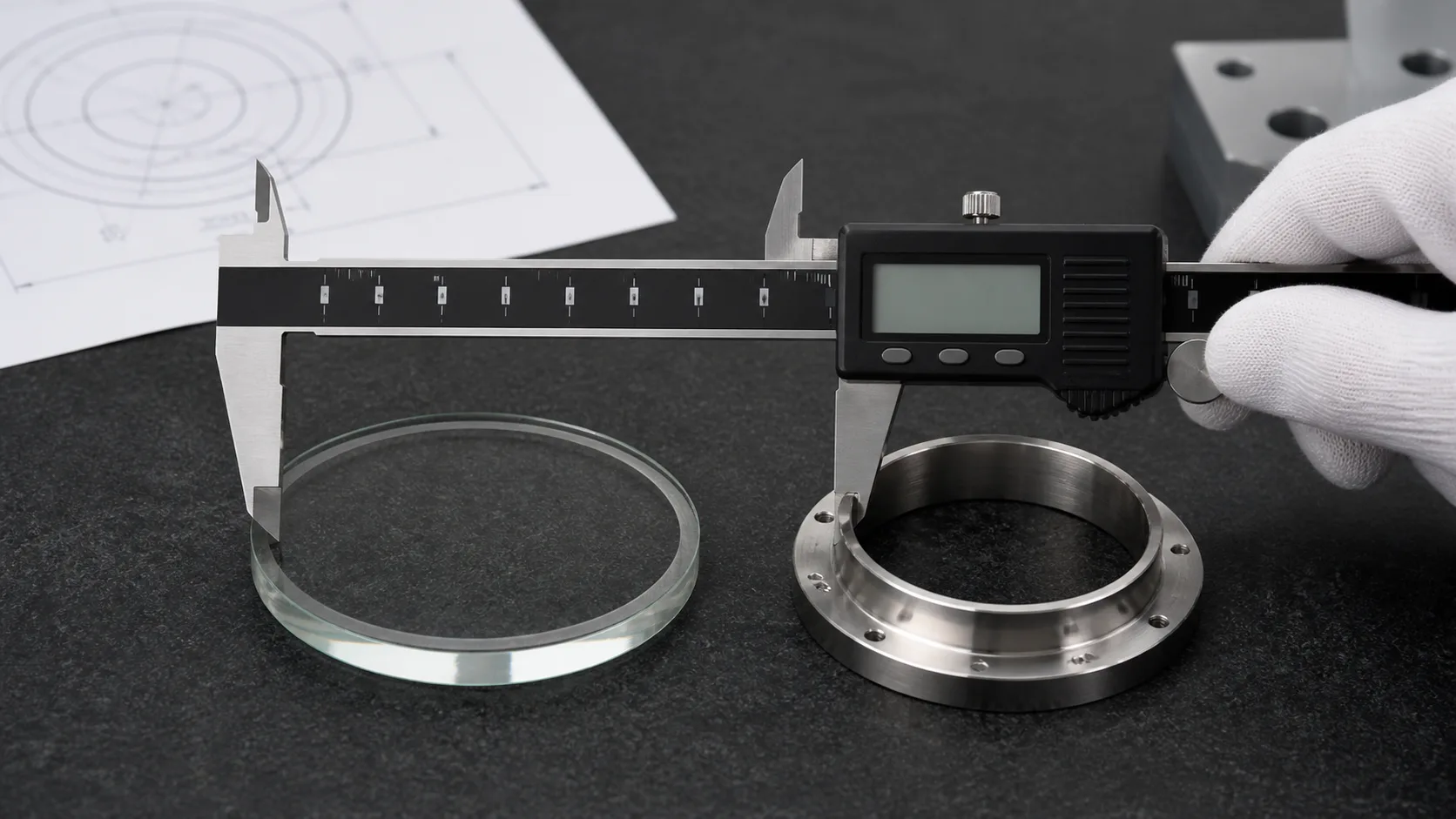

Quelles mesures sont nécessaires pour un abat-jour de remplacement ?
Ne commandez pas à partir d’une photo ou uniquement du plus grand diamètre extérieur. Mesurez l’interface critique entre le verre et le support avec l’abat-jour et la pièce correspondante dans la même unité. Notez les emplacements de mesure, l’outil utilisé et si chaque valeur correspond au diamètre intérieur, au diamètre extérieur, à la hauteur, à l’ouverture, au filetage ou au rebord de contact.
| Saisie pour remplacement | Que photographier ou mesurer | Pourquoi c'est important |
|---|---|---|
| Identité du luminaire | Étiquette du modèle, luminaire complet et position installée | Des formes similaires peuvent utiliser des supports et des méthodes de fixation différentes |
| Profil du verre | Hauteur, diamètre maximal, col ou ouverture, et croquis de la forme | La silhouette extérieure ne définit pas le support |
| Interface d’accouplement | Ouverture du support, anneau, filetage, rebord, languettes, vis et rondelles | Le remplacement doit reposer sur le support réel |
| Caractéristiques spéciales | Trous, découpes, fentes, encoches, ondulations ou traitement des bords | Une petite caractéristique peut modifier l’outillage et l’orientation |
| Aspect du verre | Transparent, opale, dépoli, bullé, nervuré, coloré ou finition enduite | L’aspect et la transmission de la lumière nécessitent une validation d’échantillon |
| État et quantité | Cassé, ébréché, manquant, échantillon, pilote ou quantité de production | Le chemin de validation et l’emballage dépendent de l’étape de la commande |
Le Guide de mesure de l’abat-jour en verre de remplacement JX explique la différence entre une taille visuelle et une taille d’interface. Pour une commande de production, envoyez un dessin avec les dimensions critiques et utilisez la liste de vérification du dessin technique pour vérifier que le fournisseur dispose des informations nécessaires pour l’examen.

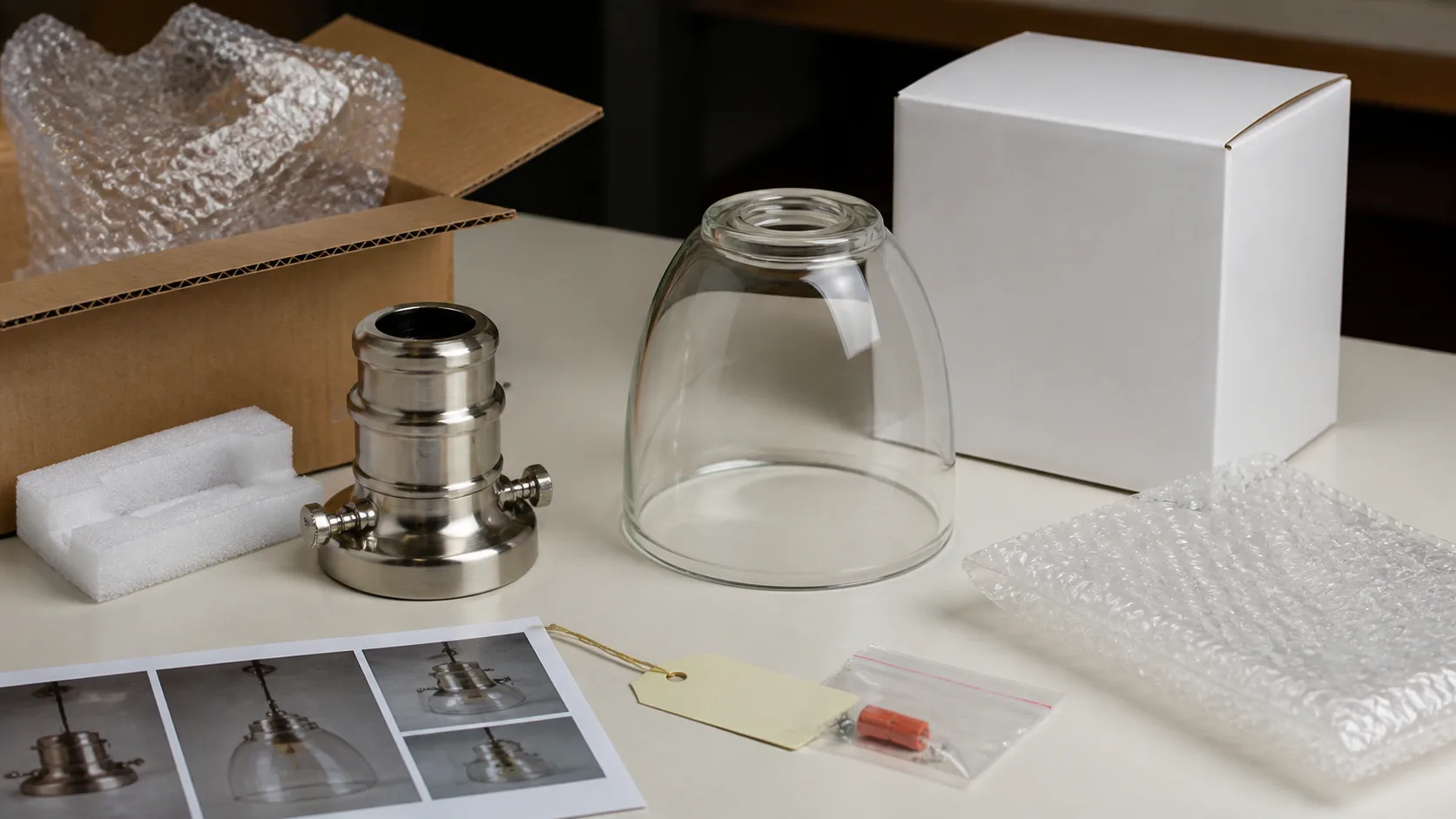

Que faut-il envoyer lorsque l’abat-jour ne peut pas être retiré ?
Envoyez le modèle du luminaire, des photos générales, des photos rapprochées du support, une courte vidéo du mouvement tenté, et les dimensions visibles. Indiquez si le luminaire est installé, si le verre est endommagé, si l’anneau ou la vis bouge, et si le support bouge avec le verre. N’expédiez pas un abat-jour lâche ou endommagé sans emballage de protection et une description claire de l’état.
Pour un examen de remplacement, incluez l’abat-jour d’origine s’il peut être retiré en toute sécurité. S’il ne peut pas l’être, un dessin de profil et des photos claires de l’interface peuvent suffire pour commencer une discussion sur l’ajustement, mais une approbation finale peut encore nécessiter un échantillon physique ou un support d’accouplement. Le page du fabricant de verrines personnalisées pour lampes explique le type d’informations OEM et ODM qui peuvent soutenir un devis.
Utilisez cette courte liste d’accueil :
- Modèle et application du luminaire.
- Quantité pour échantillon, remplacement, pilote ou production.
- Profil du verre et dimensions critiques de l’ouverture.
- Détails du support, anneau, filetage, clip, languette, joint ou vis.
- Matériau et finition du verre si connus.
- Toute fissure, éclat, rayure, voile, décoloration ou réparation précédente.
- Lieu de livraison requis, besoins d’emballage et méthode d’approbation.
Que ne faut-il jamais faire à un abat-jour en verre coincé ?
Ne continuez pas à utiliser un luminaire avec un abat-jour fissuré ou lâche simplement parce qu’il est encore allumé. N’utilisez pas une serviette comme substitut à un joint conçu. Ne mettez pas de métal dur entre le verre et le support. N’appliquez pas de colle, de chaleur, d’impact ou de pince à forte pression pour faire bouger l’abat-jour. Ne retirez pas les parties électriques d’un luminaire de plafond ou mural sauf si le travail est dans le rôle et la qualification de la personne qui le fait.
La réparation correcte peut être un abat-jour de remplacement, une nouvelle pièce de retenue, une réparation du support du luminaire, ou une procédure de service spécifique au modèle. L’article ne peut pas identifier ce résultat à partir d’une photo générique. Il peut vous aider à préserver les preuves et à arrêter avant une casse évitable.
Questions fréquemment posées
Que dois-je faire avant de retirer un abat-jour en verre coincé ?
Coupez et isolez l’alimentation, laissez le verre et la quincaillerie refroidir, dégagez la zone en dessous et soutenez l’abat-jour. Prenez une photo du support et vérifiez la présence de fissures, d’éclats, de pièces desserrées ou d’un luminaire rappelé avant de desserrer toute bague, vis, pince ou écrou décoratif.
Comment retirer un abat-jour en verre à vis ?
Vérifiez que la bague ou la collerette est la pièce de déverrouillage, soutenez l’abat-jour par en dessous et tournez uniquement la bague dans le sens indiqué par les instructions du luminaire. Si elle se bloque, oscille ou fait tourner le corps du luminaire, arrêtez-vous et vérifiez l’alignement, l’état du filetage, la position du joint et les éventuels dommages au support.
Puis-je utiliser une pince ou de l’huile pénétrante sur un abat-jour en verre ?
Ne pincez pas le verre avec une pince. Un fabricant de luminaires ou un technicien qualifié doit décider si un élément de fixation métallique bloqué nécessite un outil ou un produit pénétrant. Gardez tout liquide éloigné de la douille et du câblage, et n’exercez jamais de force contre le bord du verre.
Dois-je retirer un abat-jour présentant une fissure ou un éclat ?
Ne traitez pas un abat-jour endommagé comme une pièce de service normale. Isolez le luminaire, soutenez le verre sans presser la zone endommagée, et organisez un service spécifique au modèle ou une évaluation de remplacement. Une fissure, un bord tranchant ou un fragment lâche constitue une condition d’arrêt.
Comment savoir quel abat-jour en verre de remplacement commander ?
Faites correspondre le modèle de la lampe, le support ou l’adaptateur, l’ouverture critique, l’anneau ou le filetage, la hauteur, le profil, la finition, les trous spéciaux ou découpes, la quantité et l’état du verre. Envoyez des photos de la pièce de fixation, pas seulement la vue de face de l’abat-jour.
Quand faut-il faire appel à un électricien ou à un fabricant de luminaires pour le démontage ?
Utilisez une aide qualifiée lorsque l'alimentation ne peut pas être isolée, que le luminaire est câblé en dur ou structurellement instable, que l'abat-jour est en hauteur ou lourd, que le système de fixation est caché, ou que le verre est collé ou endommagé. Les conseils généraux sur les abat-jour ne remplacent pas les instructions du fabricant de luminaires ni les exigences électriques.
Notes de source
Le guide d’installation des abat-jour en verre Besa documents un ensemble de suspension avec une coupelle de équilibrage, un capuchon de retenue, des vis de fixation et des rondelles en silicone, et met en garde contre un serrage excessif. Le instructions de montage Visual Comfort document un support séparé, des languettes et des vis de base sur un luminaire mural. Ce sont des exemples de la raison pour laquelle les guides spécifiques au modèle contrôlent.
Le Rappel CPSC Ginger et Rappel CPSC IKEA illustrent les conséquences de la séparation du verre ou de la défaillance du matériel de retenue. Ce ne sont pas des diagnostics d'un luminaire non répertorié.
