Un trou dans un abat-jour en verre peut porter l’abat-jour, le positionner, offrir un passage pour un câble, accepter une vis ou dégager une partie du luminaire. Cela fait de l’ouverture une interface conçue, et non une décoration ajoutée après coup.
La question utile n’est pas simplement : " Quel est le diamètre du trou ? " Un fournisseur doit également savoir où commence la mesure, dans quelle direction l’axe du trou traverse une paroi courbe, quel matériel touche le verre, quand l’ouverture est réalisée et comment la pièce finie sera inspectée. Ces décisions influencent le procédé de formage, les opérations secondaires, l’outillage, le plan d’échantillonnage et le devis.

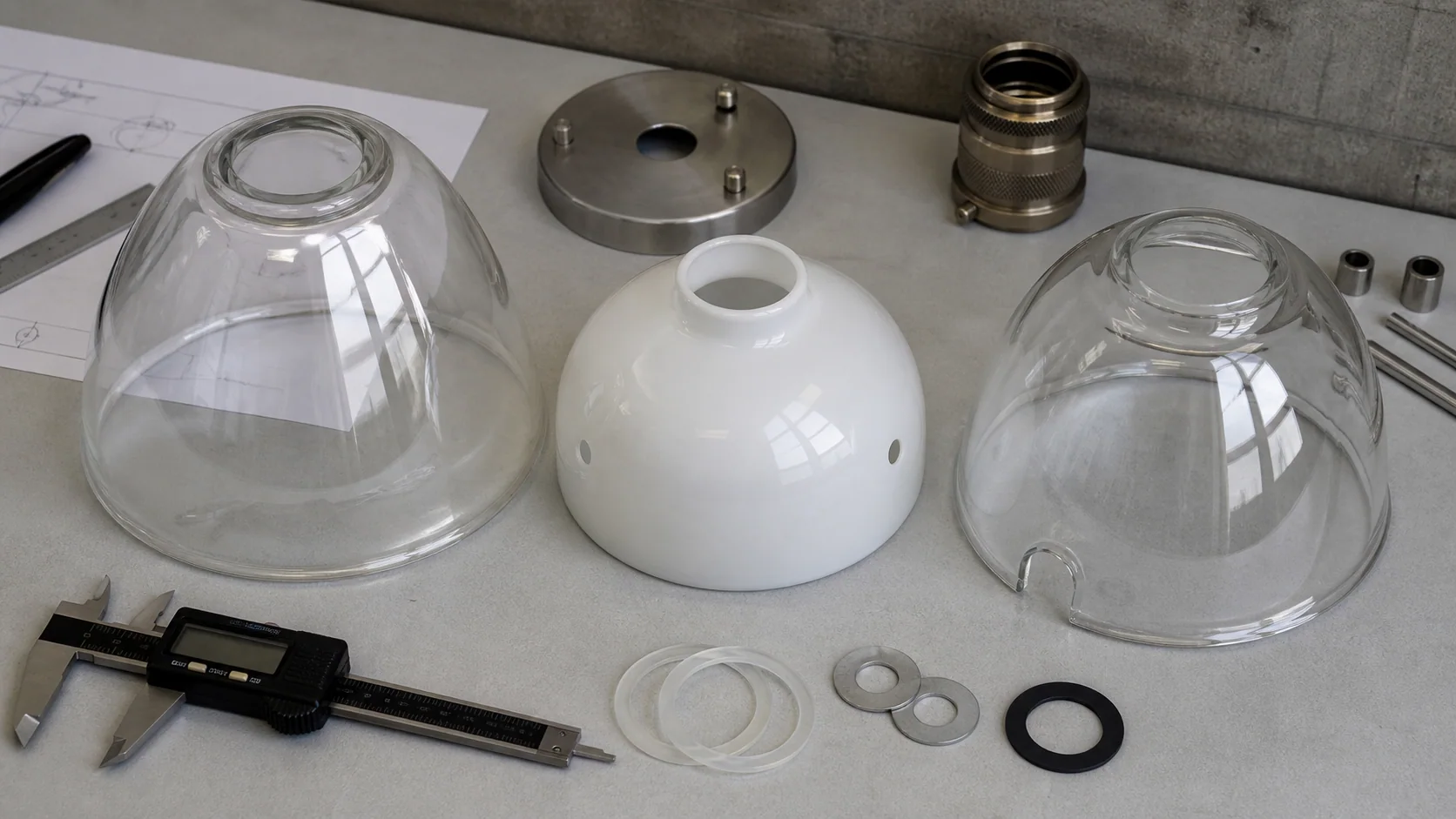

Ce guide explique comment spécifier les trous et découpes d’abat-jour en verre pour un luminaire personnalisé. Il est destiné à la revue de conception et d’approvisionnement, et non comme un tutoriel de perçage à faire soi-même. Ne percez pas un abat-jour installé ou du verre dont le matériau et le traitement sont inconnus. Demandez au fabricant de confirmer si l’opération proposée convient au verre spécifique et à la séquence de production.
Commencez par la fonction que l’ouverture doit remplir
Une ouverture peut sembler correcte sur un rendu et pourtant échouer lors de l’assemblage. Définissez sa fonction avant de choisir sa forme ou son procédé.
| Fonction de l’ouverture | Avec quoi elle interagit | Ce que l’acheteur doit contrôler |
|---|---|---|
| Ouverture centrale de montage | Douille, tige filetée, bague de retenue, capuchon ou matériel de rosace | Diamètre fini, surface d’appui, concentricité, empilement de joints et rondelles |
| Trou de montage latéral | Vis de fixation, goupille, clip, support ou entretoise | Nombre de trous, espacement angulaire, hauteur, axe, contact de la pointe de vis, dégagement local |
| Sortie de câble | Câble isolé, serre-câble, manchon ou passe-fil | Chemin dégagé minimum, état du bord, chemin de courbure, séquence d’assemblage |
| Ouverture de ventilation ou de service | Chemin d’air, outil d’accès, capteur ou fixation amovible | Zone ouverte, emplacement, accès pour le nettoyage, apparence depuis les angles de vue normaux |
| Fente ou encoche | Support fixe, languette, câble ou dispositif anti-rotation | Rayon d’extrémité, largeur, profondeur, état des angles, sens d’insertion |
Le même diamètre nominal peut remplir des fonctions très différentes. Une ouverture centrale maintenue entre de larges joints ne se comporte pas comme un petit trou latéral en contact avec une vis. Fournissez au fournisseur l’interface complète plutôt que de demander que le verre soit conçu autour d’un seul chiffre isolé.

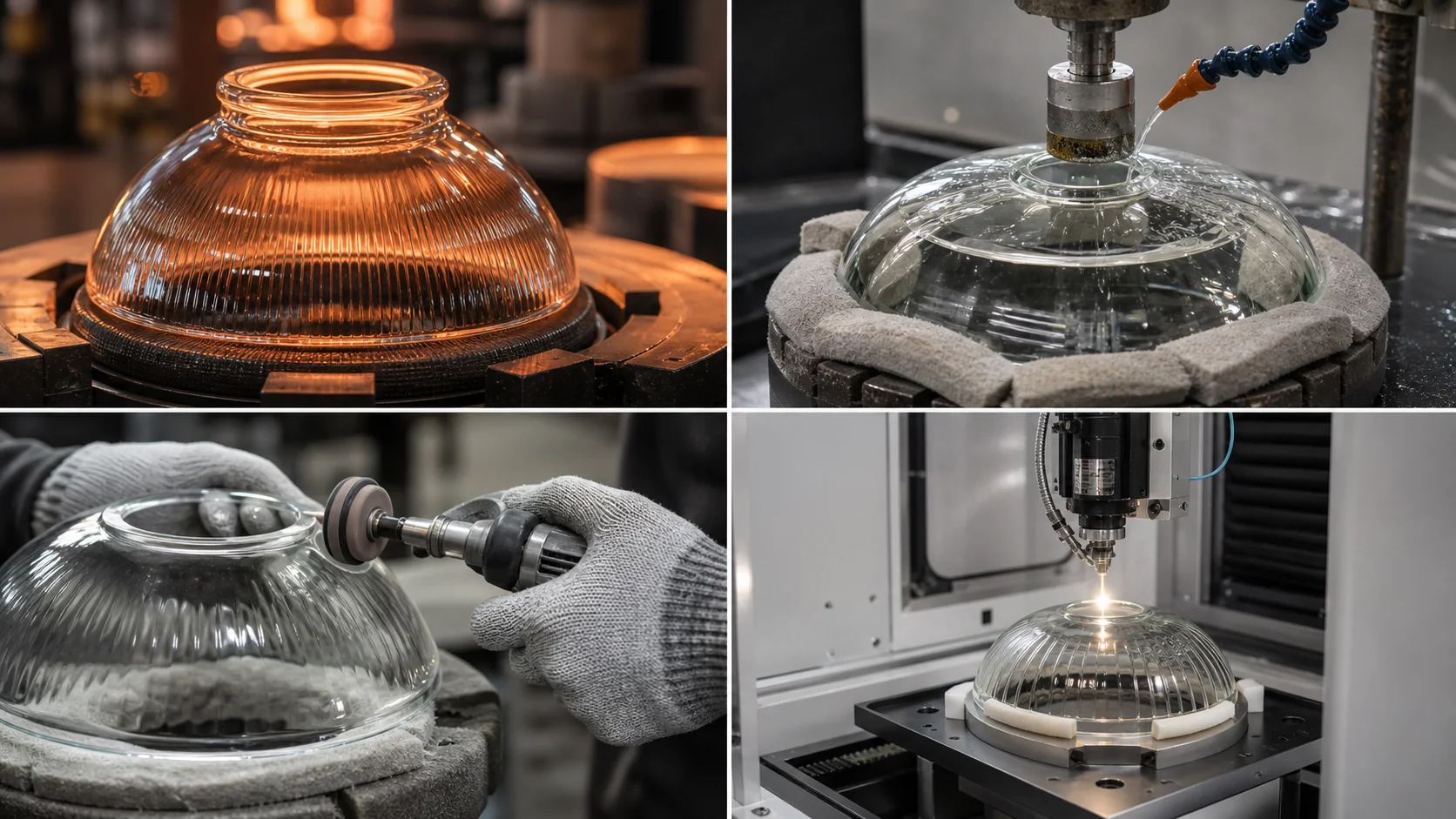

Choisissez la méthode d’ouverture avant de finaliser le dessin
Les ouvertures dans les abat-jour en verre peuvent être créées lors du formage ou par une opération ultérieure. La méthode réalisable dépend de la famille de verre, de la forme de la paroi, de la géométrie de l’ouverture, de la quantité de production, de la finition de surface et de la séquence de traitement. Elle dépend également des équipements et des dispositifs disponibles chez le fabricant.
| Itinéraire | Raison typique de la considérer | Décisions restant à confirmer |
|---|---|---|
| Ouverture formée ou moulée | Géométrie répétée, col ou rebord, élément de fixation intégré | Outillage, dépouille, position de la soudure, paroi locale, finition finale, variation dimensionnelle |
| Ouvert et fini après formage | Un ébauche soufflée ou pressée nécessite que son ouverture soit amenée à la dimension finale | Ligne de coupe, surépaisseur de meulage, finition du bord, surface de mesure finale |
| Trou percé au diamant | Un trou traversant rond est nécessaire dans un verre recuit approprié | Dispositif de maintien, refroidissement, état d’entrée et de sortie, critères d’écaillage, nettoyage |
| Découpe meulée ou usinée | Une ouverture nécessite un ajustement, une fente ou une surface de contact contrôlée | Rayon d’angle, finition des bords, accès de l’outil, paroi locale et traces de procédé |
| Laser ou autre procédé spécialisé | Géométrie fine ou cas de production spécifique au procédé | Compatibilité du verre, enveloppe machine disponible, qualité des bords, coût et rendement |
Corning décrit des systèmes laser capables de percer des trous et de produire des cercles, des fentes et d'autres découpes dans certaines applications de verre renforcé et non renforcé. Cela prouve que la technologie existe, mais ne prouve pas qu'elle soit adaptée ou disponible pour chaque abat-jour tridimensionnel. Demandez au fournisseur réel d'identifier le procédé proposé et ses limites.
Les ouvertures formées peuvent combiner ajustement et forme
Une ouverture formée peut inclure un col, une épaule, une bride, une caractéristique semblable à un filet ou une région renforcée. Elle peut réduire le travail secondaire lorsque la géométrie est stable et que la quantité justifie l'outillage. Elle peut aussi introduire du dépouille, des joints de moule, des variations locales d'épaisseur ou des bavures qui doivent être comprises avant que l'acheteur n'impose une dimension finale stricte.
Indiquez si le dessin décrit la surface telle que formée ou une surface qui sera meulée par la suite. Si du matériel repose sur l'ouverture, identifiez la face de contact finale. La dimension du moule seule n'est pas forcément celle qui contrôle l'assemblage.

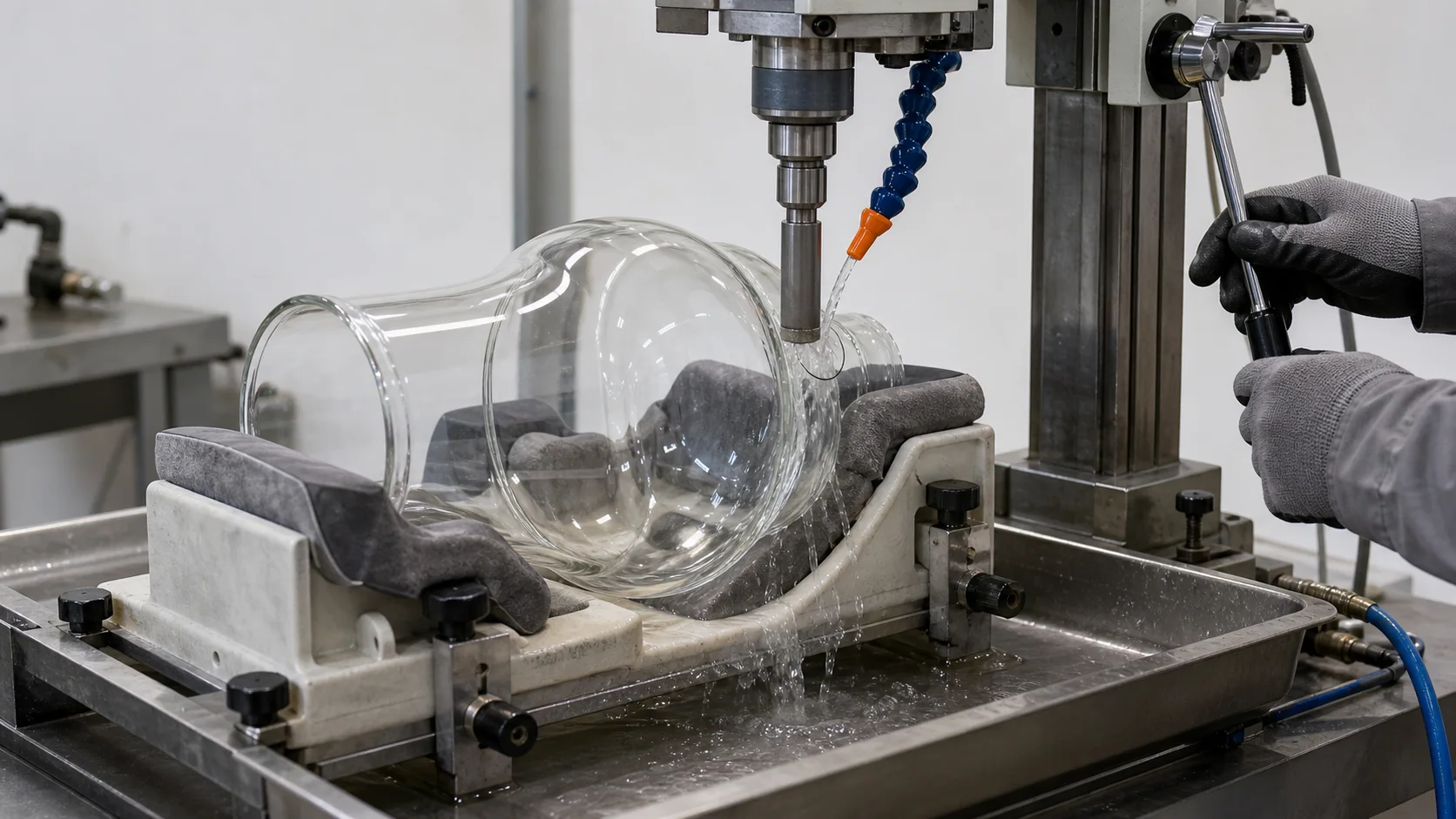

Les trous percés dépendent du support et de la séquence
Le perçage mécanique enlève de la matière d'une pièce fragile. Le maintien, la trajectoire de l'outil, le refroidissement, le support des parois, ainsi que les conditions d'entrée et de sortie sont tous importants. Un trou rond à travers un panneau plat n'est pas automatiquement équivalent à un trou à travers une paroi d'abat-jour conique ou doublement incurvée.
Le dessin ne doit pas imposer une vitesse de perçage ou un outil générique simplement parce qu'il est apparu dans un guide de fabrication. Donnez au fournisseur le résultat requis, les contraintes d'accès, le matériau, l'état des parois, la quantité et la méthode d'acceptation. Le fournisseur pourra alors proposer l'opération et fournir des échantillons probants.

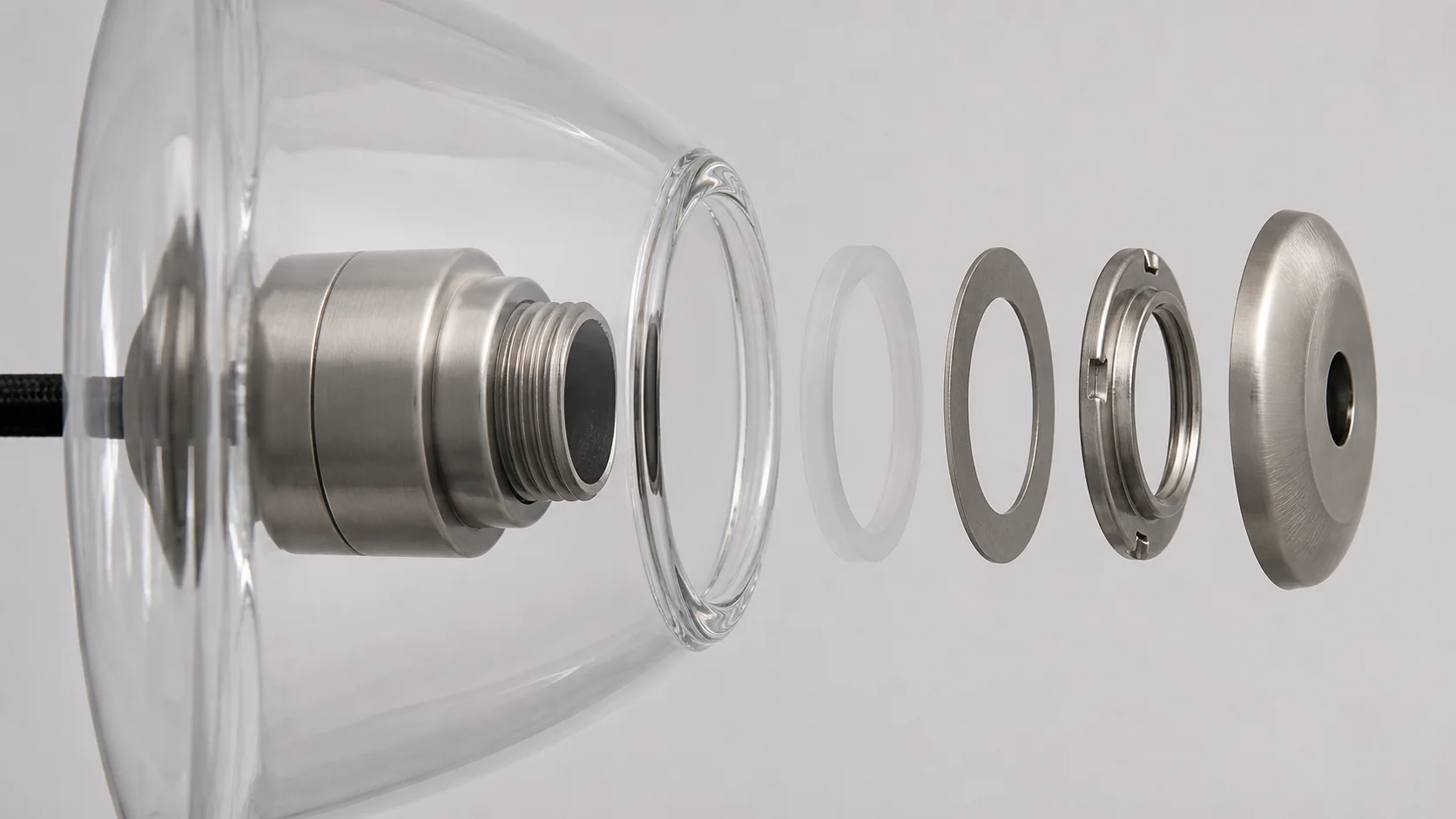

Spécifiez les ouvertures de montage centrales comme un empilement complet
Un trou central est souvent décrit comme une ouverture pour pendentif ou un trou pour douille de lampe. L’étiquette est utile, mais l’ensemble du montage détermine si l’abat-jour se pose sans basculer, coincer ou créer des points de charge.
Incluez ces pièces dans la revue :
- La douille, la tige filetée ou le support qui traverse l’ouverture.
- Tout joint supérieur et inférieur qui amortit le verre.
- Rondelles, coupelles, capuchons, bagues ou épaulements qui répartissent la charge.
- L’écrou ou le dispositif de retenue et la manière dont il est serré.
- Les câbles et les éléments de décharge de traction qui nécessitent également un dégagement.
- L’orientation assemblée et la direction de la gravité.
Définissez si la taille du trou contrôlé est mesurée à la face intérieure, à la face extérieure, à la section la plus étroite ou à un plan de jauge. Une paroi courbe ou une ouverture conique peut avoir plusieurs diamètres valides. Si un capuchon doit masquer le trou, indiquez son diamètre de recouvrement utile plutôt que de se fier à un nom de catalogue.
Ne considérez pas la taille nominale de la douille comme une dimension finale du verre. Les accessoires vendus sous la même désignation de douille peuvent différer en filetage, épaulement, bague de retenue, joint et mode d’installation. Envoyez le matériel de production ou un dessin contrôlé de celui-ci.

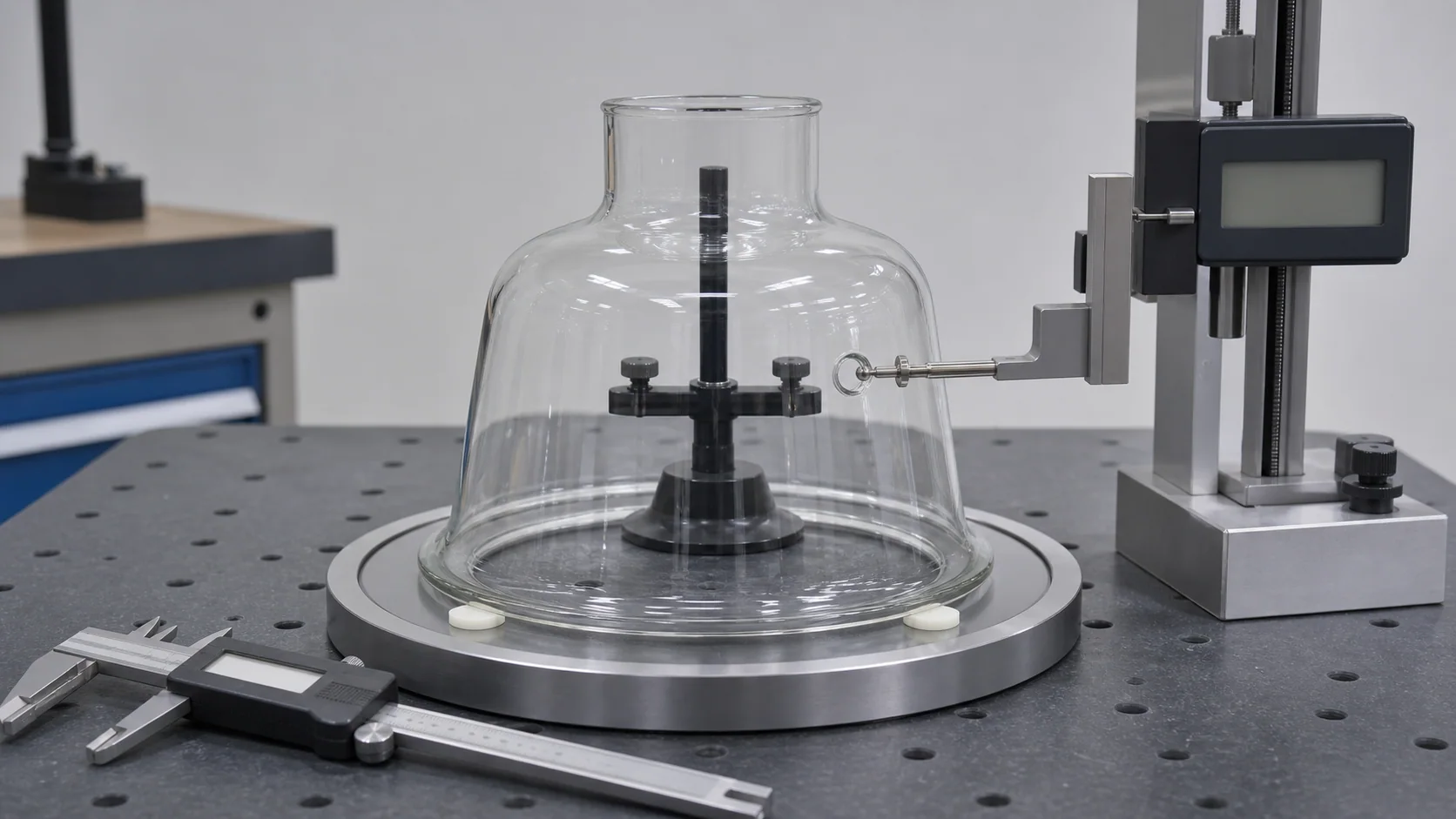

Localisez les trous latéraux à partir d’un repère de montage
Les trous latéraux reçoivent couramment des vis, des goupilles, des ressorts ou des supports. Leur position détermine si le matériel répartit la charge de manière uniforme et si l’abat-jour est bien de niveau.
Évitez de localiser un trou latéral à partir d’un bord décoratif ou d’un point haut non contrôlé. Posez l’abat-jour sur la surface qui contrôle l’installation, puis définissez un système de repères. Un dessin pratique peut utiliser :
- repère A pour la face de contact du support ou la bague de montage ;
- repère B pour l’axe central de l’abat-jour ;
- repère C pour un élément d’orientation, une soudure, une surface plane ou une référence visuelle convenue.
À partir de ces références, spécifiez la hauteur du centre du trou, la position angulaire, le nombre de trous, le motif d’espacement et la direction de l’axe. Pour des trous opposés, indiquez s’ils doivent partager une même ligne à travers l’abat-jour ou simplement être espacés à intervalles angulaires égaux.

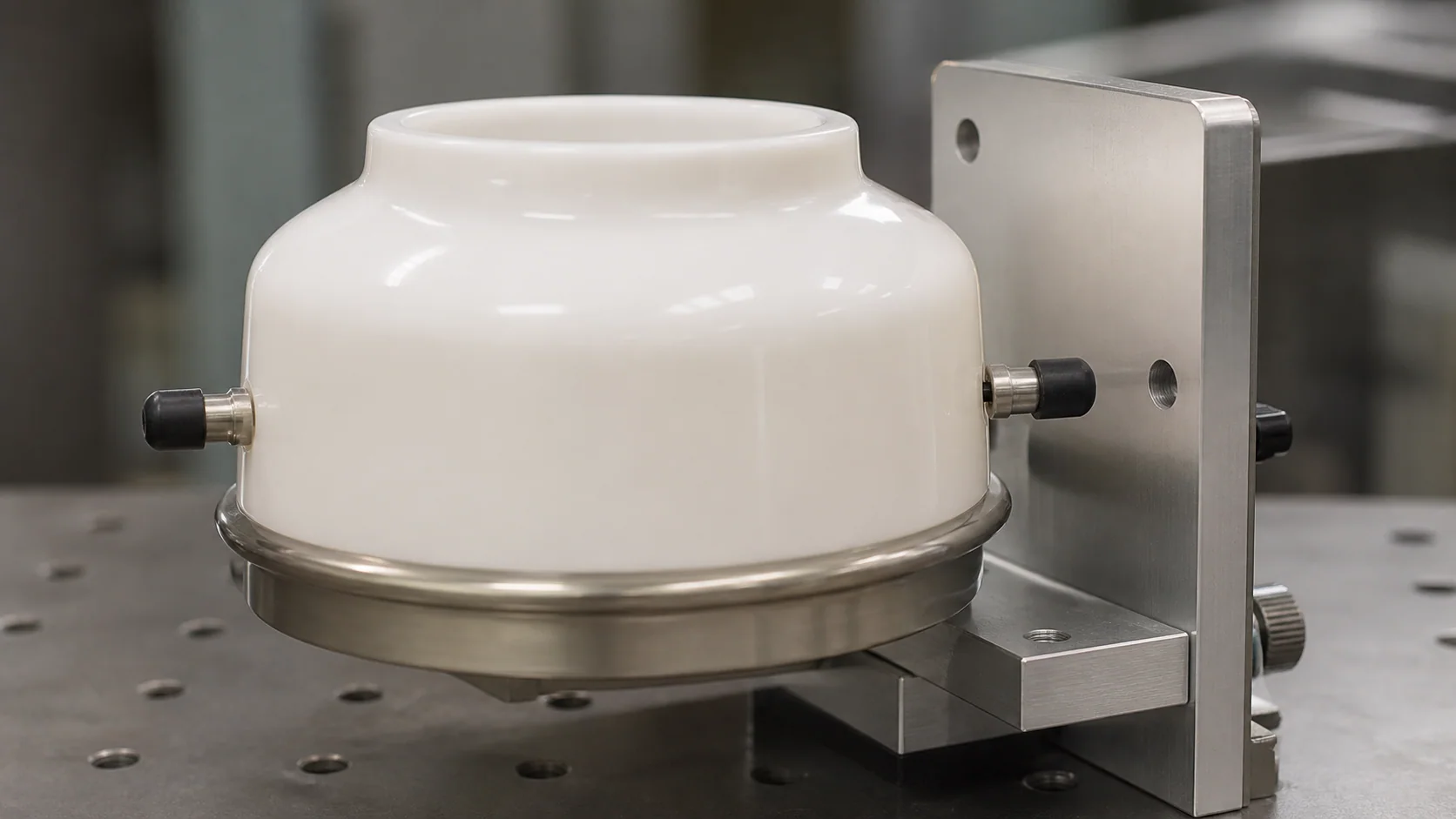

Montrez l’extrémité de la vis et la méthode de contact
Un abat-jour maintenu par vis nécessite plus qu’un trou correspondant. Indiquez si la vis traverse le verre, ne pénètre que partiellement, s’appuie sur un œillet ou entre en contact avec un insert métallique ou polymère. Précisez la forme prévue de l’extrémité de la vis et si l’installateur doit serrer jusqu’à une butée franche ou simplement jusqu’à ce que l’abat-jour soit maintenu.
Ne comptez pas sur la force d’assemblage pour ramener un trou mal positionné en place. Si trois vis doivent fléchir le verre ou le support pour aligner, les dimensions nominales ne décrivent pas un assemblage stable. L’examen de l’échantillon doit utiliser le gabarit réel et la séquence d’installation normale.

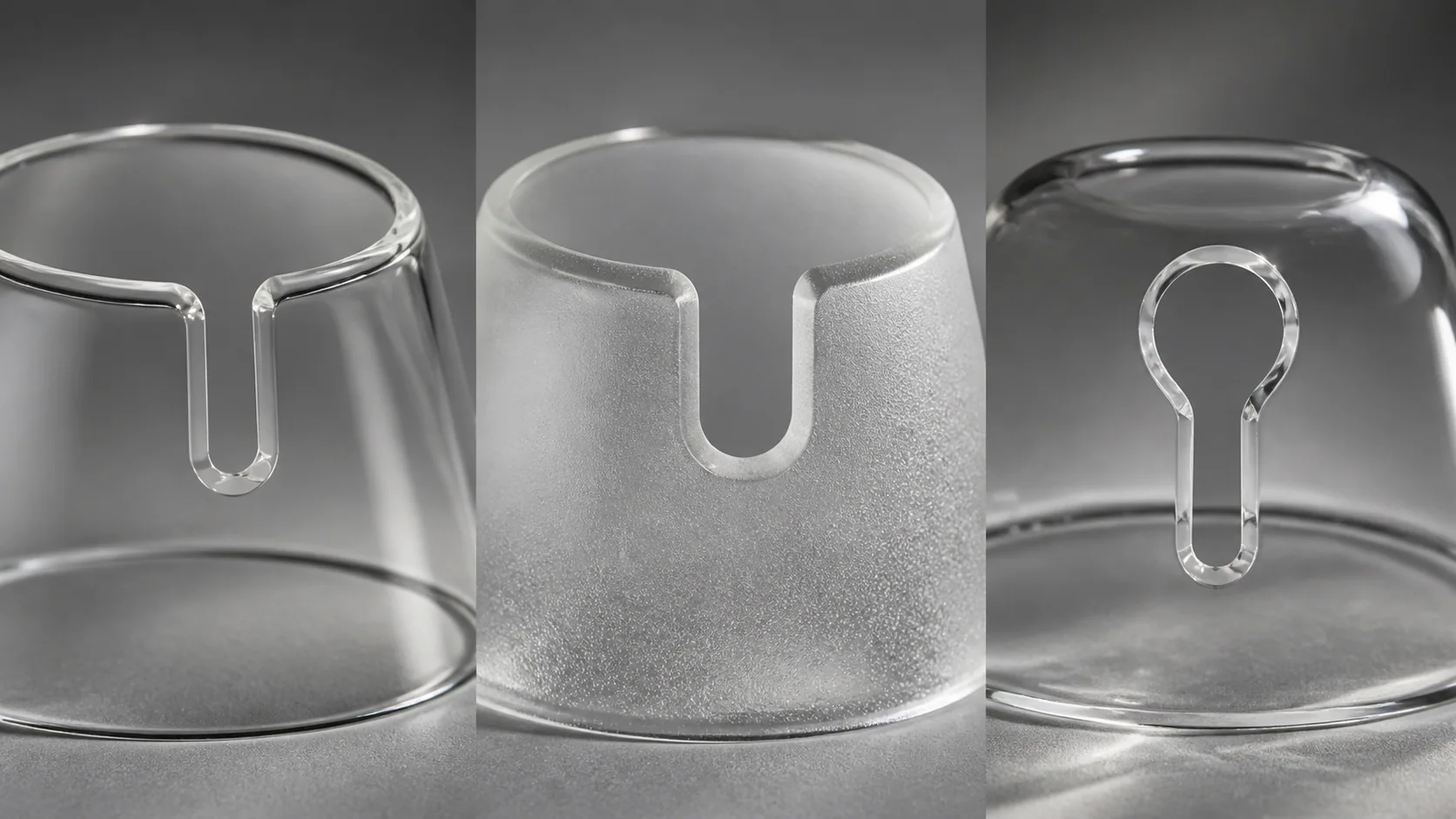

Dessinez les fentes et encoches avec une géométrie d’angle finie
Les fentes et encoches peuvent offrir un passage pour un câble, dégager un support ou permettre à l’abat-jour d’entrer dans un assemblage fixe. Elles créent également une géométrie locale plus complexe qu’un trou rond.
Définir :
- la largeur et la profondeur finies ;
- le rayon de fond ou d’extrémité ;
- le sens d’ouverture ;
- la relation avec le bord, la soudure, le pli ou l’élément décoratif le plus proche ;
- la finition de bord requise ;
- l’enveloppe de la languette, du câble ou du support correspondant ;
- si la caractéristique est visible après assemblage.
Un dessin montrant un angle interne vif peut être impossible ou indésirable pour le procédé proposé. Demandez au fournisseur d’indiquer le rayon réalisable sur le dessin avant l’outillage ou la fabrication d’un échantillon. Si un support doit glisser dans l’encoche et pivoter en place, montrez ce mouvement avec l’enveloppe maximale de la quincaillerie.

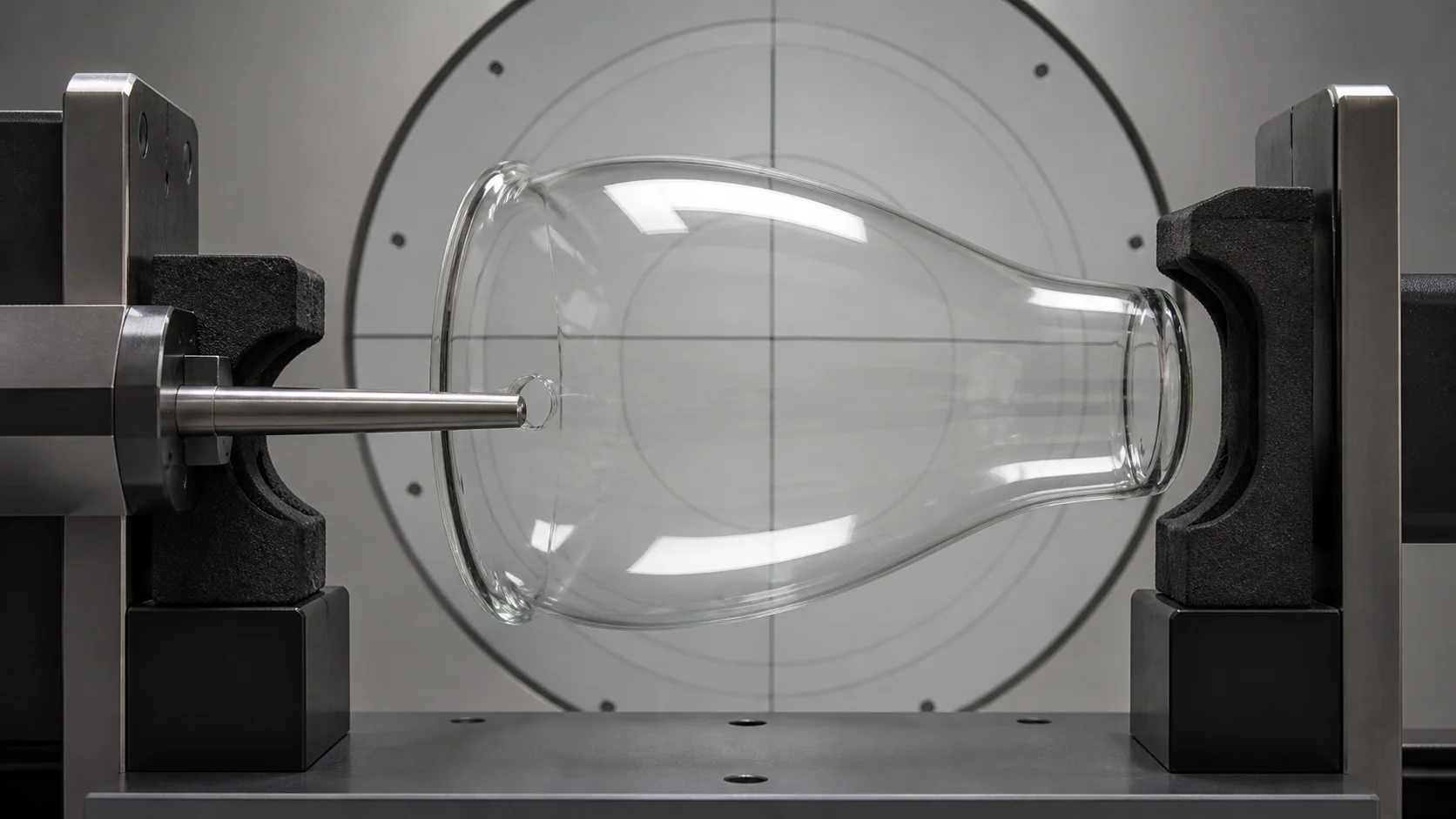

Définir l’axe du trou à travers le verre courbé
Une vue de face en deux dimensions peut masquer une ambiguïté critique : dans quelle direction le trou traverse-t-il la paroi ?
Sur un abat-jour cylindrique, un trou radial pointe généralement vers l’axe du cylindre. Sur un cône, une cloche, un globe ou un abat-jour de forme libre, la normale locale de la surface et l’axe central du produit peuvent ne pas coïncider. Un trou incliné peut modifier la forme apparente, le dégagement utilisable, l’alignement des vis et l’épaisseur du bord autour de l’ouverture.
Utilisez une vue en coupe à travers le trou et montrez l’un des éléments suivants :
- l’axe du trou par rapport à l’axe central du produit ;
- un angle à partir d’un plan de référence défini ;
- une ligne radiale vers un centre de construction défini ;
- une goupille ou une vis d’assemblage qui définit la direction requise ;
- une jauge fonctionnelle qui représente le matériel assemblé.
Indiquez également où le diamètre du trou est mesuré. Un outil cylindrique traversant une paroi inclinée ou courbe peut produire une ouverture qui semble ovale selon la direction d’observation, même si l’alésage lui-même est rond.
Contrôler l’emplacement sans supposer que la surface est plane
Les pièces courbes nécessitent une méthode de mesure répétable. Une dimension tracée le long de la surface en verre peut différer d’une corde droite, d’une hauteur projetée ou d’une mesure angulaire autour de l’axe central. Indiquez laquelle prévaut.
| Méthode de localisation | Utile lorsque | Risque à retirer du dessin |
|---|---|---|
| Hauteur depuis le repère d’assise | L’abat-jour possède une face de montage stable | Mesurer à partir d’un bord décoratif irrégulier à la place |
| Angle autour de l’axe central | Trous multiples répétés autour d'une pièce rotative | Aucune orientation d'angle zéro définie |
| Corde ou distance projetée | L’inspection utilise un gabarit ou une vue optique | Confusion entre la distance de surface et la distance droite |
| Coordonnée à partir des références du gabarit | La pièce possède des éléments d’orientation contrôlés | Les références ne peuvent pas être reproduites sur l’abat-jour réel |
| Gabarit fonctionnel | L’alignement du matériel est plus important qu’une coordonnée isolée | Le gabarit ne représente pas le pire cas du matériel |
Le liste de vérification du dessin technique d'abat-jour en verre explique le dossier de plans plus large. Pour les trous et découpes, ajoutez une vue en section dédiée et une méthode d’inspection plutôt que de laisser la caractéristique comme un cercle non qualifié.
Considérez la distance au bord et la paroi locale comme des questions de conception
La matière restante autour d’une ouverture influence le traitement, la manipulation et l’assemblage. Le rebord le plus proche, un autre trou, une ligne de moulage, un changement de profil net ou une paroi locale fine peuvent tous modifier ce qui est réalisable.
N’importez pas un seul rapport minimum de distance au bord issu du verre plat architectural et ne le présentez pas comme une règle universelle pour les abat-jour. Les panneaux plats et les abat-jour courbés ou formés diffèrent en géométrie, variation de paroi, contrainte résiduelle, support et charge. Donnez plutôt au fournisseur :
- la famille de verre réelle et le procédé de formage envisagé ;
- l’état nominal et attendu de la paroi locale ;
- la géométrie complète du trou ou de la découpe ;
- la distance à chaque bord et caractéristique proches ;
- la charge d’assemblage et les pièces en contact ;
- que la zone soit visible ou manipulée ;
- tests d'échantillons et de production requis.
Demandez au fournisseur de signaler toute zone à risque et tout changement de géométrie proposé sur le dessin contrôlé. Un rayon plus grand, un trou déplacé, un joint plus large, une fixation différente ou un bossage formé peuvent résoudre l’interface plus efficacement que d’exiger la géométrie d’origine sans revue de processus.

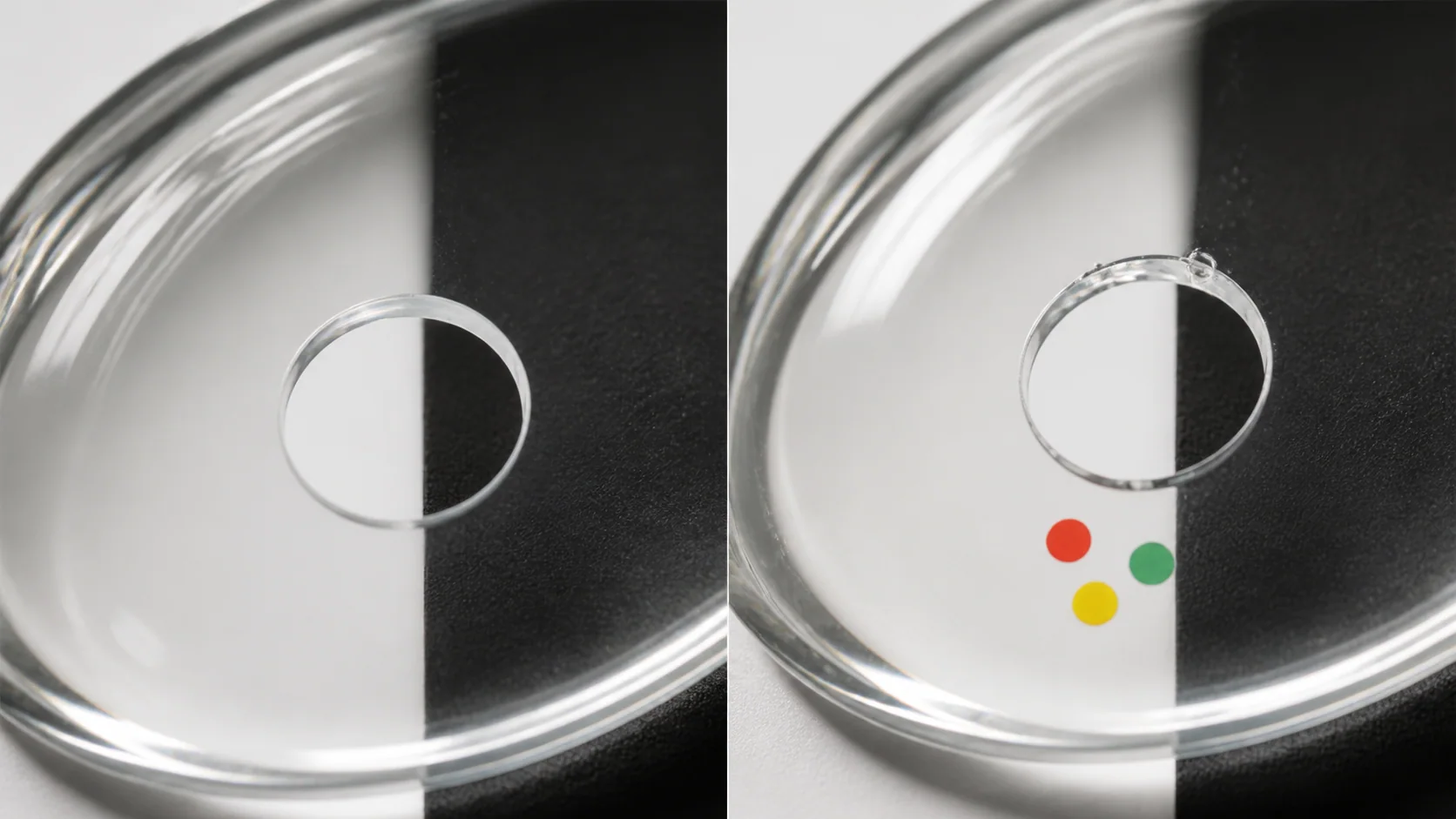

Inclure le bord du trou fini dans le plan d’acceptation
Le bord du trou peut être caché par un joint, visible, touché lors de l’assemblage ou soumis à une charge par la quincaillerie. Définissez ce qui est inspecté après l’opération finale.
| Vérifier | Approche possible d’inspection | Question d’approbation |
|---|---|---|
| Diamètre ou largeur | Pied à coulisse, calibre à bouchon, calibre à broche ou pièce d’accouplement | Quel plan ou quelle section contrôle le résultat ? |
| Position | Fixation de référence, jauge de hauteur, contrôle optique ou calibre fonctionnel | Quel repère et quelle orientation sont reproductibles ? |
| Axe | Calibre à broche, broche de fixation ou comparaison de section | La quincaillerie doit-elle passer librement ou s’aligner à un angle cible ? |
| État du bord | Lumière rasante, grossissement, échantillons limites approuvés | Quels copeaux, coquilles, traces de meulage ou zones rugueuses sont acceptables ? |
| Profil local | Gabarit, jauge de section ou balayage contrôlé | Le perçage ou le meulage a-t-il modifié la paroi environnante ? |
| Assemblage | Matériel de fixation complet et méthode d'installation normale | L'abat-jour s'installe-t-il et reste-t-il en place sans alignement forcé ? |
Le guide de finition des bords d’abat-jour en verre explique la terminologie de la jante plus en détail. Le bord d’un trou peut nécessiter sa propre description de processus et un échantillon d’acceptation car l’accès, la visibilité et la géométrie diffèrent d’une jante ouverte.
Utilisez les échantillons limites avec précaution
Un échantillon physique peut aider à définir l’apparence du bord cosmétique, mais identifiez ce que l’échantillon contrôle. Un échantillon peut approuver l’apparence du bord du trou sans approuver le diamètre, la position, le matériau, la couleur ou le profil global. Gardez les dimensions mesurables sur le dessin.
Photographiez les deux faces de l’ouverture sous une lumière convenue. Si des éclats ou des marques de meulage sont examinés, incluez une échelle et identifiez la distance de visualisation utilisée pour l’inspection cosmétique. Conservez l’enregistrement approuvé avec la révision du dessin.

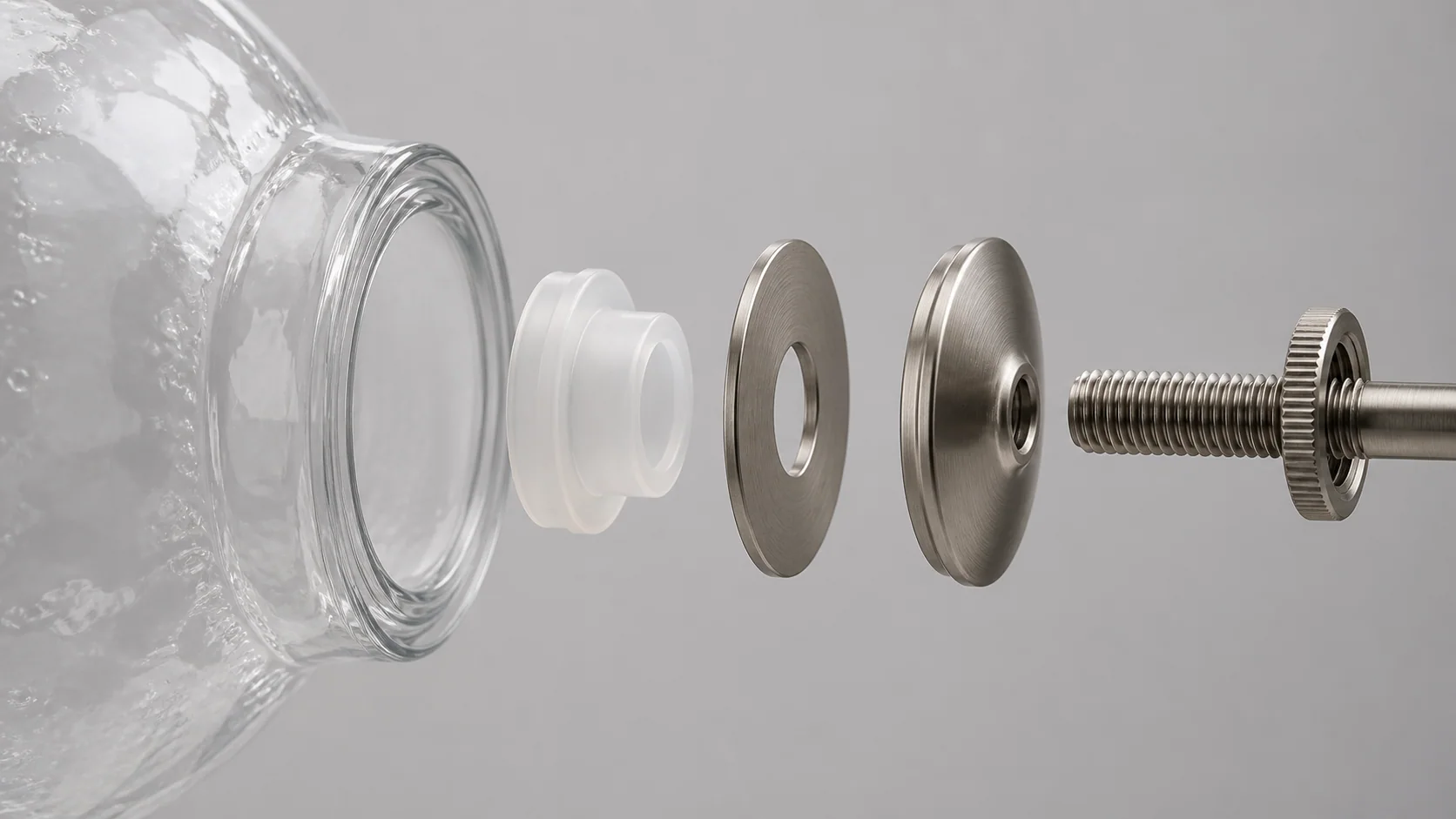

Vérifiez l’empilement du matériel pour la charge ponctuelle
Le verre ne doit pas être sollicité pour compenser une rondelle inclinée, un joint sous-dimensionné, une pointe de vis acérée, une bavure ou une surface de montage irrégulière. Examinez chaque contact autour de l’ouverture.
Vérifiez si :
- Un joint couvre toute la zone de support prévue.
- Une rondelle ou un capuchon repose à plat sur la surface réellement courbée.
- Des filetages, des bavures ou des coins métalliques peuvent toucher le verre.
- Le serrage peut continuer après que la quincaillerie ait atteint la butée prévue.
- Le mouvement thermique peut modifier la condition du serrage.
- La traction du câble ou le mouvement du dispositif transfère la charge au bord du trou.
- L’accès pour la maintenance favorise un serrage excessif ou un contact avec l’outil.
Si le montage nécessite une dureté spécifique de la bague, un profil de rondelle ou une méthode de serrage particulière, incluez cette pièce dans la nomenclature contrôlée. Un échantillon validé avec un joint temporaire souple ne valide pas la production avec un remplacement plus fin ou plus dur.
Confirmez la séquence de perçage, de finition et de traitement thermique
Demandez à quel moment l’ouverture est créée par rapport au formage, au recuit, à la finition décorative, au renforcement, au revêtement et à l’inspection finale. L’ordre peut influencer l’accès, la qualité des bords, les dimensions et la possibilité d’une opération ultérieure.
Pilkington indique que le verre plat trempé ne doit pas être coupé, scié, percé ou travaillé sur les bords après trempe. Son matériau de procédé impose également le perçage avant le formage et le renforcement dans la production de verre automobile. Ce sont des exemples faisant autorité sur l’importance de la séquence, mais ils ne définissent pas le parcours de production de chaque abat-jour.
Pour le projet réel, demandez :
- La pièce est-elle recuite, renforcée thermiquement, trempée thermiquement, renforcée chimiquement ou non traitée au stade du perçage ?
- L’ouverture est-elle formée avant le recuit ou usinée après le recuit ?
- Le meulage, le polissage, le revêtement ou le nettoyage modifieront-ils la taille finale ?
- La pièce peut-elle être supportée sans déformer ou marquer les surfaces visibles ?
- Quelle face est l’entrée de l’outil et laquelle est la sortie ?
- Quelle quantité d’échantillons est nécessaire pour démontrer la répétabilité ?
N'approuvez pas une étiquette de matériau telle que " trempé " sans savoir comment l’abat-jour et l’ouverture sont réellement traités. guide des matériaux pour abat-jour en verre couvre la sélection des matériaux ; le fabricant doit encore confirmer le procédé exact pour la pièce proposée.

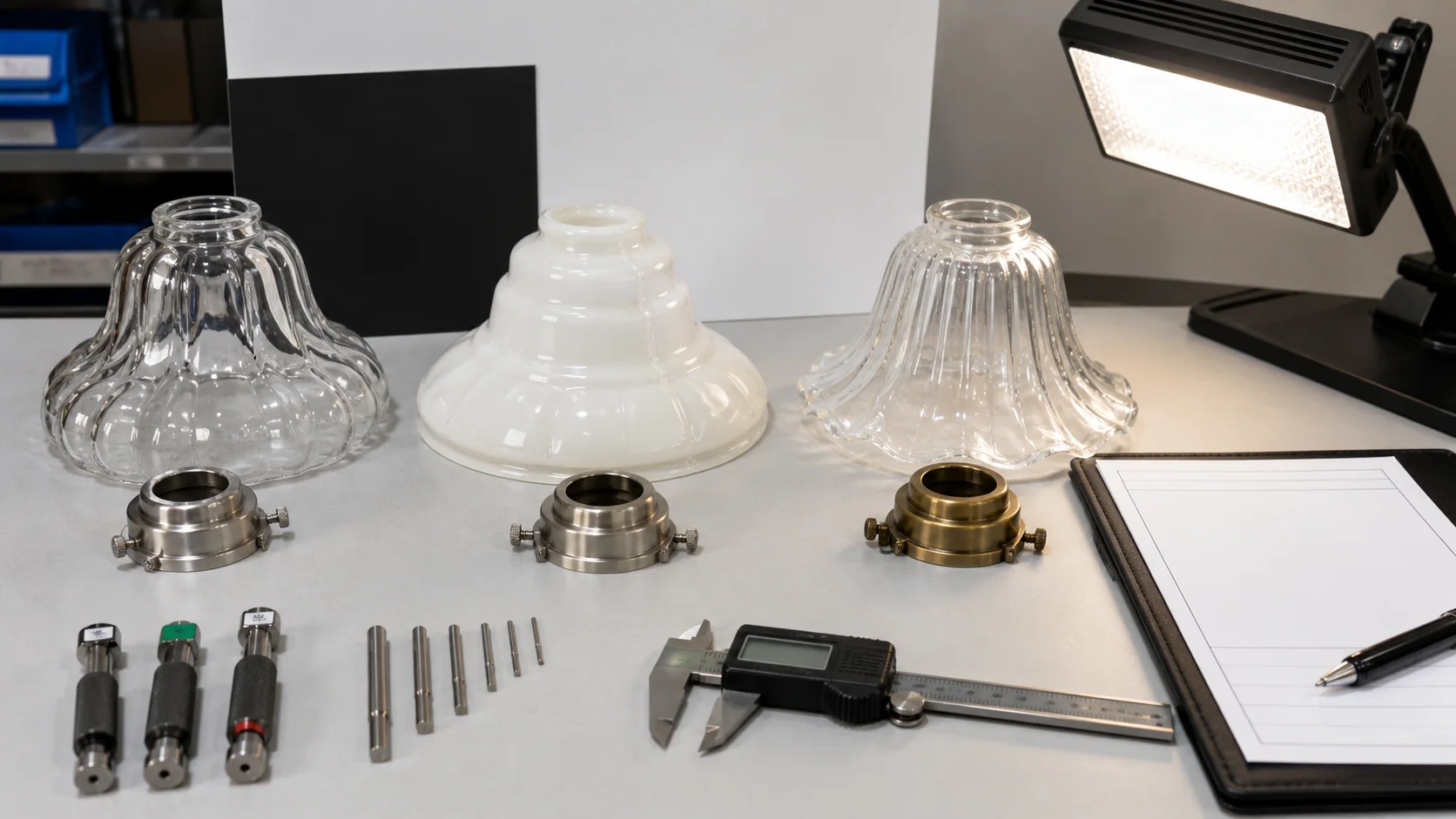

Inspectez l’échantillon avec des pièces destinées à la production
La première revue d’échantillon doit reproduire l’assemblage réel, et non seulement une mesure au pied à coulisse sur un abat-jour vide.
Utilisez cet ordre :
- Confirmez le numéro de pièce, le matériau, le procédé et la révision du plan.
- Placez l’abat-jour sur le repère défini dans son orientation d’installation.
- Mesurez l’ouverture finie au plan indiqué ou avec le calibre spécifié.
- Vérifiez la position et l’axe à partir des repères du plan.
- Inspectez les deux faces de l’ouverture et la paroi locale sous la lumière convenue.
- Assemblez le joint, la rondelle, le support, la vis, le câble et les pièces de retenue destinés à la production.
- Vérifiez le jeu, l’assise, l’alignement et la rétention sans correction forcée.
- Consignez toute dérogation approuvée sur une nouvelle révision ou un formulaire d’approbation contrôlé.
Conservez un maître approuvé uniquement si le stockage et la manipulation le préservent. Un échantillon en verre fragile peut être endommagé ou confondu avec une autre révision. Les photos, mesures, enregistrements de gabarit et un plan signé facilitent la reproduction de la décision.
Erreurs courantes de spécification
Donner uniquement un diamètre de trou
Un diamètre sans position, axe, plan de mesure, finition de bord et contexte de la quincaillerie laisse les décisions critiques ouvertes. Ajoutez une section et l’empilement de montage complet.
Localiser des trous à partir d’un bord irrégulier
Un bord décoratif ou fini à la main peut ne pas constituer un repère stable. Utilisez le contact de montage, l’axe central et une référence d’orientation que le contrôle en production peut reproduire.
Dessiner des angles internes vifs dans le verre
Un angle carré dans un logiciel de CAO ne décrit pas une découpe de verre réalisable. Définissez le jeu fonctionnel, puis demandez au fournisseur de proposer le rayon fini.
Considérer la taille nominale du porte-lampe comme la taille du verre
La désignation de la douille n’inclut pas toutes les dimensions des bagues de retenue, joints, rondelles, filetages et capuchons. Envoyez le plan du matériel ou les pièces physiques.
Approuver l’apparence avant l’assemblage
Une ouverture propre en apparence peut tout de même être inclinée, mal placée ou trop serrée pour le matériel de production. Effectuez la vérification fonctionnelle avant d’accepter le résultat esthétique.
Changer le matériel après l’échantillon de verre
Une nouvelle rondelle, vis, joint ou capuchon peut modifier le jeu et la contrainte de contact. Revérifiez l’assemblage dès qu’une interface porteuse change.
Préparer une transmission de trous et découpes prête pour le devis
Envoyez un seul dossier contrôlé avec :
- dessin d’ombrage et coupe à travers chaque type d’ouverture ;
- numéro de pièce, révision, unités et quantité prévue ;
- famille de verre, finition, couleur et procédé de formage si déjà décidé ;
- dimensions des trous, fentes ou encoches finis ;
- références, position, espacement angulaire et définition de l’axe du trou ;
- informations sur la paroi locale et le bord le plus proche ;
- dessins du matériel de fixation réel ou du matériel contrôlé ;
- détails sur le joint, la rondelle, l'œillet, la vis, le câble et la rétention ;
- orientation de l’assemblage et séquence d’installation ;
- méthode d’inspection de l’échantillon et d’acceptation de la production ;
- protection d’emballage pour les zones saillantes ou localement fragilisées ;
- questions ouvertes nécessitant une réponse de faisabilité du fabricant.
Utilisez la générateur de demande de devis pour abat-jour personnalisé pour organiser les détails du projet. Joignez les références de dessin et de matériel, puis demandez au fournisseur de retourner le procédé d’ouverture proposé, la géométrie réalisable, la méthode d’inspection, les besoins en outillage, le plan d’échantillonnage et le délai avant la mise en production.
Questions fréquemment posées
Peut-on percer un trou dans n'importe quel abat-jour en verre ?
Non. La faisabilité dépend de la composition du verre, de l’état de traitement, de la géométrie des parois, des contraintes résiduelles, de l’accès, de la méthode de support, de l’emplacement du trou et de la qualité requise. Ne percez pas un abat-jour installé ou un verre inconnu. Envoyez la pièce et les exigences matérielles au fabricant pour une revue du processus.
L’ouverture d’un abat-jour doit-elle être moulée ou percée ?
Une ouverture formée ou moulée peut convenir à une production répétée et à une géométrie de col ou de rebord intégrée. Le perçage peut convenir à certains trous ronds traversants dans une pièce formée compatible. L’outillage, la quantité, la tolérance, l’état des parois, la finition et la séquence du processus déterminent le choix pratique. Demandez au fournisseur de proposer un devis pour la méthode envisagée plutôt que d’en spécifier une par habitude.
Comment doit-on mesurer un trou dans un abat-jour en verre courbé ?
Définissez le diamètre ou la largeur finis sur un plan donné, puis localisez le centre à partir de références de montage répétables. Ajoutez une section montrant l’axe du trou à travers la paroi courbe. Un bouchon, une goupille ou un calibre matériel fonctionnel peuvent lever toute ambiguïté lorsque les pieds à coulisse ne représentent pas l’interface réelle.
Quel espace doit-on laisser autour d’un trou de douille ?
Il n’existe pas de dégagement universel pour chaque douille et abat-jour. Cela dépend de l’ensemble de la douille, de la tige, du câble, du joint, de la rondelle, du capuchon, du filetage, du mouvement d’assemblage, des conditions thermiques et des variations de verre réalisables. Envoyez le matériel de production et convenez de la jauge ou de la tolérance finale avec le fournisseur.
Le verre trempé peut-il être percé après trempe ?
Les recommandations conventionnelles pour le verre plat trempé indiquent que la découpe, le perçage et le travail des bords doivent être effectués avant la trempe, car un traitement ultérieur peut endommager la pièce. Les abat-jour utilisent différentes familles de verre et méthodes de fabrication, il est donc important de confirmer le traitement exact et la séquence auprès du fabricant. N'essayez pas de modifier un abat-jour uniquement sur la base de l'étiquette du produit.
Que faut-il vérifier avant d'approuver un échantillon de trou d'abat-jour en verre ?
Vérifiez la révision du dessin, la taille finale, l’emplacement, l’axe, l’état des bords, la paroi locale et l’assemblage avec la quincaillerie destinée à la production. Confirmez que l’abat-jour se place et reste en place sans alignement forcé. Indiquez quelles caractéristiques de l’échantillon contrôlent l’approbation esthétique et quelles dimensions restent contrôlées par le dessin.
Envoyez le détail du trou avant la réalisation de l’échantillon
Une spécification d’ouverture fiable relie la géométrie au procédé, au matériel, à l’inspection et au contrôle de révision. Donnez au fournisseur plus qu’un diamètre : montrez le repère de montage, l’axe de la paroi courbe, le bord fini, les caractéristiques proches, l’ensemble complet du matériel et la méthode d’approbation.
Pour un projet sur mesure, envoyez votre détail de trou pour examen avec le dessin d’ombrage, les pièces de fixation, la quantité, la finition et les questions ouvertes de faisabilité.
